Summary of Contents for inventum AKM9004RVS

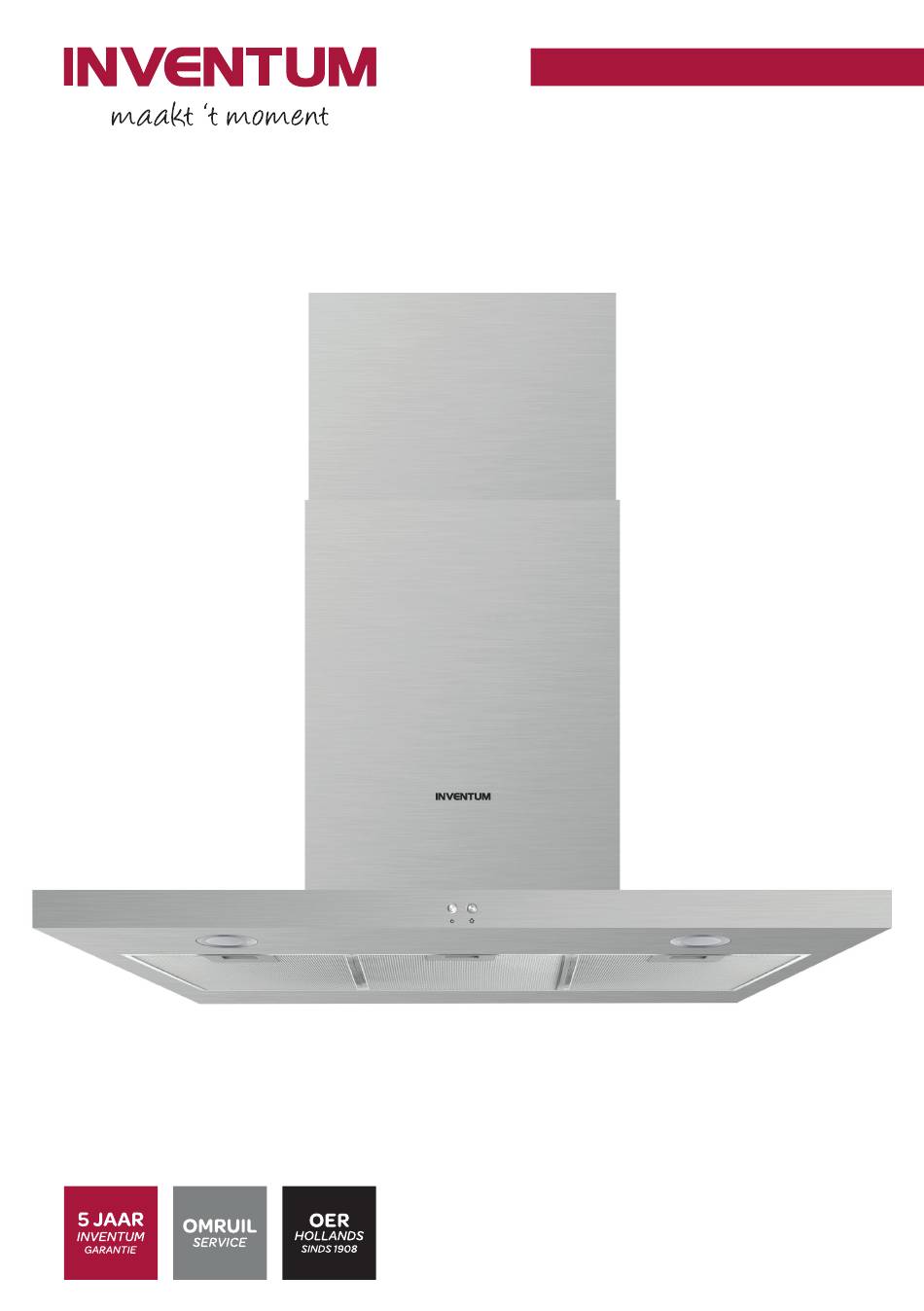

- Page 1 WALL - MOUNT COOKER HOOD WITHOUT ENGINE motorloze wand afzuigkap AKM9004RVS • gebruiksaanwijzing • instruction manual...
- Page 2 •...
-
Page 3: Table Of Contents
Nederlands veiligheidsvoorschriften pagina 4 product omschrijving pagina 8 ingebruikname pagina 8 bediening van het apparaat pagina 9 reiniging & onderhoud pagina 9 storingen pagina 10 installatie voorschrift pagina 11 Garantie & Service pagina 14 English safety instructions page 17 appliance description page 20 before first use page 20... -
Page 4: Veiligheidsvoorschriften
Nederlands veiligheidsvoorschriften • Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging. • Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing beschreven doeleinden. Het apparaat is geschikt voor afzuiging van lucht naar buiten via een CMV kanaal. - Page 5 • Lokale voorschriften inzake de afvoer van lucht moeten worden nageleefd. • Het apparaat is niet bedoeld om te worden bediend door middel van een externe timer of een apart afstandsbedieningssysteem. • In verband met de elektrische veiligheid mag het apparaat niet met hogedrukreinigers of stoomreinigers schoongemaakt worden.
- Page 6 • Het apparaat kan scherpe randen bevatten; wees voorzichtig tijdens het reinigen. INSTALLATIE • Dit toestel mag alleen door een erkend installateur worden aangesloten. • Volg altijd de installatievoorschriften van het bijgeleverde installatievoorschrift op. • Controleer het apparaat op transportschade. Sluit een beschadigd apparaat niet aan.
- Page 7 • Indien de handleiding van de kookplaat een grotere afstand adviseert dan dient deze afstand opgevolgd te worden. • Indien in de instructies bij de gaskookplaat een grote afstand wordt vermeld, moet hiermee rekening worden gehouden. • Waarschuwing: het niet gebruiken van schroeven of bevestigingsmiddelen voor installatie zoals beschreven in het installatievoorschrift kan leiden tot een elektrische schok.
-
Page 8: Product Omschrijving
product omschrijving Bovenste schacht Onderste schacht Afzuigkap Bedieningsknoppen Metalen vetfilters - 3 Verlichting (LED spotjes 2 x 3.0W) ingebruikname Voordat u het apparaat voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de afzuigkap voorzichtig uit en verwijder al het verpakkingsmateriaal. -
Page 9: Bediening Van Het Apparaat
bediening van het apparaat DE ELEKTRISCHE KLEP OPENEN EN SLUITEN • Druk op om de elektrische klep te openen. De verlichting om de knoppen zal gaan branden wanneer de klep open staat en de afzuigkap dus is ingeschakeld. Druk nogmaals op dezelfde knop om de elektrische klep te sluiten. De verlichting om de knoppen gaat uit. •... -
Page 10: Storingen
Wat te doen bij problemen met uw afzuigkap? Controleer aan de hand van onderstaande oplossingen of u het probleem zelf kunt oplossen alvorens contact op te nemen met de Inventum servicedienst. De elektrische klep functioneert niet meer • Zit de stekker goed in het stopcontact? •... -
Page 11: Installatie Voorschrift
installatie voorschrift Lees voor u met de installatie begint zorgvuldig deze installatie instructies. Wij adviseren u de afzuigkap met twee personen te monteren. • De afzuigkap moet recht boven het kookgedeelte bevestigd worden. De minimum afstand tussen het kookgedeelte en de onderkant van de afzuigkap moet zijn: - 65 cm voor een elektrische, keramische of inductie kookplaat - 75 cm voor een gaskookplaat... - Page 12 INSTALLATIE VAN DE AFZUIGKAP OP HET CENTRAAL MECHANISCH VENTILATIE SYSTEEM 1 Teken een verticale lijn op de muur van het midden van de kookplaat naar boven met een minimale hoogte van 65 cm + A. Markeer horizontaal op deze hoogte de gaten voor de ophangbeugel met een afstand van exact 80 mm (=X) van elkaar. 2 Boor met een Ø8mm boor in de muur de twee gemarkeerde gaten.
- Page 13 Nederlands •...
- Page 14 • Nederlands...
-
Page 15: Garantie & Service
Deze garantievoorwaarden gelden voor Nederland. Voor de lokale garantievoorwaarden neemt u contact op met uw leverancier. In de landen waar INVENTUM een vertegenwoordiging heeft, kunt u zich tot deze wenden als u een beroep wilt doen op de INVENTUM service organisatie. In de overige landen neemt u contact op met uw leverancier. Indien de garantie is komen te vervallen of indien de garantietermijn is verstreken, dienen wij de kosten welke verbonden zijn aan een beoordeling en/of reparatie in rekening te brengen. - Page 16 gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet welke het directe gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Wijzigingen en drukfouten voorbehouden. De laatste versie van de gedeponeerde garantievoorwaarden is op te vragen bij via onze service organisatie.
-
Page 17: Safety Instructions
English safety instructions • Please read these instructions before operating the appliance and retain for future use. • The appliance is intended solely for domestic use within the home. The appliance is suitable for extraction of air through a CMV system. •... - Page 18 • Never use the cooker hood as a working surface unless this is indicated explicitly. • If the cooker hood is used in combination with a gas hob ensure sufficient ventilation. • The outlet should not be connected to a flue duct used by other appliances.
- Page 19 • The electrical connection must comply with national and local regulations. • The wall plug socket and plug should always be accessible. • If you want to make a fixed connection, make sure that an omnipolar switch with a contact separation of at least 3 mm is fitted in the supply cable.
-
Page 20: Appliance Description
appliance description Inner chimney Outer chimney Cooker hood Controls Metal grease filters - 3 Lighting (LED spots 2 x 3.0W) before the first use Before you use the appliance for the first time, please do as follows: Carefully unpack the appliance and remove all the packaging material. -
Page 21: Controls
controls OPENING AND SHUTTING THE ELECTRIC VALVE • Press to open the electric valve. The backlight from the buttons will light up when the electric valve is open and the cooker hood is activated. Press the same button to shut the electric valve. The backlight from the buttons will go out. •... -
Page 22: Troubleshooting
What to do in case of a malfunction? In most cases, you will be able to correct these faults easily yourself. Please check the solutions below before contacting the Inventum service department. The electric valve is not functioning • Is it plugged in correctly? •... -
Page 23: Installation Instructions
installation instructions Read these installation instructions carefully before starting the installation. We advise to install the cooker hood with two persons. • The minimum distance between the supporting surface for the cooking pans on the cooker and the lowest part of the hood must - 65 cm for an electric, ceramic or induction cooker - 75 cm for a gas hob •... - Page 24 INSTALLING THE COOKER HOOD TO A DUCT OF THE CENTRAL MECHANIC VENTILATION SYSTEM 1 Draw a vertical line on the wall from the middle of the cooker upwards with a minimum height of 65 cm + A. Mark at this height horizontally the holes for the cooker hood bracket with a distance of exactly 80 mm (=X) of each other. 2 Drill with a masonry drill of Ø8mm the two marked holes.
- Page 25 English •...
-
Page 26: Guarantee & After Sales Service
To whom can you turn to? On www.inventum.eu you will find - besides advice on how to use the appliance and cleaning tips - all the answers to your servce related questions. Please check the website before contacting our service center. - Page 27 sending the appliance, automatically order to repair the appliance. A guarantee period of two months is valid for repairs done by our technical department and the used spare parts, counting from the repairdate. When a malfunction occurs within this period which directly flows out of the repairs and the used spare parts, the consumer has the right of repairs without any costs.
- Page 28 Inventum Huishoudelijke Apparaten B.V. Meander 861 6825 MH Arnhem info@inventum.eu www.inventum.eu twitter.com/inventum1908 facebook.com/inventum1908 youtube.com/inventum1908 AKB6004RVS-AKB9004RVS/01.1215WM Wijzigingen en drukfouten voorbehouden/ Modifications and printing errors reserved...
