ENSAMBLADO PASO 1
SOLO para puertas seccionales
y de una sola pieza
Ensamble de riel "T" con soporte de
catarina
No encienda ni use el abre-puertas hasta que llegue al
paso de la instalación correspondiente, de otra manera
corre el riesgo de complicar el proceso de
instalación.

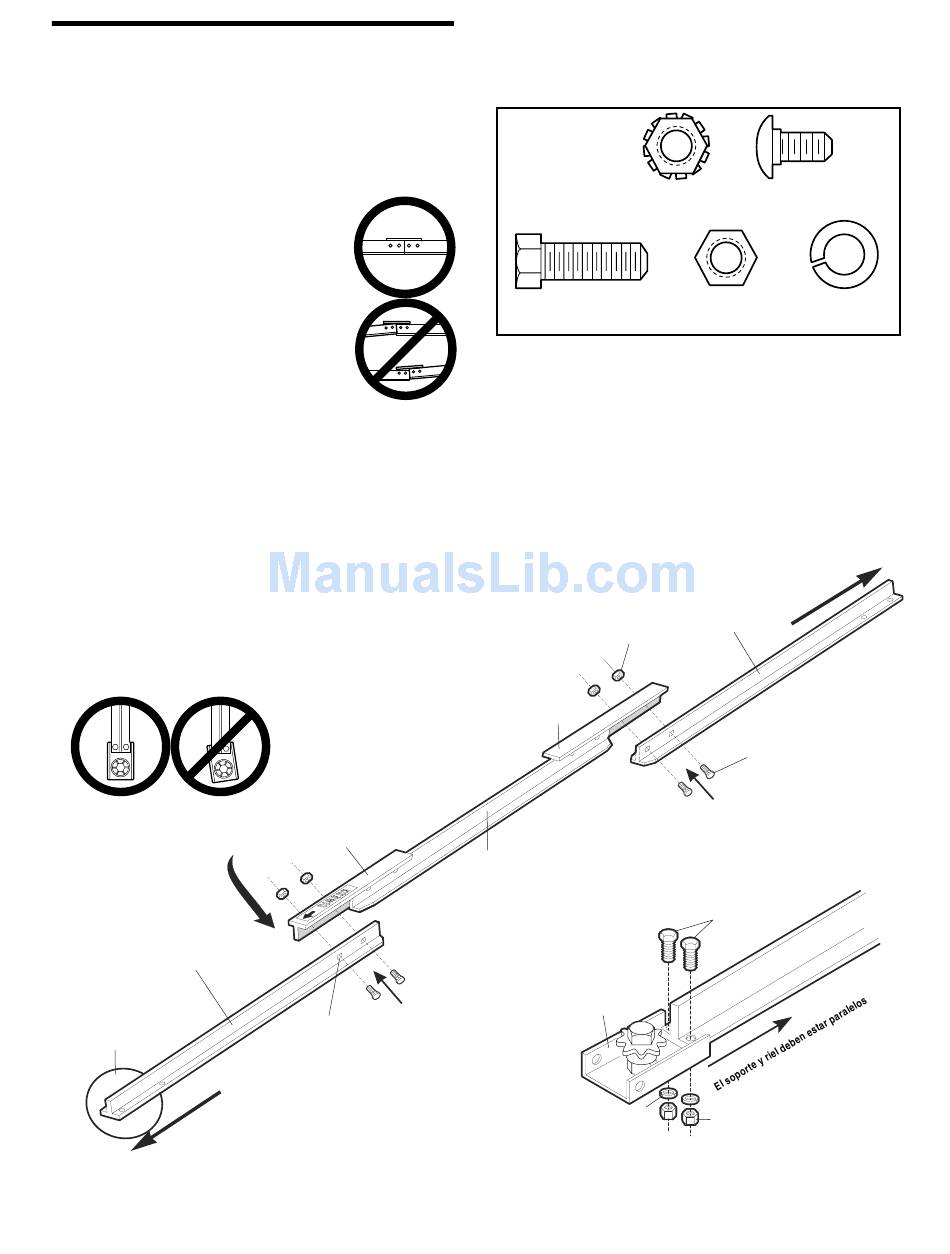

1. Coloque las 3 secciones del riel "T" en un
plano para su ensamble. Las secciones
extremas son idénticas. Los refuerzos de
la sección central deben colocarse contra
las secciones extremas tal como se
muestra. Asegúrese de que la "flecha
indicadora" apunte hacia el frente o sea
hacia la puerta. Estudie la ilustración
cuidadosamente.
2. Una las secciones del riel con la perneria
indicada y en la dirección que se muestra. (Una vez
ensamblado, el riel "T" muestra una posición de frente a
atrás.)
NOTA: Si el riel "T" no se ensambla exactamente como
se muestra, el carro no se moverá suavemente a lo
largo del riel o golpeará contra los pernos.
3. Situar el soporte de catarina frente al final del riel "T"
como se muestra en la figura. Fijar firmemente con los
pernos indicados.
NOTA: Al apretar los pernos, asegúrese de que la
ménsula se mantenga paralela al riel. De otra manera el
riel puede doblarse cuando esté abriendo la puerta.
Reil
(Sección final)
Soporte de catarina
fijada FRENTE AL
FINAL del riel
FRENTE DE RIEL
(HACIA LA PUERTA)
Brazo en
riel
Reil
(Sección centro)
Escuadra del carro
perforación para
la flecha
9
ESTAS PIEZAS
SE MUESTRAN
EN SU TAMAÑO
REAL
Tuerca de sequridad
1/4"-20
Perno Hexagonal
5/16"-18x7/8"
Tuerca de
seguridad 1/4"
Brazo en
riel
Soporte de
catarina
Arandela
5/16"
Perno de coche
1/4"-20x1/2"
Tuerca
Arandela
5/16"-18
5/16"
Llaves de caja de 11 mm
RIEL TRASERO
(HACIA ABRE-PUERTAS)
Reil
(Sección final)
Perno de coche
1/4"-20x1/2"
Perno hexagonal
5/16"-18x7/8"
Tuerca
5/16"
Llaves de caja de 13 mm
