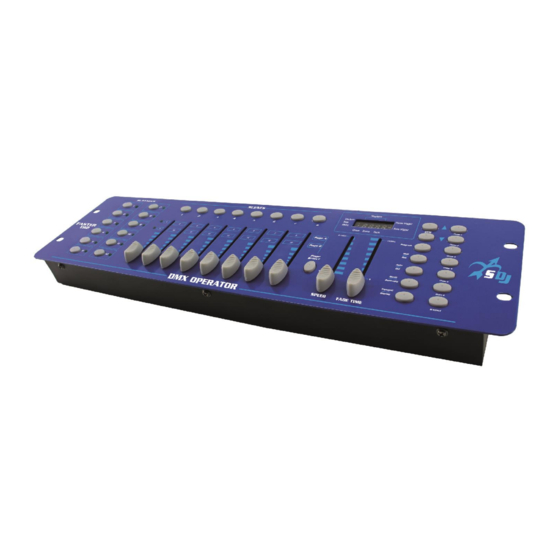

SDJ SG FASTER192N User Manual

192 channels dmx controller
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
192 Channels DMX controller
SG FASTER192N
MANUALE UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SG FASTER192N and is the answer not in the manual?

Questions and answers

Related Manuals for SDJ SG FASTER192N

Summary of Contents for SDJ SG FASTER192N

  • Page 1 192 Channels DMX controller SG FASTER192N MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-08/18 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE, ACCENSIONE ED USO p. 6 5. MANUTENZIONE p. 14 6. SPECIFICHE TECNICHE p. 14 INDEX: 1. INTRODUCTION p. 15 2.

  • Page 3: Introduzione

    1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo.

  • Page 4: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura.
  • Page 5 MANUTENZIONE Prima di iniziare qualsiasi operazione di manutenzione o pulire il prodotto, togliere la tensione dalla rete di alimentazione e scollegare il cavo dal dispositivo. Parti danneggiate, devono essere sostituite con ricambi originali. IMPORTANTE: danni provocati dalla noncuranza di questo manuale, non sono soggetti a garanzia.

  • Page 6: Apertura Confezione E Controllo

    Controllare che la scatola contenga i seguenti articoli: N° 1 SG FASTER192N N° 1 Alimentatore N° 1 Manuale Utente 4.
  • Page 7 SCHEMA DI CONNESSIONE DEI CAVI DMX: DMX-output DMX-input presa XLR spina XLR 1: terra 1: terra 2: segnale (-) 2: segnale (-) 3: segnale (+) 3: segnale (+) In caso di necessità, è possibile variare la polarità attraverso il selettore di polarità DMX, posto sul pannello posteriore.
  • Page 8 SETTAGGIO DEI CANALI La centralina può controllare 12 fari motorizzati, da massimo 16 canali ciascuno. DESCRIZIONE DEI PULSANTI selezione di 12 proiettori 1 = DMX 001 - 016 2 = DMX 017 - 032 3 = DMX 033 - 048 4 = DMX 049 - 064 5 = DMX 065 - 080 Pulsanti SCANNERS 1-12...
  • Page 9 Per memorizzare una scena in modalità PROGRAM Pulsante MIDI / REC MIDI non attivo AUTO (funziona solo al di fuori della modalità PROGRAM) per eseguire una sequenza di scene in Pulsante AUTO / DEL modalità automatica DEL (funziona solo dentro la modalità PROGRAM) per eliminare una scena MUSIC (funziona solo al di fuori della modalità...
  • Page 10 FUNZIONAMENTO MODALITA’ MANUALE In modalità manuale (led Program spento) è possibile richiamare manualmente i fari connessi e controllarli tramite i rispettivi sliders. Considerare che le posizioni impostate non possono essere memorizzate. Selezionare il motorizzato attraverso il rispettivo pulsante scanner. Impostare le funzioni desiderate attraverso i rispettivi sliders.
  • Page 11 ESEGUIRE LE SCENE IN MODALITA' AUTOMATICA 1 Premere il pulsante AUTO (il relativo led si accende sul display) 2 Selezionare il banco con i pulsanti UP/DOWN 3 Impostare il valore desiderato di Speed e Fade. ESEGUIRE LE SCENE IN MODALITA' MUSICALE 1 Premere il pulsante MUSIC (il relativo led si accende sul display) 2 Selezionare il banco con i pulsanti UP/DOWN 3 La sequenza sarà...
  • Page 12 MODIFICA DI UNA SCENA Entrare in modalità PROGRAM (premere e tenere premuto il pulsante - il relativo led lampeggia sul display) 2 Selezionare il banco con i pulsanti UP/DOWN Selezionare uno alla volta gli scanner da utilizzare nella scena e posizionarli uno alla volta (un solo pulsante scanner acceso alla volta) Quando la configurazione totale è...
  • Page 13 INSERIRE COPIARE O DUPLICARE UNA SCENA Entrare in modalità PROGRAM (premere e tenere premuto il pulsante - il relativo led lampeggia sul display) 2 Selezionare il CHASE dove la scena sarà inserita 3 Selezionare il banco con i pulsanti UP/DOWN 4 Premere il pulsante DISPLAY Premere i pulsanti UP/DOWN per selezionare la scena DOPO la quale la nuova scena verrà...

  • Page 14: Manutenzione

    CANCELLAZIONE DI TUTTA LA MEMORIA 1 Spegnere il controller 2 Premere e tenere premuti i pulsanti BANK DOWN + PROGRAM 3 Accendere il controller (tutti i led lampeggeranno) 4 TUTTA LA MEMORIA VERRA' SVUOTATA 5. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Disconnettere l’alimentazione prima di effettuare operazioni di pulizia e manutenzione.

  • Page 15: Introduction

    1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked.

  • Page 16: Safety Instructions

    2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household use. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely.
  • Page 17 MAINTENANCE Before starting any maintenance or cleaning the product, disconnect the power from the mains and disconnect the power cable from the device. Damaged parts, must be replaced with original spare parts. IMPORTANT: damages caused by the disregard of this user manual are not subject to warranty.

  • Page 18: Opening And Control

    Verify that the box contains the following items: N° 1 SG FASTER192N N° 1 Power supply unit N° 1 User Manual 4.
  • Page 19 OCCUPATION OF THE XLR-CONNECTION: DMX-output DMX-input XLR mounting socket XLR mounting socket 1: ground 1: ground 2: signal (-) 2: signal (-) 3: signal (+) 3: signal (+) You can adjust the XLR polarity via the DMX polarity selector. BUILDING A SERIAL DMX CHAIN: connect the DMX output of the device with the DMX input of the nearest projector.
  • Page 20 BUTTONS DESCRIPTION select 12 projectors 1 = DMX 001 until 016 2 = DMX 017 until 032 3 = DMX 033 until 048 4 = DMX 049 until 064 5 = DMX 065 until 080 SCANNERS 1-12 buttons 6 = DMX 081 until 096 7 = DMX 097 until 112 8 = DMX 113 until 128 9 = DMX 129 until 144...
  • Page 21 AUTO (it works out from program mode) to play a sequence of scenes in automatic mode AUTO / DEL button DEL (it works under program mode) to delete one scene MUSIC (it works out of program mode) to play a sequence of scenes in sound mode (audio trigger) MUSIC / BANKCOPY button BANKCOPY (it works under program mode) to copy one...
  • Page 22 OPERATION RECORD A SEQUENCES OF SCENES Enter in program mode (press and hold - little led blinks in the display) Select the desired Bank (1 - 30) (last 2 digits on the right on the display) Select one by one the scanners used in the step and configure one by one (only ONE SCANNER BUTTON ON) When the total configuration is finished, switch ON all the scanners used...
  • Page 23 PLAY SCENES IN AUTOMATIC MODE 1 Press AUTO button (little led on the display) 2 Select Bank with UP / DOWN buttons 3 Set the desired Speed and Fade PLAY SCENES IN MUSIC MODE 1 Press MUSIC button (little led on the display) 2 Select Bank 3 the sequence will be played with music trigger PLAY SCENES IN AUTOMATIC MODE...
  • Page 24 MODIFY SCENE Enter in program mode (press and hold - little led blinks in the display) 2 Select Bank with UP / DOWN buttons Select one by one the scanners used in the step and configure one by one (only ONE SCANNER BUTTON ON) When the total configuration is finished, switch ON all the scanners used press REC and after press the button of the scene to modify...
  • Page 25 INSERT or COPY or DUPLICATE SCENE Enter in program mode (press and hold - little led blinks in the display) 2 Select CHASE where the scene will be inserted 3 Select Bank with UP / DOWN buttons 4 Press DISPLAY button Press UP/DOWN buttons to select the scene AFTER the scene will be inserted 6 Press REC...

  • Page 26: Maintenance

    DELETE ALL 1 Switch OFF the controller 2 Press and hold BANK DOWN + PROGRAM 3 Switch ON the controller (al leds blink) 4 ALL WILL BE DELETED 5. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains.
  • Page 28 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
