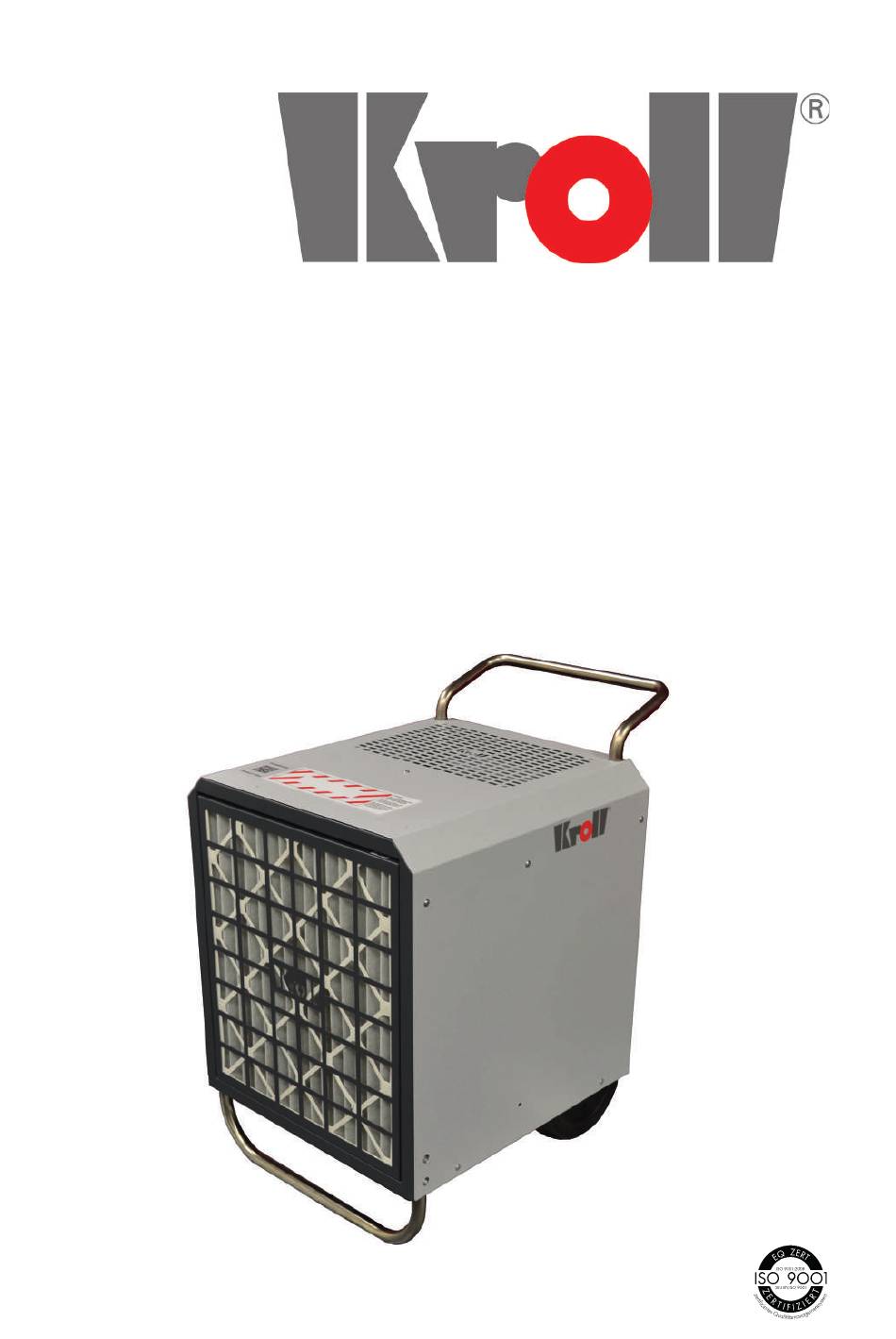

- Page 1 Betriebsanleitung Manual LR5300-P Mobiler Luftreiniger Mobile air cleaner Originalbetriebsanleitung / Manual (300607) / Mai 2021 Gerätetyp 300604...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Deutsch 2.21 Technical data ........19 2.22 Wiring diagram ......... 20 1.1 Allgemeines ........2 2.23 Accessories ........21 1.2 Lieferumfang ........2 1.3 Sicherheitshinweise ......2 Konformität / EG declaration of 1.4 Bestimmungsgemäße Verwendung ... 3 conformity 1.5 Auslegung .......... 3 1.6 Umluftbetrieb ........ -
Page 4: Deutsch
Deutsch Deutsch 1.2 Lieferumfang 1 x Filtergerät LR5300 1 x Filterhalter für Vorfilter 1.1 Allgemeines 1 x Grobstaub Vorfilter G4 Der mobile Luftreiniger LR5300 von Kroll ist das 1 x Transportrollen Ergebnis intensiver Entwicklungsarbeit. Wir sind überzeugt, Ihnen hiermit ein Spitzenerzeugnis zu 1.3 Sicherheitshinweise übergeben. Zielgruppe: Für eine lange Nutzungsdauer und einen stö- Das Handbuch ist für Techniker bestimmt, die... -
Page 5: Bestimmungsgemäße Verwendung
Gesundheitsschutz, stellt das Sanierungsziel proportional ab! sicher und erhöht die Effizienz der Arbeit. Zur besseren Erfassung an der Entstehungs- Durch die Luftfilterung wird eine gesundheitlich stelle bietet Kroll einen Standfuß für den unbedenkliche Umgebungsluft hergestellt. Dies Schlauchanschluss-Stutzen der Ansaugseite. dient dem Schutz der Arbeitnehmer und erhöht Um das Schlauchende höher zu positionieren, gleichzeitig deren Arbeitsleistung. -
Page 6: Aufstellung Und Inbetriebnahme
Dokumentation nutzen. Die erforderliche Luftmenge beträgt 15 x 100 m³, Vorteilhaft auch bei Vermietung des Gerätes. also mindestens 1500 m³/h. Der Kroll LR5300 leistet bei Auslösen der Filteranzeige noch ca. 1.530 m³/h. Ein ausreichender Luftwechsel ist somit gege- ben. -
Page 7: Ausserbetriebnahme
Deutsch Hinweis Zur optimalen Raumdurchlüftung den LR5300 bei Zuluftbetrieb auf der gegenüberliegenden Raumseite der Zuluft aufstellen. 1.15 Ausserbetriebnahme Um das Gerät auszuschalten, den Hauptschalter (A) betätigen und Netzstecker ziehen. Nach jedem Gebrauch ist das Gerät gründlich zu reinigen! Hinweis Bild 2: Hauptfilter Reinigung nur mit Sicherheitssauger und feuchtem Abwischen. -
Page 8: Staubklassenübersicht
LR5300 staubklassenÜbeRsICHt Deutsch 1.18 Staubklassenübersicht Vergleichbare Darstellung der Klassifizierungen von Staub beseitigenden Maschinen Geeignet für trockene, Geeignet für trockene, bis 1998 (Übergangsfrist bis 2003) geltende staubklassen nach gesundheitsgefähr- gesundheitsgefähr- nach ZH 1/487 DIn en 60335-2-69, anhang aa liche, nicht brennbare liche, nicht brennbare Verwendungs- Maximaler... -
Page 9: Ersatzteilliste
Deutsch 1.19 Ersatzteilliste Pos. Bezeichnung Artikel-Nr. Haltegriff 064499 Mantel 064468 Filterauflage 064466 Hauptfilter F9 / Feinstaub (Staubklasse M) 064503 Hauptfilter H13 / Schwebstoff (Staubklasse H) 065183 Hauptfilter H14 / Schwebstoff (Staubklasse H) 300580 Dichtprofil selbstklemmend aus NBR 053245 Ventilatorplatte 064467-01 Radialventilator 100681 Ventilatorauflage 064476-01 Filterkassette 064471 Vorfilter G4 / Grobstaub 064504 Unterteil 064465-01 Druckwächter 064505 Summer 064508 Montagewinkel 064472-01 Rastbolzen 064511 Montageplatte 064469 Einbausteckdose... -
Page 10: Explosionszeichnung
LR5300 Deutsch 1.20 Explosionszeichnung... -
Page 11: Technische Daten
Deutsch 1.21 Technische Daten LR5300 Luftleistung maximal m³/h 3000 Luftleistung mit belegten Filtern m³/h 1530 Elektrischer Anschluss V/Hz 230/50 Elektrische Leistung 0,52 Stromaufnahme Sicherung Gerätesteckdose Schalldruckpegel maximal dB(A) Kabellänge Höhe (mit eingefahrenem Griff) / Breite / Tiefe 900 / 564 / 770 Gewicht Schutzklasse IP44 Raumgröße maximal bei 2,5 m Deckenhöhe m²... -
Page 12: Schaltplan
LR5300 Deutsch 1.22 Schaltplan... -
Page 13: Zubehör
Deutsch 1.23 Zubehör Zubehör Beschreibung Abbildung Artikelnummer Vorfilter G4 / Grobstaub 064504 Hauptfilter F9 / Feinstaub (Staubklasse M) 064503 Abscheidegrad 99,9 % Hauptfilter H13 / Schwebstoff (Staubklasse H) 065183 Abscheidegrad 99,95 % Hauptfilter H14 / Schwebstoff (Staubklasse H) 300580 Abscheidegrad 99,995 % Ausblasanschluss Ø 305 mm 064475 Schlauchanschluss ansaugseitig Ø 305 mm 064474 Schlauch Ø 305 mm, L 7,6 m 005417 Teilbare Staubschutztür 064946... -
Page 14: English
2.1 General This manual is for technicians who install this unit, make maintenance works and exchange The mobile air cleaner LR5300 from Kroll is the defective parts. result of intense development work. We are con- vinced to herewith hand you over a top product. -
Page 15: Designated Use
2.4 Designated use In order to better catch the particles at their place of origin, Kroll offers an air intake cone for the Only for industrial use! air intake side. In order to place the end of the The main designated use of the LR5300 is the hose in a higher position, the hoses can be fixed mobile use during dust-intensive works. -
Page 16: Installation And Commissioning
Example: the unit. Requested is a 15-fold air change at a room volume of 100 m³. The necessary air volume is 15 x 100 m³, thus minimum 1500 m³/h. The Kroll LR5300 brings about 1530 m³/h when the filter signal has released. So a sufficient air change is ensured. 2.8 Installation and commissioning... -
Page 17: Decommissioning
English 2.15 Decommissioning In order to switch off the unit, press the main switch (A) and plug off the mains plug. The unit has to be cleaned carefully after every single use! Note Cleaning of the unit only with safety aspirator and humid wiping. Compressed air is not allowed! Note Bild 5: main filter If the unit was used in contaminated air, the used-up filters have to be packed air-tight and to be disposed professionally. -
Page 18: Overview Of Dust Classes
LR5300 English 2.18 Overview of dust classes... -
Page 19: Spareparts List
English 2.19 Spareparts list Pos. Description Part No. Handle 064499 Casing 064468 Filter support 064466 Main filter F9 / fine dust (dust class M) 064503 Main filter H13 / suspended particles (dust class H) 065183 Main filter H14 / suspended particles (dust class H) 300580 Sealing profile, self-locking, made of NBR 053245 Fan plate 064467-01 Radial fan 100681 Fan support 064476-01 Filter cassette 064471 Pre-filter G4 / coarse dust 064504 Lower part 064465-01 Differential pressure switch 064505 Buzzer... -
Page 20: Exploded View
LR5300 English 2.20 Exploded view... - Page 21 English 2.21 Technical data LR5300 Airflow rate maximum m³/h 3000 Air output with full filters m³/h 1530 Electrical connection V/Hz 230/50 Electrical power 0,52 Current consumption Protection of connector Noise level max. dB(A) Cable length Height (with retracted handle)/width/depth 900 / 564 / 770 Weight Protection class IP44 Room size maximum at 2,5 m ceiling height m²...
- Page 22 LR5300 English 2.22 Wiring diagram -B1 = differential pressure switch for filter monitoring -F1 = fuse for unit’s coupler socket -H1 = filter monitoring lamp -H2 = filter monitoring buzzer -M1 = fan motor -P1 = hours counter -R1 = potentiometer -S1 = illuminated power switch -X1 = clamping strip -X2 = assembly socket...
- Page 23 English 2.23 Accessories Accessories Description Picture Part No. Pre-filter G4 / coarse dust 064504 Main filter F9 / fine dust (dust class M) 064503 Degree of separation 99,9 % Main filter H13 / suspended particles (dust class H) 065183 Degree of separation 99,95 % Main filter H14 / suspended particles (dust class H) 300580 Degree of separation 99:995 % Air outlet connector Ø 305 mm 064475 Air intake connector Ø 305 mm 064474 Hose Ø...
- Page 24 LR5300 Konformität / EG declaration of conformity Konformität / EG declaration of conformity...
- Page 25 Notizen Notizen und Besonderheiten...
- Page 26 Notizen Notizen und Besonderheiten...
- Page 27 Notizen Notizen und Besonderheiten...
- Page 28 Furthermore, our Conditions of Sales and Delivery are valid. Technical modifications for product improvement are subject to change without notice. Kroll Energy GmbH Eduard-Breuninger-Straße 67 D-71522 Backnang Telefon: +49 (0)7191 9070 200 Telefax: +49 (0)7191 9070 201 E-Mail: vertrieb@kroll.de...
