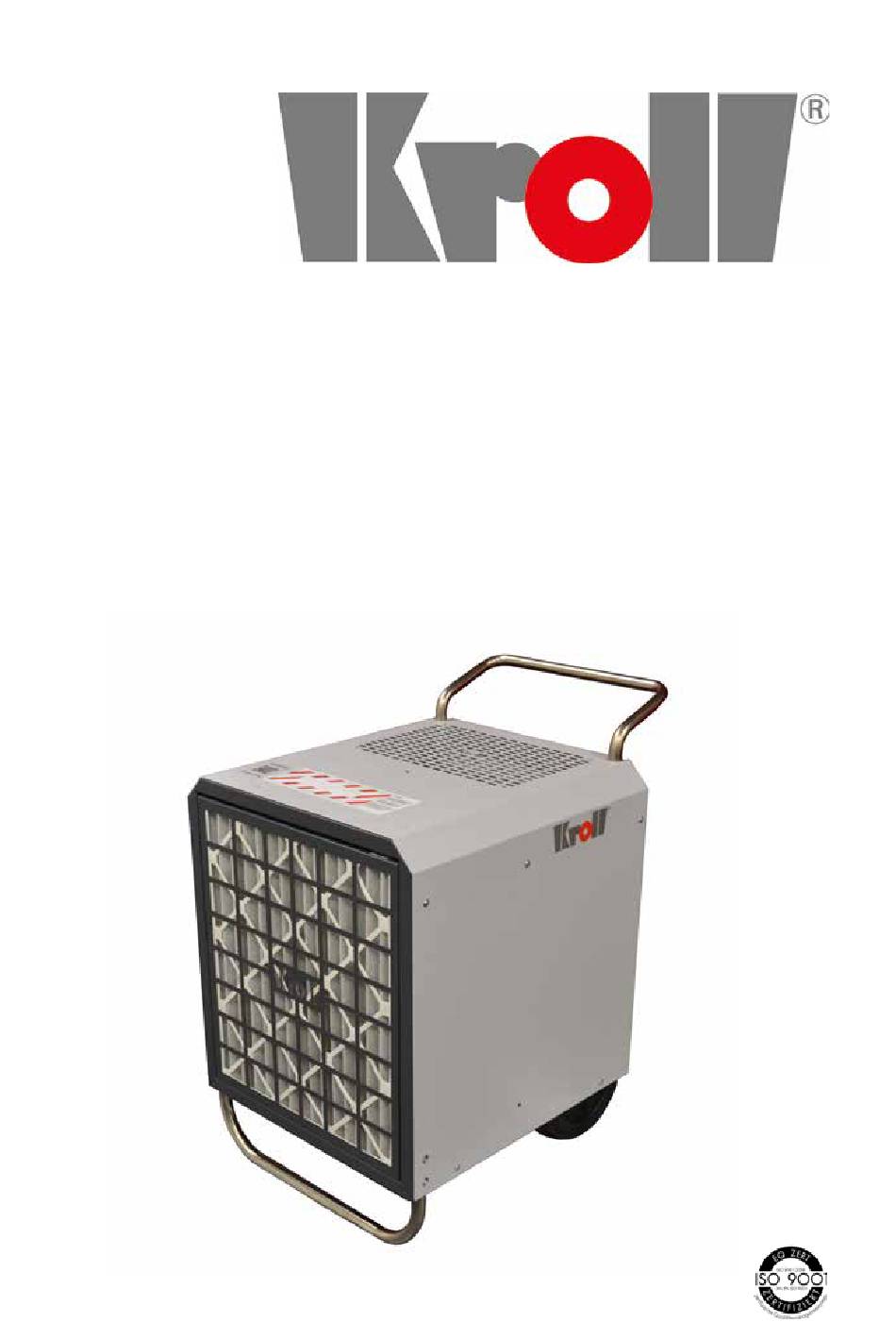

- Page 1 Betriebsanleitung Manual LR5300 Mobiler Luftreiniger Mobile air cleaner Originalbetriebsanleitung / Manual (064458-01) / August 2016...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Deutsch Konformität / EG declaration of conformity 1.1 Allgemeines ........2 1.2 Lieferumfang ........2 1.3 Sicherheitshinweise ......2 1.4 Bestimmungsgemäße Verwendung ... 3 1.5 Auslegung .......... 3 1.6 Umluftbetrieb ........3 1.7 Verlegung der Schläuche ....3 1.8 Aufstellung und Inbetriebnahme ..4 1.9 Einschalten: ........ -
Page 4: Deutsch
Deutsch Deutsch 1.2 Lieferumfang 1 x Filtergerät LR5300 1 x Filterhalter für Vorfilter 1.1 Allgemeines 1 x Grobstaub Vorfilter G4 Der mobile Luftreiniger LR5300 von Kroll ist das 1 x Transportrollen Ergebnis intensiver Entwicklungsarbeit. Wir sind überzeugt, Ihnen hiermit ein Spitzenerzeugnis zu 1.3 Sicherheitshinweise übergeben. Zielgruppe: Für eine lange Nutzungsdauer und einen stö- Das Handbuch ist für Techniker bestimmt, die... -
Page 5: Bestimmungsgemäße Verwendung
Deutsch 1.6 Umluftbetrieb nass werden, ist das Gerät vor der Wiederbenut- zung gründlich zu trocken. Der LR5300 ist in der Mitte des betroffenen Luftöffnungen frei halten: Bereichs aufzustellen. Die während den Arbeiten Die Luft Ein- und Auslässe nicht abdecken oder bzw. -
Page 6: Aufstellung Und Inbetriebnahme
(A) einschalten. (Schalter leuchtet dann grün) Achtung Hinweis Nach dem Einschalten dauert es etwa 10 Sek Damit eine optimale Erfassung des Staubes bis der Lüftermotor startet. Dies ist erfolgen kann, muss der LR5300 mit der Fil- kein Fehler! terfläche zur Staubentstehungsstelle gerichtet sein. 1.10 Filterwechselanzeige: Um direkt an der Entstehungsstelle abzusau- Sollte der Hauptfilter gesättigt sein, wird Ihnen... -
Page 7: Ausserbetriebnahme
Der Filterwechsel hat unter Verwendung von Z-Line Vorfilter (Grobstaubfilter) Klasse G4 nach persönlicher Schutzausrüstung, insbesondere EN 779 geeignetem Atemschutz zu erfolgen. • Vorfilter für den Hauptfilter • Filter für spezifisch große Stäube bis 3 μm 1.15 Filterwechsel Der Luftreiniger LR5300 verwendet ein 2-stufiges • Abscheidegrad 85-98% bei 10 μm und Filtersystem, bestehend aus einem Vorfilter und 30-55% bei 1 μm einem Hauptfilter. • Aufnahme von Grobstäuben Hinweis Feinstaubfilter Klasse E10 nach EN 779 Unabhängig von der Filterwechselanzeige sind Staubklasse M nach EN 60335-2-69, Anhang AA beide Filter nach jeder Arbeit mit Schadstoffen •... -
Page 8: Staubklassenübersicht
<1 mJ) <1 mJ) staubklassentabelle: Quelle IFa. Die standardausführung des lR5300 ist für den einsatz gemäß tRGs 519 und für explosionsgefährdete stäuben nicht geeignet. sonderausführung auf anfrage. Seit 2005 – Staubklassen nach IEC/EN 60335-2-69, Anhang AA (Auszug) Staubklassen Durchlassgrad (maximal) Gefährung/geeignet für... -
Page 9: Ersatzteilliste
Deutsch 1.18 Ersatzteilliste Pos. Bezeichnung Artikel-Nr. Haltegriff 064499 Mantel 064468 Filterauflage 064466 Hauptfilter E10 / Feinstaub (Staubklasse M) 064503 Hauptfilter H14 / Schwebstoff (Staubklasse H) 065183 Dichtprofil selbstklemmend aus NBR 053245 Ventilatorplatte 064467-01 Radialventilator 100681 Ventilatorauflage 064476-01 Filterkassette 064471 Vorfilter G4 / Grobstaub 064504 Unterteil 064465-01 Druckwächter 064505 Summer 064508 Montagewinkel 064472-01 Rastbolzen 064511 Montageplatte 064469 Einbausteckdose 064509 Betriebsstundenzähler... -
Page 10: Explosionszeichnung
LR5300 Deutsch 1.19 Explosionszeichnung... -
Page 11: Technische Daten
Deutsch 1.20 Technische Daten LR5300 Luftleistung maximal m³/h 3000 Luftleistung mit belegten Filtern m³/h 1530 Elektrischer Anschluss V/Hz 230/50 Elektrische Leistung 0,52 Stromaufnahme Sicherung Gerätesteckdose Schalldruckpegel maximal dB(A) Kabellänge Höhe (mit eingefahrenem Griff) / Breite / Tiefe 900 / 564 / 770 Gewicht Schutzklasse IP44 Raumgröße maximal bei 2,5 m Deckenhöhe m²... -
Page 12: Schaltplan
LR5300 Deutsch 1.21 Schaltplan... -
Page 13: Zubehör
Deutsch 1.22 Zubehör Zubehör Beschreibung Abbildung Artikelnummer Vorfilter G4 / Grobstaub 064504 Hauptfilter E10 / Feinstaub (Staubklasse M) 064503 Hauptfilter H14 / Schwebstoff (Staubklasse H) 065183 Ausblasanschluss Ø 305 mm 064475 Schlauchanschluss ansaugseitig Ø 305 mm 064474 Schlauch Ø 305 mm, L 7,6 m 005417 Teilbare Staubschutztür 064946 Ansaugstutzen 064477... -
Page 14: English
2.1 General This manual is for technicians who install this unit, make maintenance works and exchange The mobile air cleaner LR5300 from Kroll is the defective parts. result of intense development work. We are con- vinced to herewith hand you over a top product. -
Page 15: Designated Use
Keep dry: The unit must not be operated while standing in a The LR5300 is to be placed in the centre of the puddle or in standing water. Do not store or ope- affected area. The aerosols that are stirred up rate the unit outdoors. -
Page 16: Installation And Commissioning
The unit Note determines the air flow through the filter via an integrated differential pressure switch. For an optimal ventilation of the room, place the LR5300 on the opposite side of the room of Attention the supply air in case of supply air operation. Do not place the LR5300 with the filter surface against a wall. -
Page 17: Decommissioning
Z-line pre-filter (coarse dust filter) class G4 tection devices, especially a suitable breathing according to EN 779 protection. • Pre-filter for the main filter 2.15 Changing the filter • Filter for specifically large dusts up to 3 μm The LR5300 uses a two-stage filter system, • Degree of separation 85-98 % at 10 μm and including a pre-filter and a main filter. 30-55 % at 1 μm Note • Absorption of coarse dusts Fine dust filter class E10 according to EN 779 Independent from the filter exchange signal, Dust class M according EN 60335-2-69, appen-... -
Page 18: Overview Of Dust Classes
LR5300 English 2.17 Overview of dust classes... -
Page 19: Spareparts List
English 2.18 Spareparts list Pos. Description Part No. Handle 064499 Casing 064468 Filter support 064466 Main filter E10 / fine dust (dust class M) 064503 Main filter H14 / suspended particles (dust class H) 065183 Sealing profile, self-locking, made of NBR 053245 Fan plate 064467-01 Radial fan 100681 Fan support 064476-01 Filter cassette 064471 Pre-filter G4 / coarse dust 064504 Lower part 064465-01 Differential pressure switch 064505 Buzzer 064508... -
Page 20: Exploded View
LR5300 English 2.20 Exploded view... -
Page 21: Technical Data
English 2.21 Technical data LR5300 Airflow rate maximum m³/h 3000 Air output with full filters m³/h 1530 Electrical connection V/Hz 230/50 Electrical power 0,52 Current consumption Protection of connector Noise level max. dB(A) Cable length Height (with retracted handle)/width/depth 900 / 564 / 770 Weight Protection class IP44 Room size maximum at 2,5 m ceiling height m²... -
Page 22: Wiring Diagram
LR5300 English 2.22 Wiring diagram... -
Page 23: Accessories
English 2.23 Accessories Accessories Description Picture Part No. Pre-filter G4 / coarse dust 064504 Main filter E10 / fine dust (dust class M) 064503 Main filter H14 / suspended particles (dust class H) 065183 Air outlet connector Ø 305 mm 064475 Air intake connector Ø 305 mm 064474 Hose Ø 305 mm, L 7,6 m 005417 Divisible dust protection door 064946 Air intake cone 064477... - Page 24 LR5300 Konformität / EG declaration of conformity Konformität / EG declaration of conformity...
- Page 25 Notizen Notizen und Besonderheiten...
- Page 26 Notizen Notizen und Besonderheiten...
- Page 27 Notizen Notizen und Besonderheiten...
- Page 28 Furthermore, our Conditions of Sales and Delivery are valid. Technical modifications for product improvement are subject to change without notice. Kroll GmbH Pfarrgartenstraße 46 D-71737 Kirchberg/Murr Telefon: 0049 (0)7144 / 830 200 Telefax: 0049 (0)7144 / 830 201 E-Mail: vertrieb@kroll.de...
