Preparación De La Instalación - GE Monogram ZDT975SSJSS Installation Instructions Manual

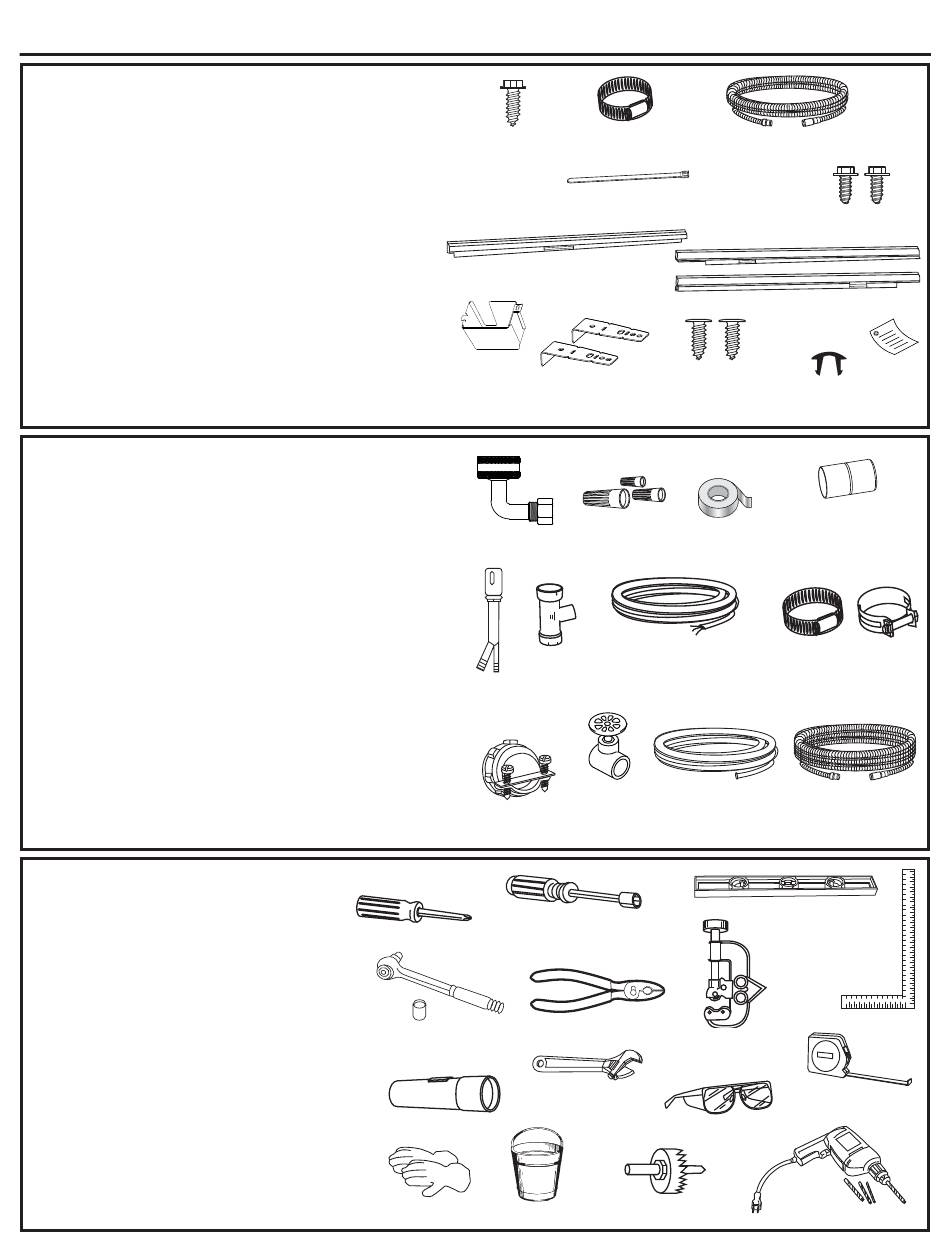

PIEZAS SUMINISTRADAS EN
EL PAQUETE DE INSTALACIÓN:
• Tapa de la caja de empalmes y tornillo de cabeza
hexagonal nº 10
• Abrazadera de la manguera
• Manguera de desagüe (aprox. 58" de longitud)
• Sostenedor de la manguera de desagüe
• 2 Tornillos de cabeza hexagonal nº 8-18 para asegurar los
soportes de la estructura de la tubería de la lavadora
• 1 Pieza del borde superior
• 2 Piezas del borde lateral
• 2 Soportes de montaje para mesadas de madera o
gabinetes laterales
• 2 Tornillos de cabeza especial Phillips nº 8-18 x 5/8", para
asegurar el lavavajillas a la parte inferior de la mesada o
a los gabinetes laterales
• Botones del enchufe
• Textos, muestras y/o cupones
MATERIALES NECESARIAS:
• Codo de 90º (rosca interna de la manguera de ¾" en un
extremo, y el extremo opuesto coincide con el suministro
de agua) to fit water supply)
• Tuercas de cables (3) de la lista de UL
• Cinta adhesiva (si es aplicable)
Materiales Necesarios para Instalaciones
Nuevas:
• Brecha de aire para la manguera de desagüe, si se requiere
• T de desechos para plomería hogareña, si corresponde
• Cable eléctrico o Kit del cable de corriente WX09X70910 (5,4
pies) o WX09X70911 (7,9 pies) dependiendo de su instalación.
• Clavijas de la manguera de tipo de tornillo
• Amortiguador de refuerzo para la conexión eléctrica
• Válvula de cierre manual (recomendado)
• Línea de Agua Caliente– mínimo de 3/8", tubería de cobre
(incluyendo abrazadera de refuero, tuerca de compresión)
o Pieza de GE Appliances nº WX28X326, manguera
trenzada flexible.
• Manguera de desagüe WD24X10065 (12' de longitud), si
se requiere
HERRAMIENTAS NECESARIAS:
• Destornillador Phillips
• Llave de tuercas de ¼" y de 5/16"
• Llave ajustable de 6"
• Nivel
• Escuadra de carpintero
• Cinta de medición
• Gafas de seguridad
• Linterna
• Balde para contener el agua al desagotar la línea
• Tomacorriente de 15/16" (opcional para el retiro
de la base)
• Guantes
• Pinzas
Sólo para Instalaciones Nuevas:
• Cortador de tubos
• Taladro y brocas apropiadas
• Equipo de caladora
Preparación de la Instalación
Destornillador Phillips
Tomacorriente
de 15/16"
Linterna
Guantes
Abrazadera de
#10
la manguera
Tornillo
de cabeza
hexagonal
Sostenedor de la
nº 10
manguera de desagüe
1 Pieza del borde
superior
Tapa de
2 Soportes
la caja de
de montaje
empalmes
Tuercas
Codo de 90º
de cables
Cable eléctrico o cable de
T de corriente dependiendo de
desechos
sus modelos
Brecha
de aire
Válvula
de cierre
Amortiguador
manual
de refuerzo
Llave de tuercas
de ¼" y de 5/16"
Pinzas
Llave ajustable
de 6"
Equipo de caladora
Balde
3
Manguera de desagüe
(aprox. 58" de
longitud)
2 Tornillos de cabeza
hexagonal nº 8-18
2 Piezas del borde lateral
2 Tornillos de cabeza
especial Phillips nº
Botones del
8-18 x 5/8" enchufe
Sujetador para
manguera de drenaje
Cinta
opcional
adhesiva
Clavijas de la
manguera
Línea de Agua
Caliente
12' Drain Hose
WD24X10065
Nivel
Cortador de
tubos
Cinta de
medición
Gafas de seguridad
Taladro
y brocas
apropiadas
Textos
Optional
Escuadra
de
carpintero
