5
WARNING:
Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L'USAGE ET L'ENTRETIEN)
BAG PACK/SAC
SP128-24 (1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
Ensure hose assembly does
not contact the casting, or any other parts which will get hot.
IMPORTANT:
Le tuyau ne
doit pas être en contact
avec le coffre, ou avec
toute autre pièce qui
risque de chauffer.
8
1
6
3
7
2
44
17
18
30
33
31
23
24
32
40
41
42

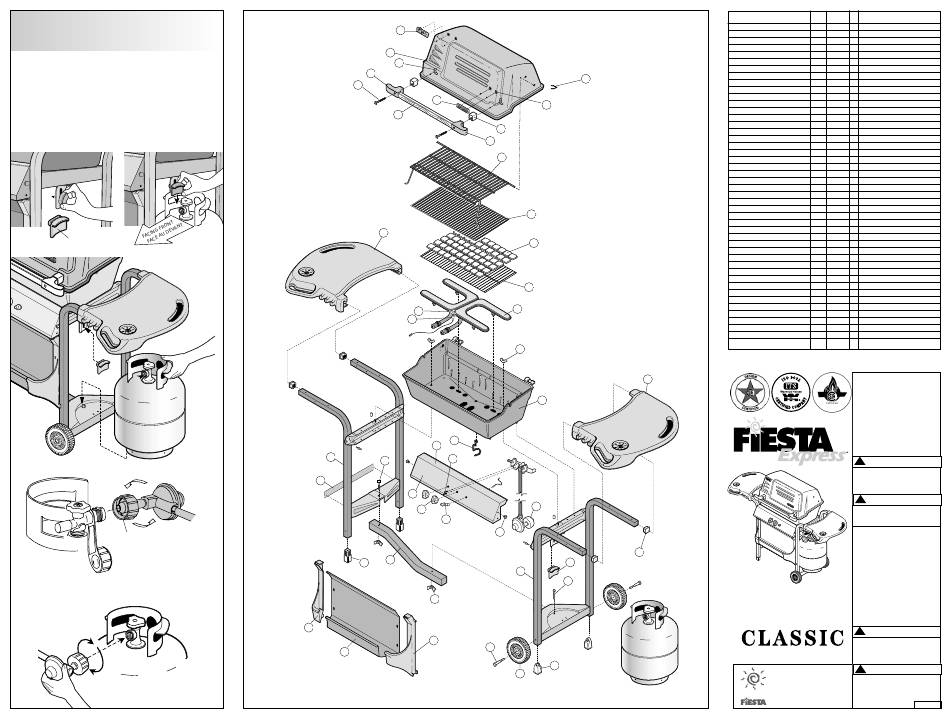

EXPLODED LAYOUT PLAN ÉCLATÉ
11
10
9
5
4
12
13
14
15
16
19
20
21
22
26
28
25
27
36
29
34
35
43
38
39
37
DESCRIPTION
COVER
HANDLE
LH HANDLE BRACKET
RH HANDLE BRACKET
HANDLE GUARD (BAG PACK SP132-24)
#10-24 WING NUT (BAG PACK SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24)
LOGO
PUSH NUT
HEAT INDICATOR
COVER CLIP (BAG PACK SP128-24)
WARMING RACK
PORCELAIN COOK GRILLS
CERAMIC ROCK
LAVA GRILL
SMALL "H" BURNER STAINLESS STEEL
COLLECTOR BOX
ELECTRODE
CASTING LOCK (BAG PACK SP128-24)
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
PUSH BUTTON IGNITOR
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)
RIGHT HAND LADDER ASSEMBLY
LEFT HAND LADDER ASSEMBLY
SERIAL RATING LABEL
BEAM
STEP BOLT (BAG PACK SP128-24)
TANK BOLT (BAG PACK SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
TANK BRACKET (BAG PACK SP128-24)
6" WHEEL
WHEEL AXLE (BAG PACK SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)
LEG INSERT
LEFT HAND END CAP
FRONT PANEL
RIGHT HAND END CAP
LEFT HAND RESIN SHELF
RIGHT HAND RESIN SHELF
CAP
45
46
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
TANK NOT
INCLUDED
MODEL EH34540
RÉSERVOIR
1-800-387-8643
TEL.
NON COMPRIS
1-888-801-7772
FAX
www.fiestabbq.com
info
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
ITEM # PART #
QTY DESCRIPTION
NO
PCE. NO
QTE
1
SP38-1B
1
COUVERCLE
2
SP36-19ND
1
POIGNÉE
3
SP32-19
1
EMBOUT DE LA POIGNÉE (GAUCHE)
4
SP33-19
1
EMBOUT DE LA POIGNÉE (DROIT)
5
SP26-6
2
MANCHON DE LA POIGNÉE (SAC SP132-24)
6
SP24-16
2
ÉCROU À OREILLES NO 10-24 (SAC SP132-24)
7
SP61-18
2
BOULON NO 10-24 X 3.75 (SAC SP132-24)
8
SP676-30
1
LOGO
9
SP33-16
4
ÉCROUS-POUSSOIRE
10
SP9-30
1
INDICATEUR DE TEMPÉRATURE
11
SP4-15
1
PINCE DU COUVERCLE (SAC SP128-24)
12
SP128-3
1
GRILLE-RÉCHAUD
13
SP105-3
1
GRILLE PORCELANISÉES
14
SP6-28
1
TUILES DE CERAMIQUES
15
SP35-3
1
GRILLE POUR PIERRE DE LAVE
16
SM30A-12
1
PETIT BRÛLEUR "H" EN INOX
17
SP8B-20
1
GARNITURE DU BRÛLEUR
18
SP9A-20
1
ÉLECTRODE
19
SP25-16
2
ÉCROU DE LA BASE (SAC SP128-24)
20
SM32-2B
1
BASE
21
SP6-15
1
PINCE DU BAC À GRAISSE
22
SM32-31B
1
CONSOLE
23
1
DÉCALCOMANIE DE LA CONSOLE
24
SP7-7
2
BOUTON
25
SP11-20
1
ALLUMEUR À BOUTON-POUSSOIR
26
SP2-21
2
VIS DE TYPE C NO 8-32 X 3/8 PO
27
SP47-18
2
VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
28
SP181-4
1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
29
SM367-42B
1
CADRE DROIT
30
SM366-42B
1
CADRE GAUCHE
31
1
PLAQUE SIGNALÉTIQUE SÉRIE
32
SM48-8B
1
SUPPORT TRANSVERSAL
33
SP49-18
1
BOULON À TÊTE PLATE (SAC SP128-24)
34
SP48-18
1
ÉCROU DU RÉSERVOIR (SAC SP128-24)
35
SP26-16
2
ÉCROU À OREILLES SUPPORT TRANSVERSAL
36
SP21-6
1
SUPPORT DU RÉSERVOIR (SAC SP128-24)
37
SP15-22
2
ROUE DE 6 PO
38
SP11-32
2
ESSIEU (SAC SP128-24)
39
SP28-15
2
VERROU D'ESSIEU (SAC SP128-24)
40
SP7-33B
2
EMBOUT DE PIED
41
SP18-33P
1
EMBOUT DE GAUCHE
42
SM41-9B
1
PANNEAU AVANT
43
SP19-33P
1
EMBOUT DE DROIT
44
SP33-9B
1
ÉTAGÈRE GAUCHE EN RÉSINE
45
SP34-9B
1
ÉTAGÈRE DROIT EN RÉSINE
46
SP1-33
4
BOUCHON
THIS GRILL IS FOR
OUTDOOR USE ONLY
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!
WARNING
•
Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
!
CAUTION
•
Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d'usage et d'entretien avant de
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
!
AVERTISSEMENT
•
Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
!
ATTENTION
•
Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP750A-37
