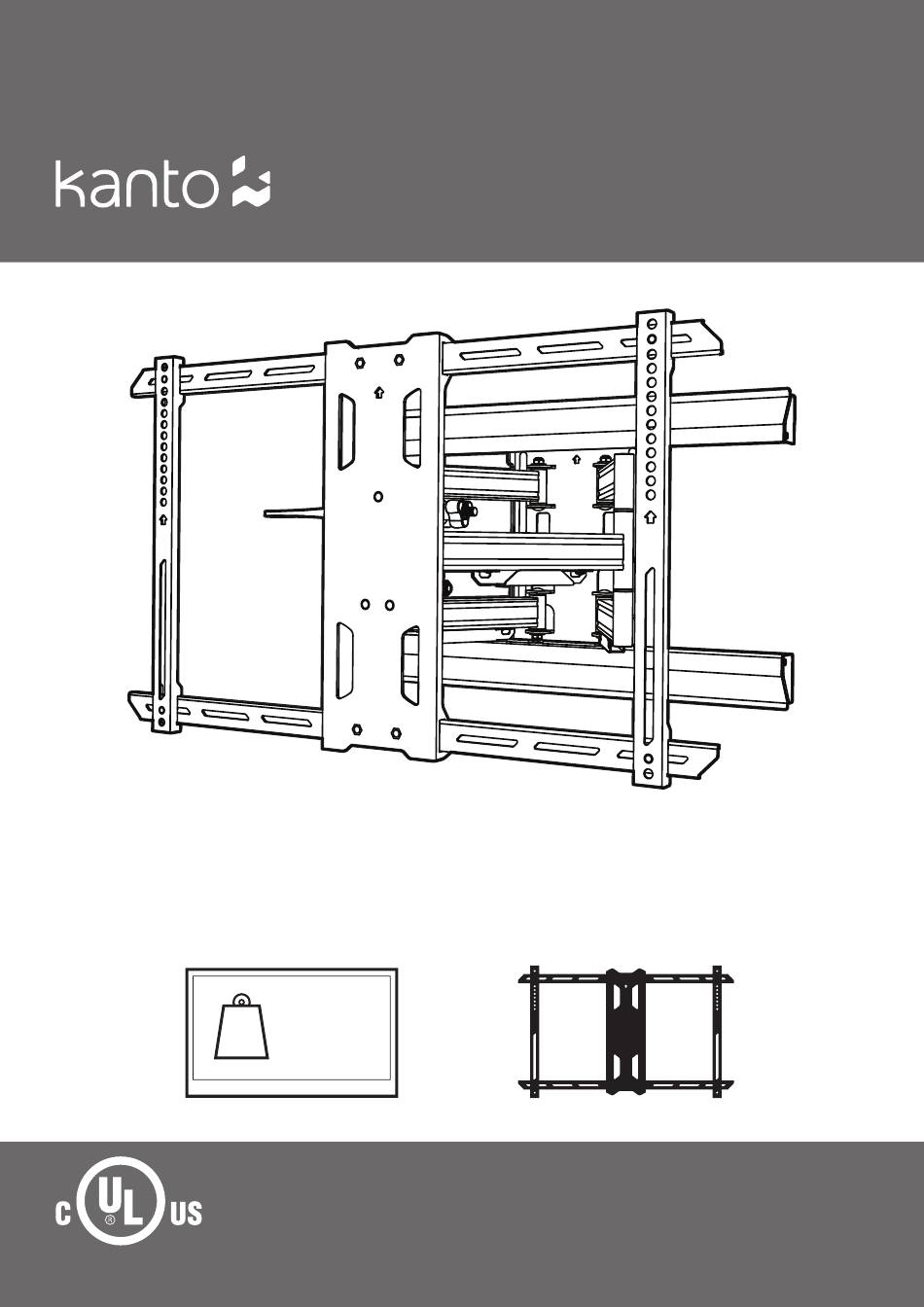

User Manual
Manuel de l'utilisateur
Manual del usuario
PMX680

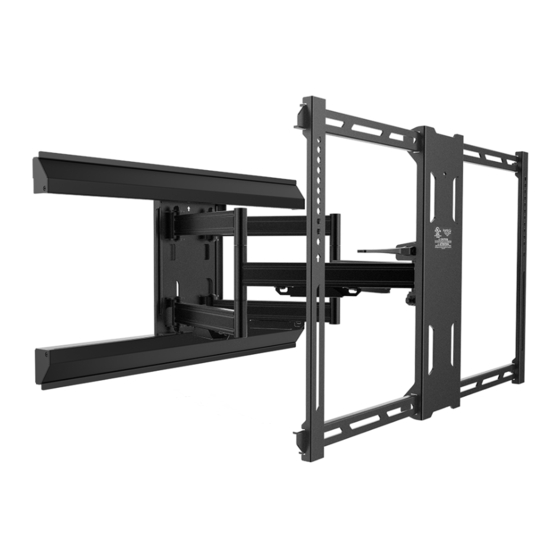

FULL MOTION TV MOUNT
SUPPORT ARTICULANT POUR TÉLÉVISEUR
MONTAJE ARTICULADO PARA TELEVISOR
200 x 100
-
125 lb
700 x 400
(57 kg)
VESA
COMPLIANT
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Advertisement
Related Manuals for Kanto PMX680
Summary of Contents for Kanto PMX680
- Page 1 User Manual Manuel de l’utilisateur Manual del usuario PMX680 FULL MOTION TV MOUNT SUPPORT ARTICULANT POUR TÉLÉVISEUR MONTAJE ARTICULADO PARA TELEVISOR 200 x 100 125 lb 700 x 400 (57 kg) VESA COMPLIANT Supporting your digital lifestyle ™ Supportant votre mode de vie digital™...
- Page 2 Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to affix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount combined.
- Page 3 Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados TEMPLATE MODЀLE PLANTILLA A: M5 x 12 mm B: M5 x 30 mm C: M6 x 16 mm D: M6 x 35 mm E: M8 x 20 mm F: M8 x 35 mm G: M8 x 50 mm H: 5 mm...
- Page 4 Project Overview Le projet, en bref Descripción del proyecto Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor Select Spacers for Irregular TVs IMPORTANT!: Please read Choisissez les entretoises pour téléviseurs irregulières this entire document before Seleccione los espaciadores para televisores irregulares attempting assembly.
- Page 5 TV. with curved TVs, and TVs that have Kanto provides several sizes and lengths of recessed mount holes, protrusions, or screws. This guide will help you select the inputs in the way.
- Page 6 2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares Optional Optionnel Opcional Spacers can be used to provide clearance around protrusions on the back of your TV, or to accommodate a curved TV. You may need to use longer screws. Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à...
- Page 7 3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur. No deje el televisor posado sobre la pantalla.
- Page 8 3. cont'd 10 mm 13 mm...
- Page 9 4. Remove Covers Attachez les équerres de téléviseur Fije los soportes de televisor...
- Page 10 5. Remove Arm Plate Screws Attachez les équerres de téléviseur Fije los soportes de televisor Top of the Mount Sommet de la montagne Parte de arriba del montaje...
- Page 11 6a. Mount Wall Plate Assembly (Wood Stud Wall) Montez l'ensemble de plaque murale (montant en bois) Monte el ensamblaje de la placa de pared (muro de madera) TEMPLATE MODЀLE PLANTILLA Mount height depends on TV size, viewing position, and personal 2.5”...
- Page 12 6b. Mount Wall Plate Assembly (Concrete Wall) Montez l’ensemble de plaque murale (mur en béton) Monte el ensamblaje de la placa de pared (muro de concreto) 2.5” (65 mm) 1/2” (12.5 mm) Mount height depends on TV size, viewing position, and personal preference.
- Page 13 7. Mount Arms Attachez les équerres de téléviseur Fije los soportes de televisor WARNING Do not offset the arm assembly beyond the outer-most studs. AVERTISSEMENT Ne pas compenser l'ensemble de bras au-delà du montant en bois plus à l'extérieur. PRECAUCIÓN No compensar el conjunto del brazo más allá...
- Page 14 8. Install Covers Attachez les équerres de téléviseur Fije los soportes de televisor...
- Page 15 9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor 5 mm 13 mm...
- Page 16 10. Level TV Nivellez le téléviseur Nivelar el televisor 10.2 10.1 10.3 13 mm...
- Page 17 11. Finalize Adjustments Finalisez les ajustements Finalice los ajustes 11.3 11.1 11.2 11.4 11.5 Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional)
- Page 18 12. Manage Cables Gérez les câbles Organice los cables 12.1 12.2 12.3 12.4...
- Page 19 SP6HD SP26PL SP32PL @kantoaudio @kantodesktop @kantoliving www.kantoaudio.com...
- Page 20 Kanto Living Inc. (Kanto) garantiza que el equipo que fabrica está libre de defectos en materiales el período de garantía limitada de 10 anõs. Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 10 anõs a partir de la fecha de envío con un comprobante de la factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará...
