Instalación
Tubo de descarga
superior de PVC de
3,8 cm (1-1/2")
(cortar para
ajustar)
U74-68 Manguera
y ensamble de
abrazadera (se compran
separadamente)
Tubo ascendente de PVC
de 3,8 cm (1-1/2")
(cortar para ajustar)
Flechas de ujo; deben
estar dirigidas LEJOS de
la bomba que se está
protegiendo
Haga un ori cio
antihermetico de
3,2 mm (1/8")
FNPT de 3,2 cm
(1-1/4") x Codo de
deslizamienta
de 3,8 cm (1-1/2")*
Cinta selladora para
roscas de tubos PTFE en
todas las uniones con roscas

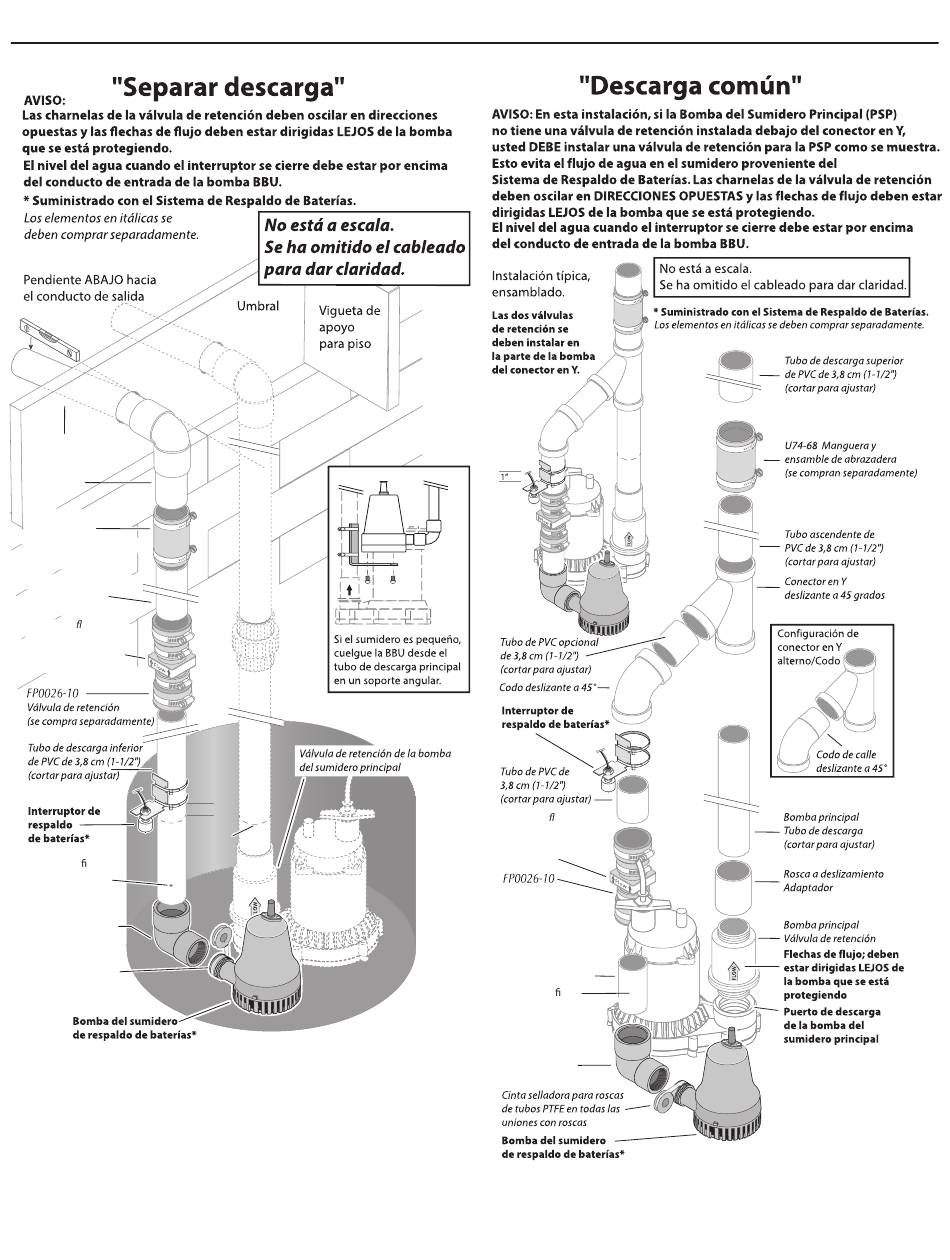

Figura 4: Instalación típica con tubos de descarga separados.
1"
Iniciar
nivel PPP
Iniciar
nivel PPP
Flechas de ujo; deben
estar dirigidas LEJOS de
la bomba que se está
protegiendo
Valvula de retencion
(se compra
separadamente)
Tubo de descarga inferior
Tubo de PVC de
3,8 cm (1-1/2")
(cortar para ajustar)
Haga un ori cio
antihermetico de
3,2 mm (1/8")
FNPT de 3,2 cm
(1-1/4") x Codo de
deslizamienta
de 3,8 cm (1-1/2")*
Figura 5: Instalación típica con tubos de descarga comunes.
