Xi Wine Systems Xi Counter Assembly Instruction

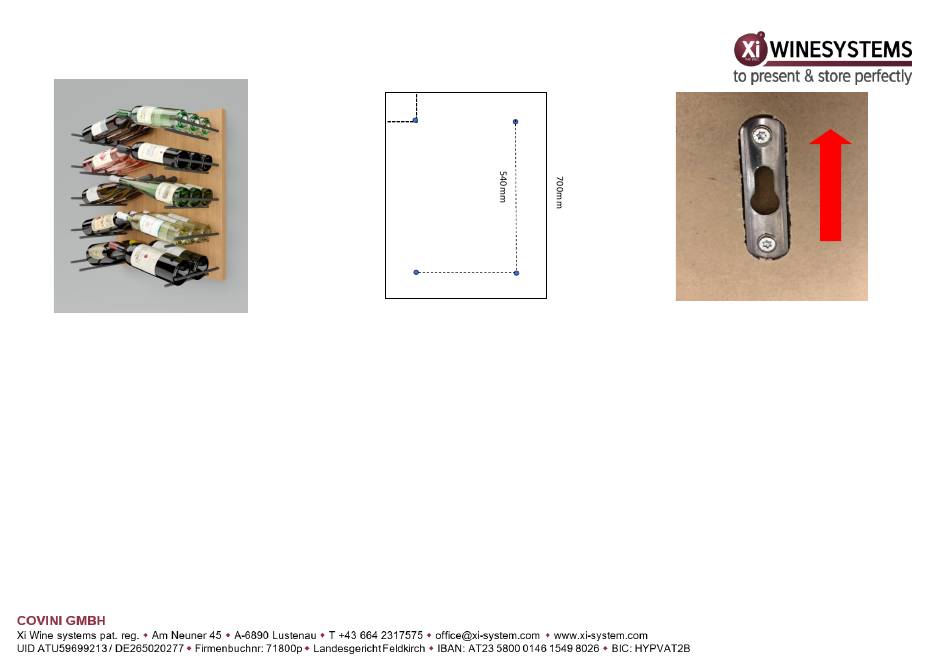

Xi Wall Aufbauanleitung Wandfixierung / Assembly instruction fixing on the wall
Sie benötigen: Bohrmaschine, Befestigungsmaterial (wandabhängig) / You need: screw driver, fastening material (deends on the wall)
1. Das Befestigungsmaterial für die Wandfixierung
hängt vom Wandaufbau ab und ist nicht Teil des
Lieferumfanges. Es sollte eine adäquate,
fachmännische Wandbefestigung durchgeführt werden.
Mit Vollbestückung hat Xi Wall ein Gewicht von bis zu
100 kg.
The fastening material for wall fixation depends on the
wall material and isn't part of scope of delivery. You
should use an adequate, professional fixation on the
wall. A completely loaded unit can have up to 100 kg.
4. Hängen Sie nun Xi Wall in die entsprechenden Schrauben in der Wand ein und justieren Sie dieses waagrecht und senkrecht. Nach Fertigstellung stecken sie die Auflagestäbe in die
vorgesehenen Bohrlöcher (Falls notwendig mit einem Gummihammer einklopfen). Die Covini Gmbh kann nicht für unsachgemäße Befestigung und daraus resultierende Schäden zur
Verantwortung gezogen werden.
Now hang Xi Wall on the screws in the wall and adjust it horizontally and vertically. After completion, insert the support rods into the drill holes provided (if necessary, tap in with a rubber
mallet). Covini GmbH cannot be held responsible for improper fastening and any resulting damage.
80mm
80mm
390mm
550mm
2. Die Bohrlöcher in der Wand sollten jeweils 80mm
horizontal und vertikal von der Ecke von Xi Wall
entfernt sein. Der Schraubenkopf der
Einhängeschraube an der Wand sollte 10mm
Kopfgröße haben. Optional kann Xi Wall auch von
vorne in die Wand geschraubt werden (Bohrloch durch
Flaschen verdecken).
The drilling holes should be placed horizontally and
vertically 80mm away from the corner of Xi Wall. The
screw head should have 10mm diameter. As an
option, Xi Wall can also be screwed into the wall from
the front (cover the drill hole with bottles).
3. Verschrauben Sie die optional mitgelieferten Beschläge
mittels den Schrauben 4*35mm in die Bohrungen auf der
Rückseite. Achten Sie auf die korrekte Ausrichtung
(schmaler Teil des Aufhängeloches nach oben).
Fix the optional provided raised heads with the screws
4x35mm in the milled hole on the backside. Take care of
the correct orientation (narrow part of the hanging hole at
the top).
