StefPro SPDv2133 Handbook

Six digit dcf clock with temperature display
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

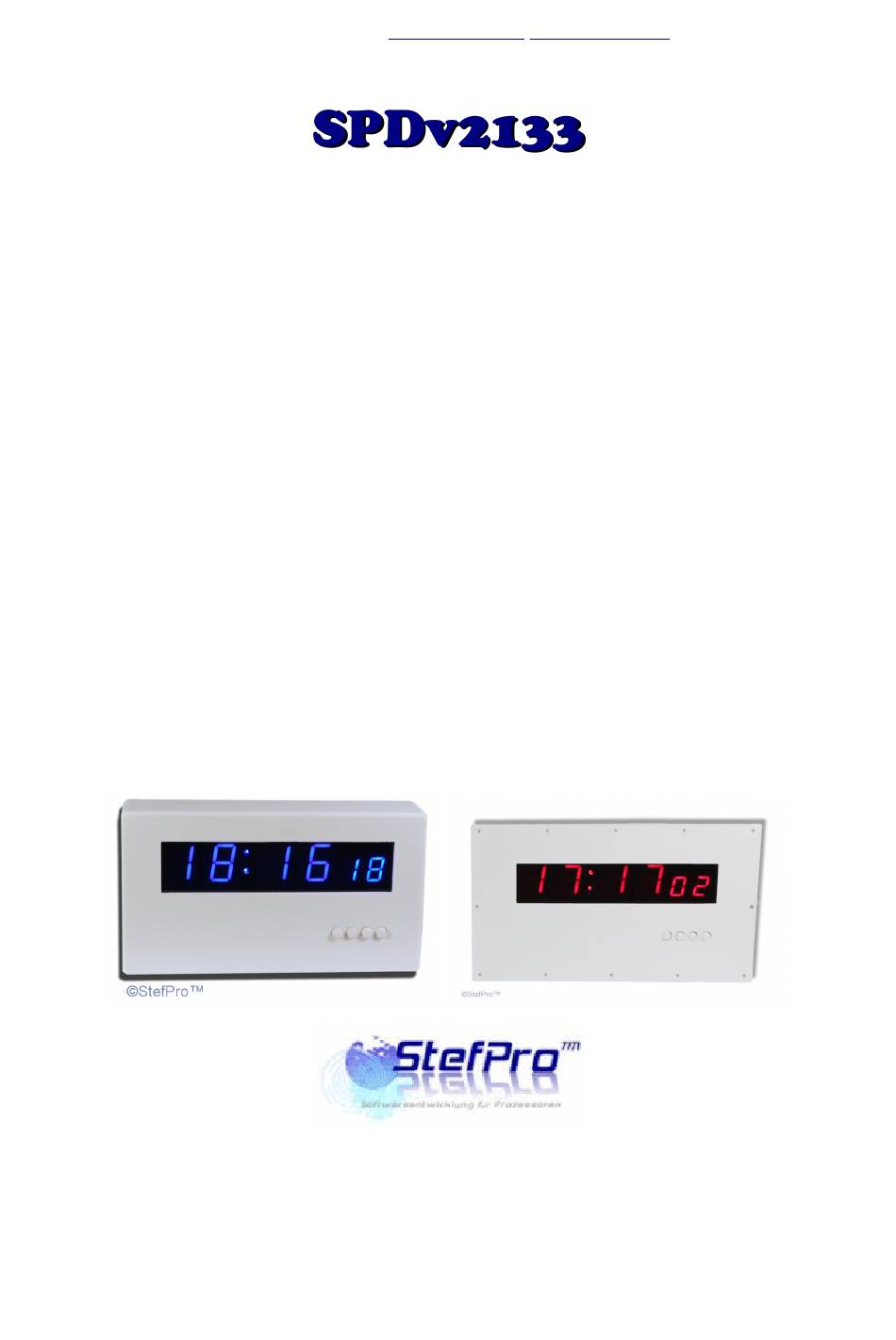

© StefPro Stefan Nannen 2005 - 2016
spdv2133-handbook
www.stefpro.de info@stefpro.de
Six digit dcf clock
Six digit dcf clock
with temperature display
with temperature display
Handbook
Handbook
Sechsstellige DCF Uhr
Sechsstellige DCF Uhr
mit Temperaturanzeige
mit Temperaturanzeige
Handbuch
Handbuch
Version: Firmware 1.56
v.25
Datum: 19.07.16
Seite 1 von 27

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPDv2133 and is the answer not in the manual?

Questions and answers

Related Manuals for StefPro SPDv2133

Summary of Contents for StefPro SPDv2133

  • Page 1 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Six digit dcf clock Six digit dcf clock with temperature display with temperature display Handbook Handbook Sechsstellige DCF Uhr Sechsstellige DCF Uhr mit Temperaturanzeige mit Temperaturanzeige Handbuch Handbuch Version: Firmware 1.56 spdv2133-handbook v.25...

  • Page 2: Table Of Contents

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Contents- Inhaltsverzeichnis Application and function description - Anwendung und Funktionsbeschreibung.......4 Function description – Funktionsbeschreibung................4 Application – Anwendung.......................5 Alarm Function - Wecker Funktion....................5 Variants – Varianten..........................6 Installation of installation housing variant – Einbau der Einbaugehäuse Variante......8 Installation the DCF clock - Aufstellen der DCF Uhr................10...
  • Page 3 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Herstellers StefPro UG (haftungsbeschränkt) & Co. KG Manufacturer Theilenmoorstr. 11 D-26345 Bockhorn Bezeichnung SPO2133.xx used in SPDv2133.xxx Product name mit den folgenden Bestimmungen EMV Richtlinie 2004/108/EG...

  • Page 4: Application And Function Description - Anwendung Und Funktionsbeschreibung

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Application and function description - Anwendung und Funktionsbeschreibung Function description – Funktionsbeschreibung English: This IC can analyze the DCF77 signal, which is received by a receiver and demodulated. The received time and date can output directly to a 7-segment displays.

  • Page 5: Application - Anwendung

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Als Taktquelle für die Uhrfunktion, ein hoch genauer Uhrenquarz verwendet. Application – Anwendung English: Analyze the DCF77 signal and displays the second accurate time and date on small displays.

  • Page 6: Variants - Varianten

    Red 6, Blue 7, Green 8, Yellow 9 ( Antenna outside ) Antenna(a): Inside, Outside fcd/a SPDv2133.6-> 012 = Table housing, white, red & antenna outside = If you can not find a variant in our shop, please contact us. spdv2133-handbook v.25...
  • Page 7 Rot 6, Blau 7, Grün 8, Gelb 9 ( Antenne außen ) Antenne(a): Innen, Außen fcd/a SPDv2133.6-> 012 = Tischgehäuse, Weiß, rot & Antenne extern = Wenn Sie eine Variante nicht im Shop finden können, kontaktieren Sie uns einfach. spdv2133-handbook v.25...

  • Page 8: Installation Of Installation Housing Variant - Einbau Der Einbaugehäuse Variante

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Installation of installation housing variant – Einbau der Einbaugehäuse Variante English: Below you can see the dimensions. Deutsch: Unten sehen Sie die Abmaße. spdv2133-handbook v.25 Seite 8 von 27...
  • Page 9 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 spdv2133-handbook v.25 Seite 9 von 27...

  • Page 10: Installation The Dcf Clock - Aufstellen Der Dcf Uhr

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Installation the DCF clock - Aufstellen der DCF Uhr Figure - Abbildung 1 Alignment of the antenna - Ausrichtung der Antenne English: The external antenna receives the DCF77 signal and should be directed to Frankfurt, as shown in Figure 1.

  • Page 11: Synchronize With Active Display

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 antenna is too close to the display. Because the DCF antenna is so sensitive that it can disturb by the display in the near field, there is the possibility to reduce the brightness of the display during the synchronization, or to deactivate the display.

  • Page 12: Synchronisieren Mit Aktivem Display

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Die Antenne sollte min. 1m von einem Monitor, Computer oder sonstiges störendes elektrisches Gerät entfernt platziert werden. Empfangs LED Beim Aufstellen kann die Empfangs LED als Orientierung der Empfangsqualität genutzt werden.
  • Page 13 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 eingestellt ist. Beim synchronisieren mit deaktiviertem Display wird nur ein Dezimalpunkt zur Orientierung angezeigt. „no Sig“ Kein Signal. „SEArCH“ Suche die 59.te Sekunde. „rEAdxx“ Lese die Zeit ein. spdv2133-handbook v.25...

  • Page 14: Operating The Final Module - Bedienung Des Fertigen Modules

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Operating the final module - Bedienung des fertigen Modules Buttons: Minus, Plus, Menu-, Menu+ Taster: Minus, Plus, Menu-, Menu+ Button descriptions – Tastenbeschreibung English: Menu+ Opens the menu, next setting...
  • Page 15 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 English: Sets the mode how to display time and date. Deutsch: Stellt den Modus für die Zeit und Datumsanzeige ein. English: Shows only the time. dA: Shows only date.
  • Page 16 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 English: Sets the brightness during the DCF receiving. If 0, the display is turned off and the status of the synchronization is shown by decimal Alarm enable points. Deutsch: Stellt die Helligkeit während des...
  • Page 17 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 English: Attention: If “alarm maximum time” is shorter than alarm snooze time, the snooze function is disabled! Deutsch: Achtung: Wird „Alarm maximum time“ kürzer als Alarm snooze time gewählt, dann ist die...
  • Page 18 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Deutsch: Deutsch: Brightness low Die Zahl kann zwischen In diesem Menüpunkt kann die 0 und 25 sein minimale Helligkeit des Displays eingestellt werden. English: This allows to turn on and off auto brightness.
  • Page 19 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 DCF Settings - DCF Einstellungen English: With + you enter the sub-menu DCF. Deutsch: Mit + gelangt man in den Untermenüpunkt DCF. English: English: The number can be 0-25 Sets the brightness during the DCF receiving.
  • Page 20 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Deutsch: 0: Nur bis sich die Uhr einmal synchronisiert hat. 1: Zeigt das Empfangssignal wenn die Uhr nicht Synchronisiert mit dem DCF77 Signal ist. 2: Stellt das Empfangssignal dauerhaft auf dem Empfangs LED dar.
  • Page 21 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Pollin DCF Modul (3,3 Volt) = OFF Keine Gewähr für Richtigkeit der Angaben und Änderungen der Hersteller. English: DCF77 inverting the input pin AU: input is automatically inverted or not (default).
  • Page 22 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Wenn der empfangs LED im Sekundentakt aus geht, muss die Einstellung invertiert werden. English: inverts DCF77 power On / Off output ON: Power ON / OFF output is inverted (module ON at GND)
  • Page 23 © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 DCF sensitivity 1 und 6 sein possible to avoid incorrect receiving. Deutsch: Stellt die DCF Sensitivität ein. 1 hat eine sehr geringe Toleranz und 6 hat die höchste Toleranz für den Empfang.

  • Page 24: Error Message And Causes - Fehlermeldung Und Fehlerursachen

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 Firmware Version Beispiel, es kann natürlich auch etwas anderes an dieser Stelle stehen. English: End of the menu, hide automatically after 2 seconds. Deutsch: Ende des Menü, blendet nach 2 Sekunden automatisch aus.

  • Page 25: Segment Characters - 7 Segment Zeichen

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 7 segment characters - 7 Segment Zeichen The symbolism of each character: Die Symbolik der einzelnen Zeichen: spdv2133-handbook v.25 Seite 25 von 27...

  • Page 26: General - Allgemeines

    © StefPro Stefan Nannen 2005 - 2016 www.stefpro.de info@stefpro.de Datum: 19.07.16 General – Allgemeines English: Directly after unpacking the unit should be checked for mechanical damage and loose parts inside. If there is transport damage, the supplier is to inform immediately. The device may not put into operation.

  • Page 27: Disposal Information - Entsorgungshinweise

    (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte! WEEE-Reg.-Nr.: DE 58929072 ( StefPro UG (haftungsbeschränkt) & Co. KG ) DE 78089358 ( StefPro Einzellunternehmen bis zum 01.01.2015 ) Impressum StefPro™...
