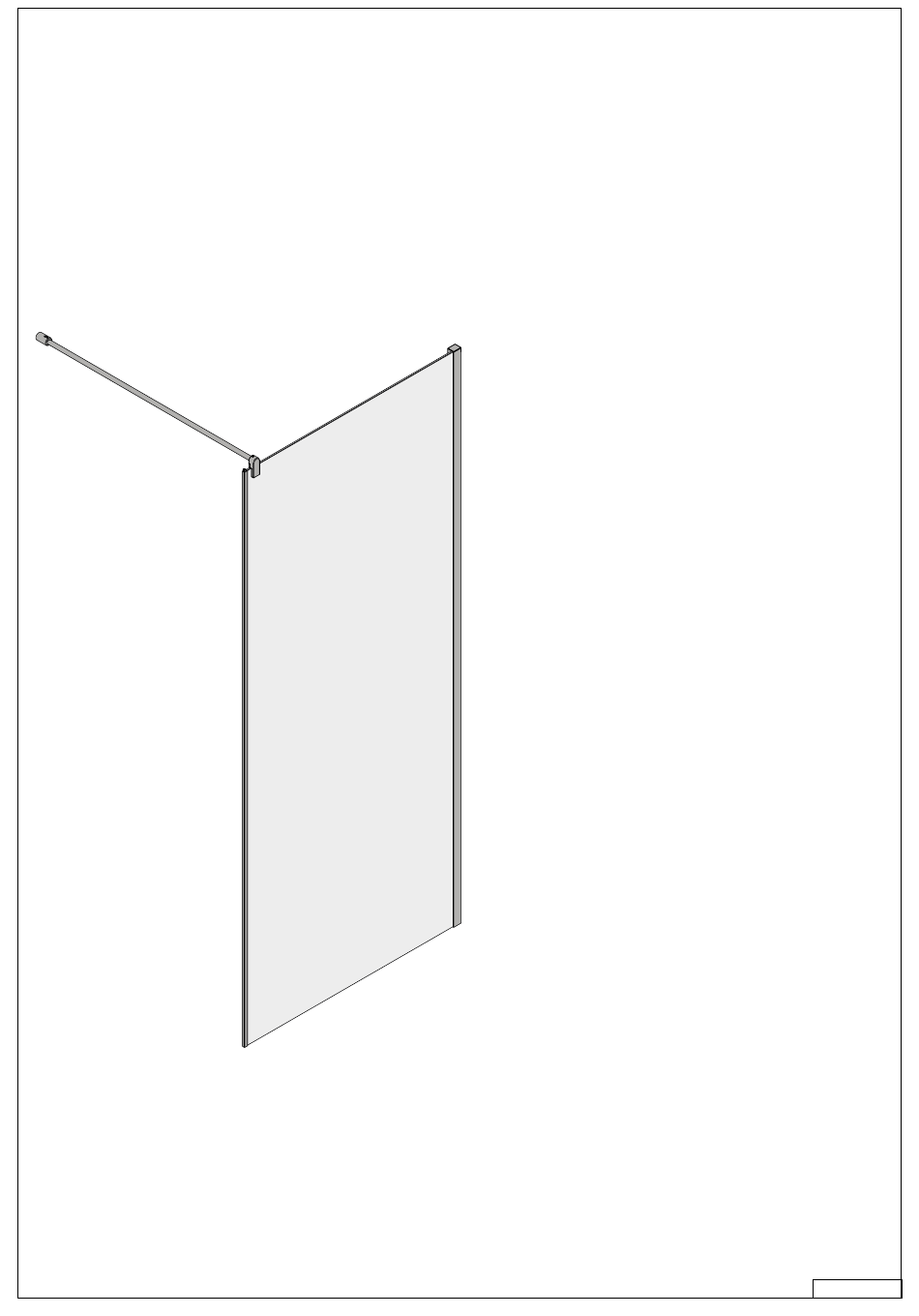

- Page 1 Seitenteil side panel Montageanleitung D072.1 Assembly Instruction D072.1 D072.1 - 1...
- Page 2 Vario Vario + Pro Zero 1 x 104362 ø6 1 x 106869 106537 1 x 105855 ø6 ø4,2 106537 106538 ø4,2 106538 1 x 106870/ 4 x 101385 106871 1 x 105844 3 x 106318 + 1 x 103805 3 x 106319 3 x 104354 1 x 106317 1 x 106281...
- Page 3 Bei allen Arbeitsschritten mit dem Silikon-Symbol: Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). For all work steps with the silicone symbol: Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone (free of grease). Nur bei Drehtür an Fixteil Only for hinged door on fixed part VARIO...
- Page 4 Bei allen Arbeitsschritten mit dem Silikon-Symbol: Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). For all work steps with the silicone symbol: Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone (free of grease). Nur bei Drehtür an Fixteil Only for hinged door on fixed part ZERO...
- Page 5 Einbauinformation Installation information Wanneneinbaumaß Tray fitting size VARIO 17 mm 26 mm Ausgleichsbereich: Compensation range: 0 - 15 mm ZERO Ausgleichsbereich: Ausgleichsbereich: Compensation range: Compensation range: 0 mm 0 mm D072.1 - 5...
- Page 6 Vario + Pro Schritt 1 (A - D) entfällt bei Ausführung „In Fliese“. Step 1 (A - D) is not applicable for version „in tiling“. Vario + pro Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 D072.1 - 6...
- Page 7 Vario + Pro Vario + pro Schritt I und J erst ab Punkt 3 Step I and J mounting at point 3 D072.1 - 7...
- Page 8 Zero Zero M8x10mm Ø 6mm Ø 6x50mm Ø 4,8x60mm TX25 D072.1 - 8...
- Page 9 Alle Varianten All variants Nur bei Drehtür an Fixteil Only for hinged door on fi xed part Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 M6x6mm M6x6mm Nur bei Drehtür an Fixteil M6x6mm Only for hinged door M5x14mm on fi xed part Bei Bedarf kürzen! Shorten if necessary! D072.1 - 9...
- Page 10 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Vario + Pro Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Vario + pro Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Kein Silikon No silicone D072.1 - 10...
- Page 11 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Zero Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Zero Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. D072.1 - 11...
- Page 12 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Vario + Pro Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Vario + pro Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. ~ 10 cm D072.1 - 12...
- Page 13 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Zero Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Zero Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. D072.1 - 13...
