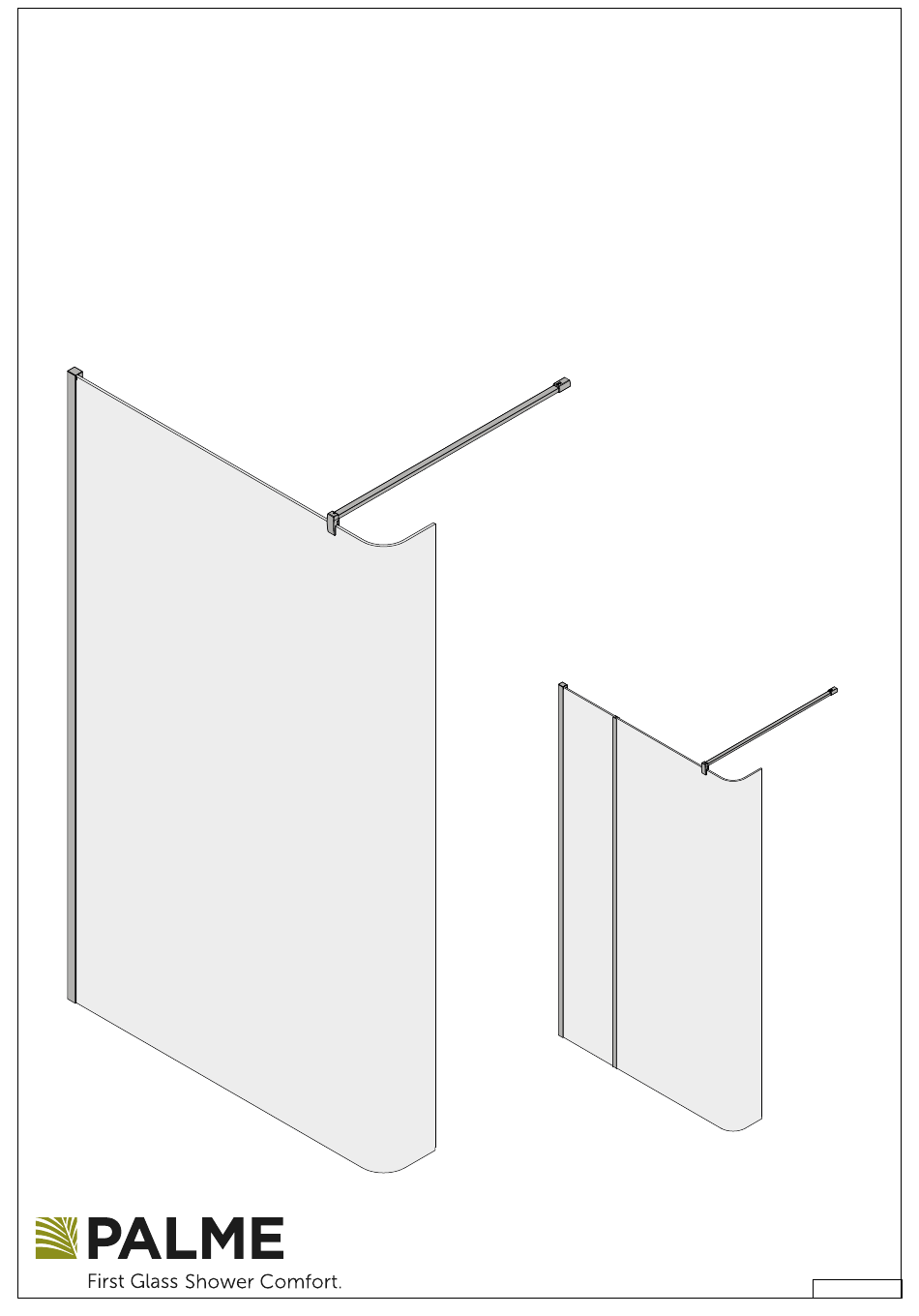

- Page 1 Aprejo Curve Walk-In Trennwand (mit Seitenteil in Verlängerung) Aprejo Curve Walk-In partition (with side panel in extension) Montageanleitung A022.1 Assembly Instruction A022.1 A022.1 - 1...
- Page 2 Bei Variante mit 1 x 106988 Pendeltür an Fixteil 1 x 106658 For version with swing door on fixed part 1 x 106975 2 x 106977 1 x 106710/ 106711 1 x 106978 2 x 105840 1 x 106671 ø6 2 x M8x1x10 106537 1 x 106164...
- Page 3 Bei allen Arbeitsschritten mit dem Silikon-Symbol: Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). For all work steps with the silicone symbol: Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone (free of grease). Nur bei Variante mit Pendeltür an Fixteil Only for version with swing door on fixed part Nur bei Variante mit...
- Page 4 Einbauinformation Installation information 20 mm Wanneneinbaumaß Tray fitting size Ausgleichsbereich: Compensation range: 0 - 15 mm A022.1 - 4...
- Page 5 Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 A022.1 - 5...
- Page 6 Schritt C und D erst ab Punkt 6 Step C and D mounting at point 6 A022.1 - 6...
- Page 7 Bei Variante mit Seitenteil in Verlängerung For version with side panel in extension Silikon silicone Glas / glass Glas / glass Verbindungsprofil connection profile 15 min A022.1 - 7...
- Page 8 M5x14mm Ø 4,2x50mm TX20 M6x6mm Ø 6mm Ø 6x50mm M6x6mm A022.1 - 8...
- Page 9 Bei Variante mit Pendeltür an Fixteil For version with swing door on fi xed part M6x6mm lt. Montageanleitung der Tür see instructions door mounting A022.1 - 9...
- Page 10 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Kein Silikon No silicone A022.1 - 10...
- Page 11 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. ~10 cm ~10 cm ~10 cm ~10 cm A022.1 - 11...
