A
B
C
A
D
B
E
C
AUX
D
E
PŘÍPRAVA
Vysílač musí být připravený a
nastavený k letu.
Dual-Rate (Dvojí výchylky) vypnuté.
ZAPOJENÍ
Zapojte serva do kanálů A-E, které
budou korespondovat s kanály
přijímače A-E (barevný svazek kabelů).
Například: Přijímač A bude výškovka
a tudíž výškovkové servo bude ve
slotu A. Nepoužité kanály nechte
odpojené, ale připojte minimálně
kanály A+B+AUX (zisk gyra).
Konektory s jedním jediným kabelem
jsou signálové!

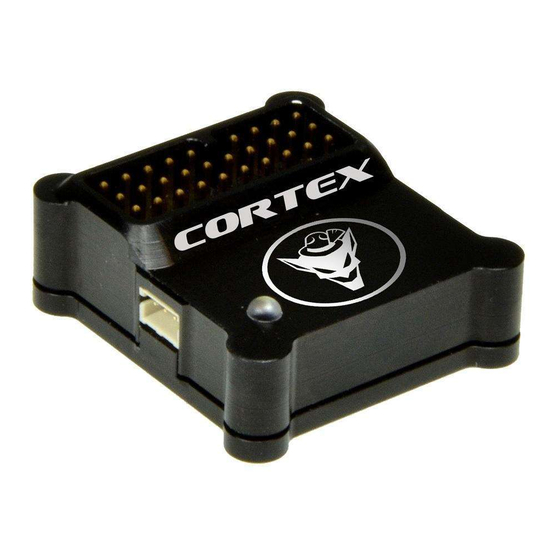

ORIENTACE CORTEXE
Z obrázku je zřejmé, že konektory
musí směřovat ve směru letu a jednot-
ka musí být umístěná zpříma. Dbejte,
aby jednotka nebyla namontována
křivě, ale pokud možno co nejpřesněji
ve všech třech osách modelu. Další
orientace Cortexe jsou možné po
připojení k PC software.
JUMPER
NASTAVENÍ
Vložte jumper a zapněte napájení.
Sledujte LED! Pozn: Pokud nechcete,
aby daná osa byla stabilizovaná, tak
prostě tento krok přeskočte a nepohy-
bujte s kniply (nekalibrujte tuto osu!)
Čekejte s kniply v neutrálu...
Plná pravá Křidélka a čekejte...
Plná levá Křidélka a čekejte...
Křidélka neutrál a Výškovka plná od
sebe a čekejte...
Výškovka plná k sobě a čekejte...
Výškovka neutrál a Směrovka plná
doprava a čekejte...
Směrovka plná doleva a čekejte...
Směrovka neutrál. Odpojte jumper a
vypněte napájení.
CZ
EN

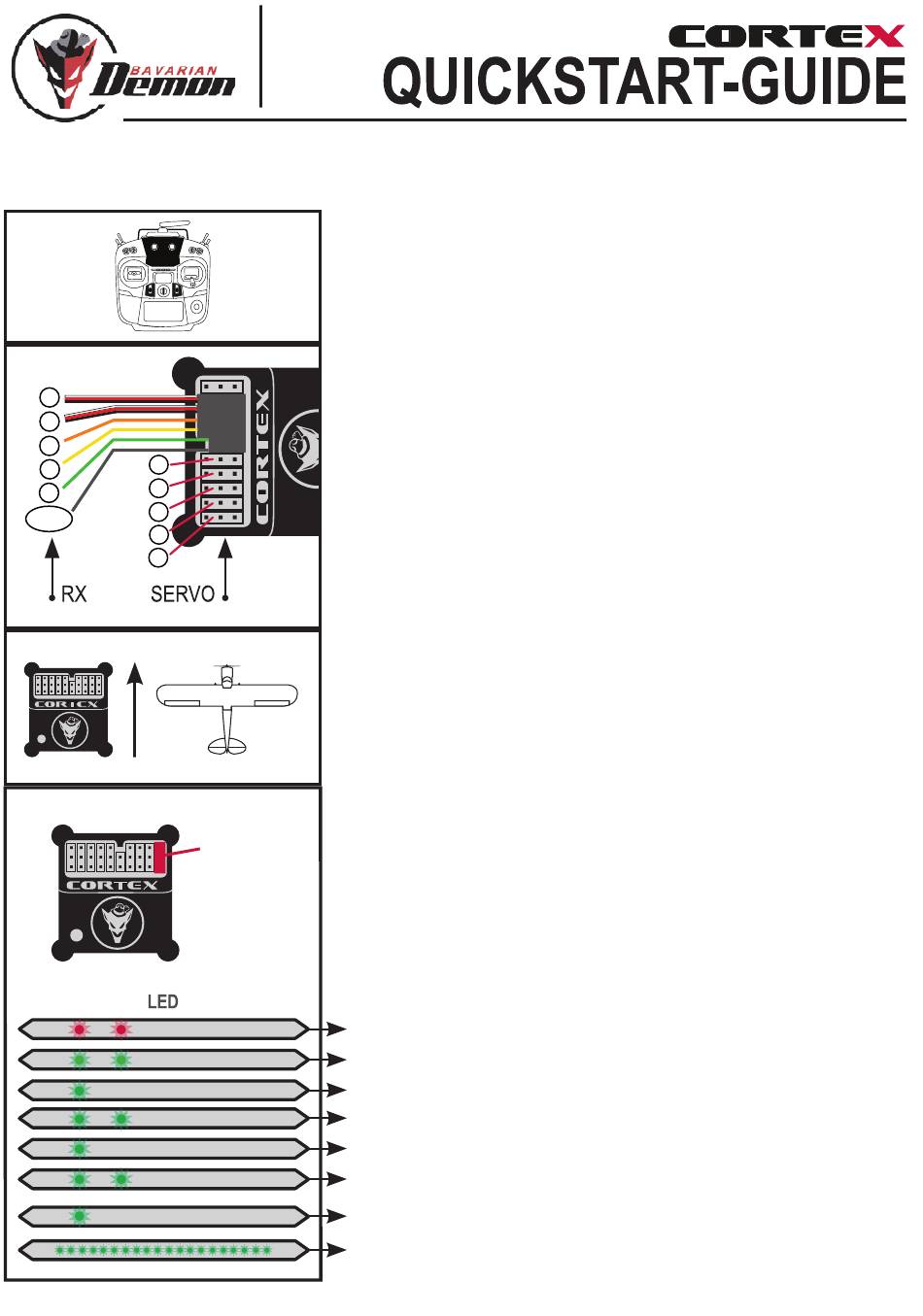

PREPARATION

Tx must be set ready to fly.
Dual-Rate OFF.

CONNECTION

Use channels A-E to connect servos
with the corresponding Rx channel,
i.e. signal A is put out on servo port
A and so on. Example: cable A to Rx
= elevator from Rx => plug elevator
servo into servo port A.
Leave unused channels unplugged,
but connect at least A + B + AUX.
The single-core cables must be
plugged into „pulse".

MOuNTINg ORIENTATION

As shown in the picture: socket side
up and facing front. Insure a perfect
alignment to all 3 axis.
Other orientations available via PC.

SETuP

Insert jumper, then power on.
Watch the LED!
Note: For not stabilising an axis,
simply skip the designated step by
not applying stick input.
Wait with sticks neutral...
Aileron right end and hold...
Aileron left end and hold...
Aileron neutral, Elevator push and hold...
Elevator pull and hold...
Elevator neutral, Rudder right and hold...
Rudder left and hold...
Rudder neutral, done: remove jumper,
then power off.
