golmar FA-G2+ Instructions

1. Introducción:
El alimentador FA-G2+ ha sido exclusivamente diseñado para la
alimentación del equipo de videoportero G2+ de la marca Golmar.
Golmar no se responsabilizará de los daños causados por un uso
inadecuado o por su utilización en equipos para los cuales no ha
sido diseñado.
Características:
- Entrada universal de alterna / rango completo.
- Protección: corto circuito y sobre carga.
- Incorpora separador del Bus (monitor/ placa).
- No es necesario unidad separador de Bus (monitor/ placa).
- Montaje en guía DIN 46277.

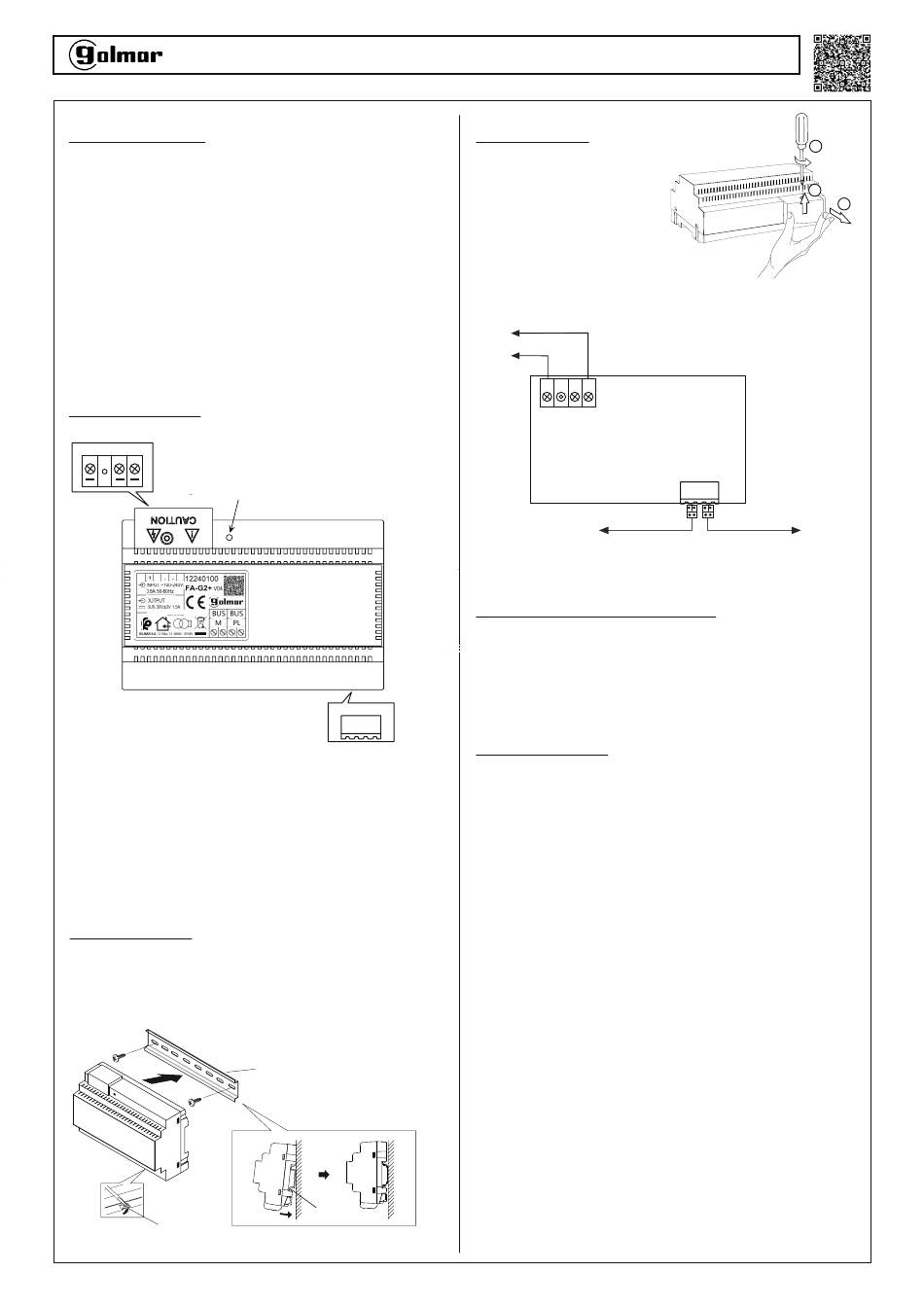

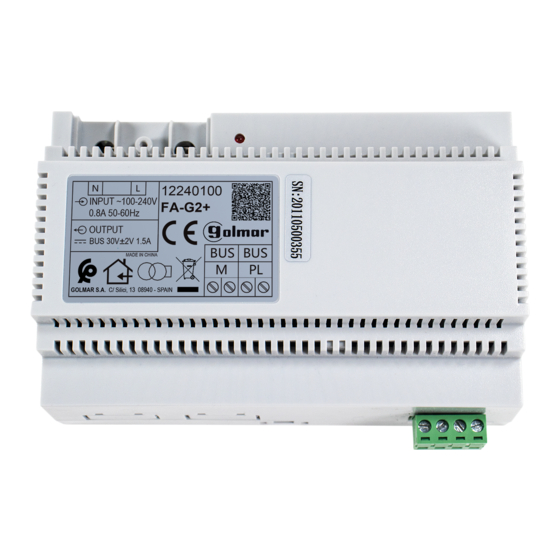

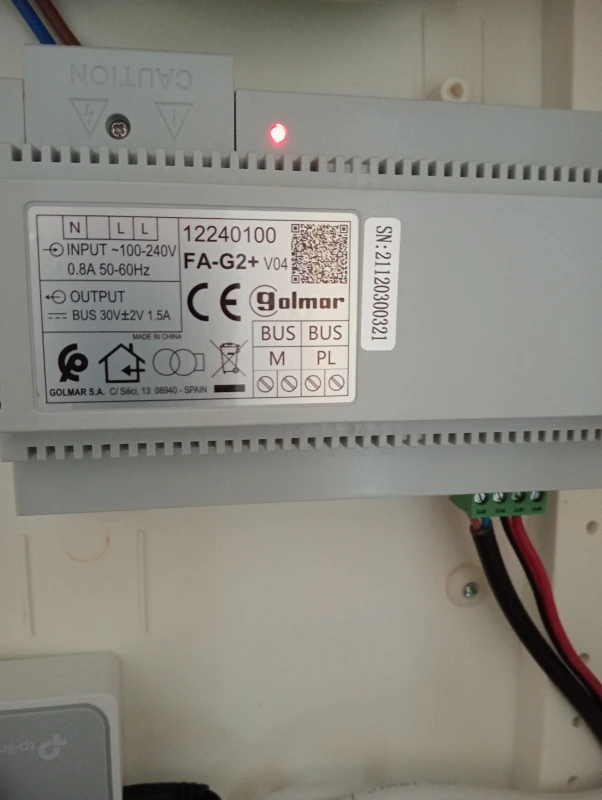

2. Descripción:
N L L
N: Entrada Vac.
L: Entrada Vac.
L: Entrada Vac.
LED: Led alimentación.
BUS(M): Bus de conexión monitor.
BUS(PL): Bus de conexión placa.
3. Instalación:
1: Monte la guía din a la pared con los tacos y tornillos
suministrados.
2: Coloque el alimentador realizando una leve presión.
Lengüeta liberadora guía din.
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
INSTRUCCIONES ALIMENTADOR FA-G2+
LED
BUS(M) BUS(PL)
Guía din.
Guía din.
4. Cableado:
Quite la tapa de protección:
1. Quite el tornillo de fijación
de la tapa de protección.
2. Empuje hacia arriba la tapa.
3. A continuación tire de la tapa para
extraerla.
Terminados los trabajos de instalación y cableado, coloque
la tapa de protección antes de reponer la corriente eléctrica.
* Entrada
100~240Vac
N L L
Conexión a monitor
Nota: La instalación y manipulación del equipo debe ser realizado
por personal autorizado y en ausencia de corriente eléctrica.
5. Características técnicas:
Tensión de entrada:
Frecuencia de entrada:
Tensión de salida:
Corriente de salida:
Temperatura de funcionamiento:
Dimensiones:
6. Advertencia:
-Este dispositivo ha sido exclusivamente diseñado para la
alimentación del equipo de videoportero G2+ de la marca Golmar.
Golmar no se responsabilizará de los daños causados por un uso
inadecuado o por su utilización en equipos para los cuales no ha
sido diseñado.
-La instalación y manipulación del equipo debe ser realizado por
personal autorizado y en ausencia de corriente eléctrica.
-Instale el alimentador en un lugar seco, protegido y suficien-
temente ventilado, sin riesgo de goteo o proyecciones de agua.
-Instalar el alimentador siguiendo las normativas vigentes en su país.
-No apretar excesivamente los tornillos de los conectores del
alimentador.
-Proteger el dispositivo mediante un interruptor magnetotérmico.
*
-Durante los procesos de instalación o mantenimiento, el aparato
deberá estar desconectado de la alimentación.
-Para evitar choque eléctrico, no quite la tapa ni manipule los
cables conectados a los terminales sin antes desconectar el
alimentador de la corriente eléctrica.
-No bloquee las ranuras de ventilación para que pueda circular el
aire libremente.
- Para evitar daños, el alimentador tiene que estar firmemente anclado.
-Finalizada la instalación, colocar la protección suministrada para
los bornes del primario ('N' y 'L').
-Antes de poner en marcha el equipo asegúrese de que no existe
ningún cruce en la instalación.
-En caso de avería o mal funcionamiento, desconecte la
alimentación mediante el interruptor magnetotérmico y póngase
en contacto con un servicio técnico autorizado por Golmar.
-Este documento deberá ir siempre acompañando al producto.
Rev.0122
1
2
3
BUS(M) BUS(PL)
Conexión a placa
100~240Vca
50~60 Hz
±
3 0 Vcc 2V
1,5 A
-10ºC ~ 40ºC
140*90*60mm
TFA-G2+ ES Cód. 50124334
