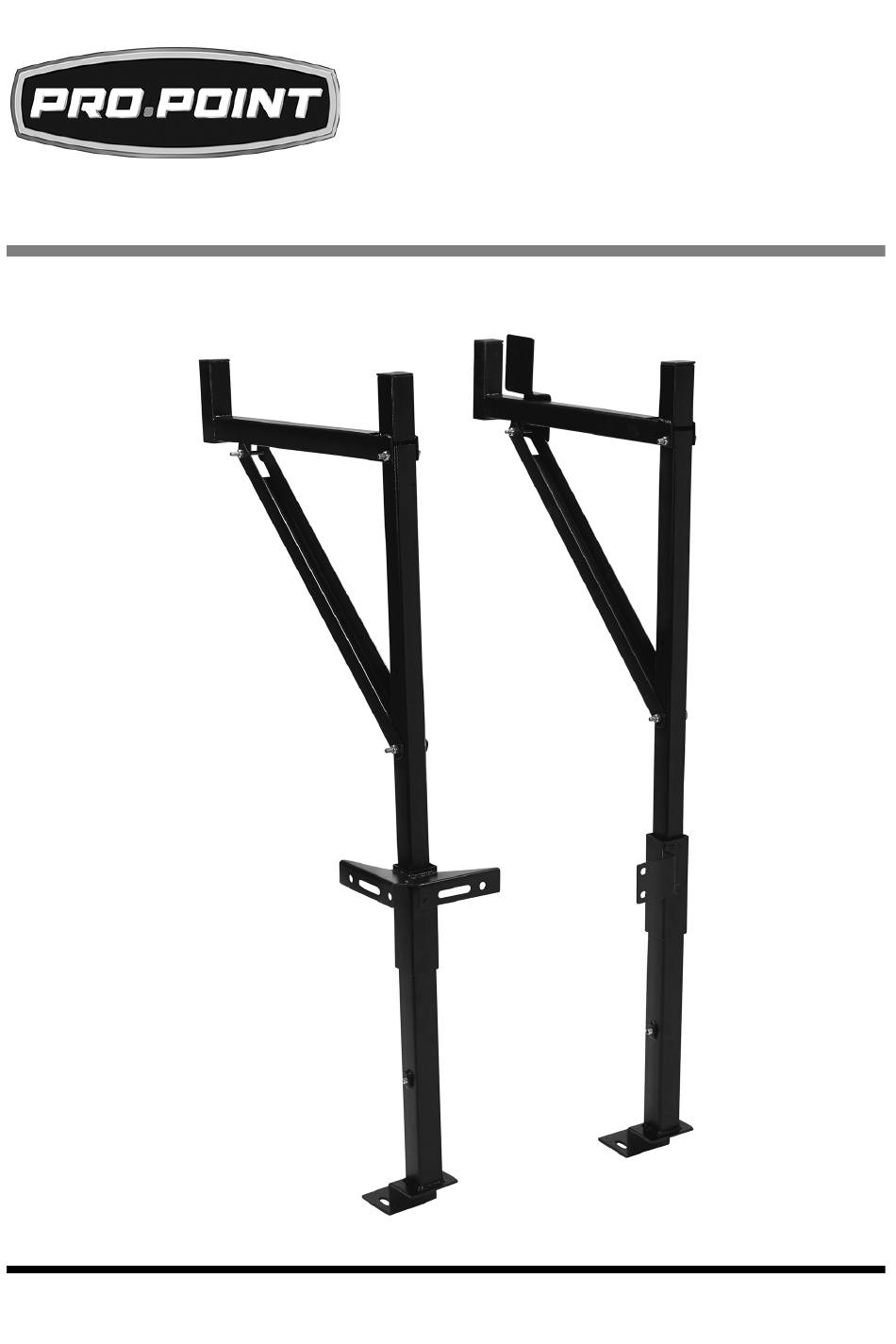

- Page 1 V4.0 8819435 250 LB LADDER RACK USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8819435 250 LB LADDER RACK V4.0 250 LB LADDER RACK SPECIFICATIONS Capacity 250 lb Width 2-1/32 in. Length 19-3/16 to 32 in. Height 50-3/16 in. Material Steel Colour/Finish Powder Coat Mounting Bolt-on Adjustment Range 19-3/16 to 32 in. INTRODUCTION The 250 lb Ladder Rack’s arms can extend to hold wider loads up to 250 lb. -
Page 3: Work Area
V4.0 250 LB LADDER RACK 8819435 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. -
Page 4: Personal Precautions
8819435 250 LB LADDER RACK V4.0 should comply with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of work performed. Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. - Page 5 V4.0 250 LB LADDER RACK 8819435 2.1 Check the weld points for cracking or metal fatigue. Do not exceed the rack’s maximum capacity (see Specifications). 4. Secure the load with straps to prevent unwanted movement that can cause the load to slide, fall off the arm or vibrate.
-
Page 6: Assembly And Installation
8819435 250 LB LADDER RACK V4.0 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. Prepare two Allen wrenches (5 and 8 mm), two open-end wrenches (14 and 17 mm), a 7/16 in. drill bit suitable for your vehicle’s panel material and an electric drill. - Page 7 V4.0 250 LB LADDER RACK 8819435 and bulkhead. Place the backing plate (#18) over the protruding bolts. Slide an M10 flat washer (#11), M10 lock washer (#12) and M10 nut (#13) on each protruding bolt. Tighten the nut to secure the bracket.
-
Page 8: Upper Arm Assembly
8819435 250 LB LADDER RACK V4.0 20. Slide an M10 flat washer (#11) onto an M10x45 hex bolt (#9) and insert through each bolt hole in the rear bracket flange. Slide an M10 flat washer (#11), M10 lock washer (#12) and M10 nut (#13) on each protruding bolt. -
Page 9: Complete Installation
V4.0 250 LB LADDER RACK 8819435 COMPLETE INSTALLATION Insert an upright (#3) into each bracket until seated. The upright with the ladder stop (#5) goes into the rear bracket. Screw an M10x15 Allen head set screw (#10) into the bolt hole of the front and rear upright supports (#6). -
Page 10: Parts Breakdown
8819435 250 LB LADDER RACK V4.0 PARTS BREAKDOWN For technical questions call 1-800-665-8685... -
Page 11: Parts List
V4.0 250 LB LADDER RACK 8819435 PARTS LIST M10x15 DESCRIPTION Flat Washer M10 Rear Bracket 12 Lock Washer M10 Front Bracket 13 Hex Nut M10 Upright 14 Button Head Bolt Vertical Support Arm M8x60 Ladder Stop 15 Button Head Bolt... - Page 12 8819435 250 LB LADDER RACK V4.0 For technical questions call 1-800-665-8685...
- Page 13 V 4,0 8819435 SUPPORT POUR ÉCHELLE, 250 LB MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 SUPPORT POUR ÉCHELLE, 250 LB SPÉCIFICATIONS Capacité 250 lb Largeur 2 1/32 in. Longueur 19 3/16 à 32 in. Hauteur 50 3/16 in. Matériau Acier Couleur/fini Revêtement en poudre Montage Boulonné Plage de réglage 19 3/16 à... -
Page 15: Aire De Travail
V 4,0 SUPPORT POUR ÉCHELLE, 250 LB 8819435 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 16: Sécurité Personnelle
8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 Évitez tout contact avec des sources électriques au travail car le support n’est pas isolé et transmettra un choc électrique pouvant causer une blessure. SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué... -
Page 17: Consignes De Sécurité Spécifiques
V 4,0 SUPPORT POUR ÉCHELLE, 250 LB 8819435 N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de situations inattendues. CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT! Ne permettez PAS au confort ou à... -
Page 18: Assemblage Et Installation
8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 Soyez informé de la hauteur hors tout de la charge sur le véhicule afin d’éviter tout contact avec les structures surélevées basses. Ne chargez pas les supports de manière à bloquer ou à... - Page 19 V 4,0 SUPPORT POUR ÉCHELLE, 250 LB 8819435 INSTALLATION DU SUPPORT AVANT Déterminez si vous voulez installer le support sur le côté gauche ou droit de la plate-forme de camion. Vérifiez les surfaces d’installation et assurez-vous qu’il n’y a aucun fil caché ou aucune structure avant de percer ou d’enfoncer des vis.
- Page 20 8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 Glissez une rondelle plate M10 (n 11), une rondelle-frein M10 12) et un écrou M10 (n 13) sur chaque boulon qui dépasse. Serrez l’écrou pour fixer la patte de fixation solidement. 10. Répétez les étapes 8 et 9 pour fixer la patte de fixation à...
- Page 21 V 4,0 SUPPORT POUR ÉCHELLE, 250 LB 8819435 19. Positionnez le pied sur la plate-forme de camion. Retirez le pied sur un échelon, le cas échéant. Tournez le support de 90 degrés à la fois jusqu’à une position solide. Retirez toute obstruction sous le pied.
-
Page 22: Fin De L'installation
8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 Fixez le bras de support vertical sur le bras transversal horizontal. 6.1 Positionnez les collerettes du bras de support vertical sur les collerettes de bras transversal horizontal et alignez les trous de boulon. -
Page 23: Soin Et Entretien
V 4,0 SUPPORT POUR ÉCHELLE, 250 LB 8819435 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 24: Liste Des Pièces
8819435 SUPPORT POUR ÉCHELLE, 250 LB V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Vis de pression Allen DESCRIPTION QTÉ M10x15 Patte de fixation arrière 1 Rondelle plate M10 Patte de fixation avant 1 12 Rondelle-frein M10 Support vertical 13 Écrou hexagonal M10 Bras de support Boulon à...
