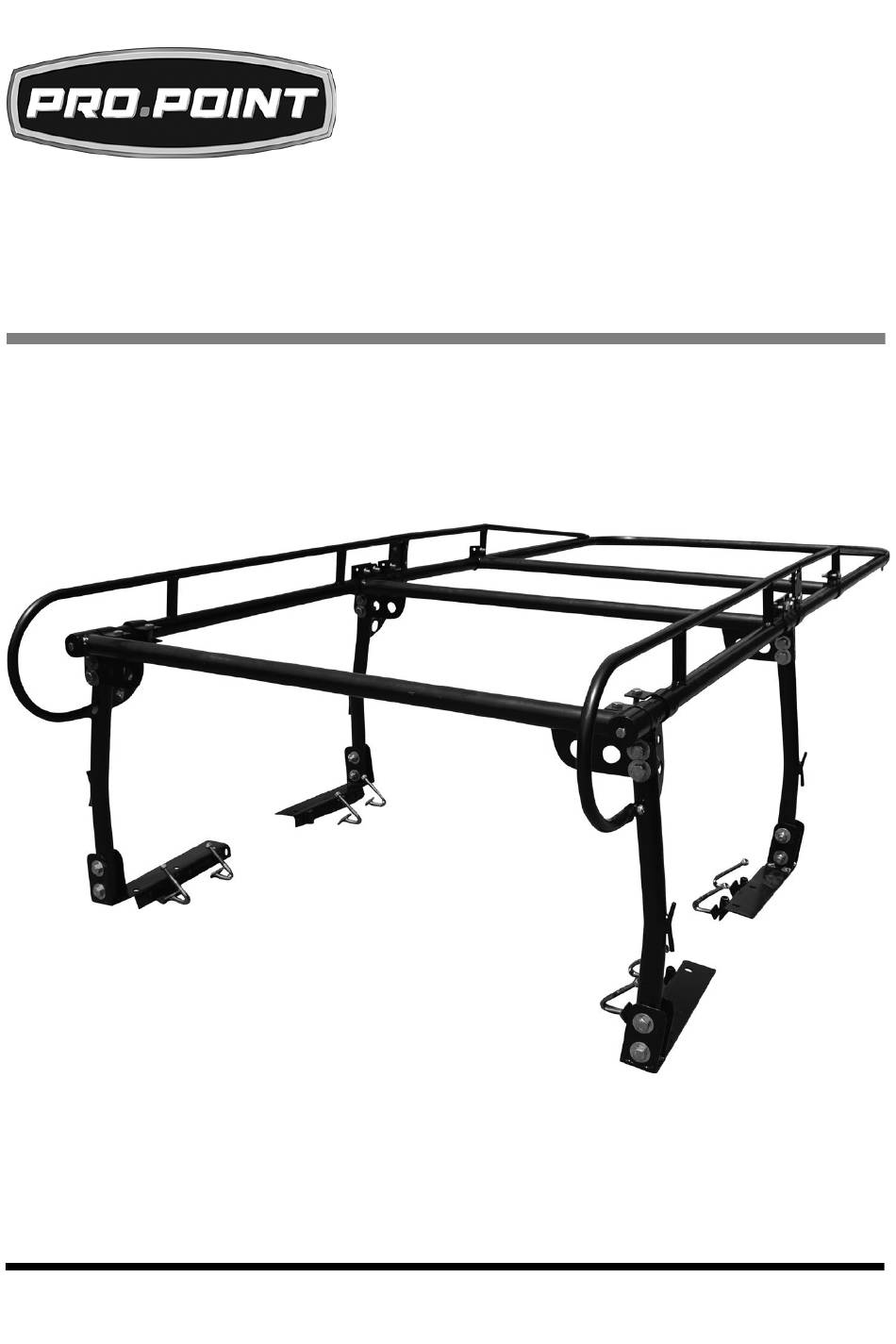

- Page 1 V1.0 8819450 CONTRACTOR TRUCK RACK USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8819450 CONTRACTOR TRUCK RACK V1.0 CONTRACTOR TRUCK RACK SPECIFICATIONS Capacity 800 lb Width 4.6 ft Length 11.3 ft Height 2.8 ft Material Steel Colour/Finish Powder Coat Mounting Clamp Mount INTRODUCTION The Contractor Truck Rack keeps loads secure above the truck bed. -
Page 3: Work Area
V1.0 CONTRACTOR TRUCK RACK 8819450 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. -
Page 4: Personal Precautions
8819450 CONTRACTOR TRUCK RACK V1.0 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Wear protective clothing designed for the work environment and tool. 4. Non-skid footwear is recommended to maintain footing and balance in the work environment. -
Page 5: Assembly And Installation
V1.0 CONTRACTOR TRUCK RACK 8819450 Secure the load with straps to prevent unwanted movement that can cause the load to slide, fall off the arm or vibrate. Check all bolts and connections for tightness daily. Tighten the bolts when necessary. - Page 6 8819450 CONTRACTOR TRUCK RACK V1.0 Do not fully tighten all bolt and nut connections until assembly is complete. Slide the narrow end of the left front side rail (#3) onto the cab bar (#6). Repeat with the right front side rail (#7) on the cab bar’s other end.
-
Page 7: Installation
V1.0 CONTRACTOR TRUCK RACK 8819450 4.8 Repeat steps 4.6 and 4.7 with the other side. 4.9 Position cross bar B (#5) between the connecting plate (#12) and the next rear rail post. Secure each side with two M12x55 bolt sets (#17). -
Page 8: Care And Maintenance
8819450 CONTRACTOR TRUCK RACK V1.0 Move the rack forward or backwards to adjust the rack’s position to center each set of feet on the rim. Insert two J-hooks (#9) through the bottom of each foot’s attachment points so the bar end is under the rim. Secure each hook with an M12 washer and nut set (#23). -
Page 9: Parts Breakdown
V1.0 CONTRACTOR TRUCK RACK 8819450 PARTS BREAKDOWN PARTS LIST DESCRIPTION Rear Left Leg Rear Side Rails J-Hook Cross Bar C 10 Front Left Leg Front Side Rail, Left Rear Left Leg Cross Bar B 12 Connecting Plate Cross Bar A... -
Page 10: Parts List - Hardware
8819450 CONTRACTOR TRUCK RACK V1.0 PARTS LIST - HARDWARE DESCRIPTION BM10x25 Bolt M12x55 Bolt, M12 Washer, M12 Nut M10x20 Carriage Bolt, M10 Lock Nut M10x70 Carriage Bolt, M10 Washer, M10 Lock nut M16x85 Bolt, M16 Washer x 2, M16 Spring Washer, M16 Lock Nut... - Page 11 V1.0 CONTRACTOR TRUCK RACK 8819450 Visit www.princessauto.com for more information...
- Page 12 8819450 CONTRACTOR TRUCK RACK V1.0 For technical questions call 1-800-665-8685...
- Page 13 V 1,0 8819450 SUPPORT POUR CAMION MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8819450 SUPPORT POUR CAMION D’ENTREPRENEUR V 1,0 SUPPORT POUR CAMION SPÉCIFICATIONS Capacité 800 pi Largeur 4,6 pi Longueur 11,3 pi Hauteur 2,8 pi Nombre de tablettes Steel Matériau Powder Coat Couleur/fini Clamp Mount INTRODUCTION Le support pour camion d’entrepreneur maintient fermement les charges au-dessus de la plate-forme de camion. -
Page 15: Aire De Travail
V 1,0 SUPPORT POUR CAMION D’ENTREPRENEUR 8819450 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions. -
Page 16: Sécurité Personnelle
8819450 SUPPORT POUR CAMION D’ENTREPRENEUR V 1,0 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. -
Page 17: Consignes De Sécurité Spécifiques
V 1,0 SUPPORT POUR CAMION D’ENTREPRENEUR 8819450 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité de l'outil. -
Page 18: Assemblage Et Installation
8819450 SUPPORT POUR CAMION D’ENTREPRENEUR V 1,0 Chargez un véhicule seulement sur une surface solide et de niveau pouvant soutenir la charge. Ne chargez jamais les supports sur un véhicule positionné sur une surface en pente ou meuble car la charge risque de se déplacer ou de tomber et de vous blesser ou de blesser des gens à... - Page 19 V 1,0 SUPPORT POUR CAMION D’ENTREPRENEUR 8819450 Fixez chaque barre latérale avec un ensemble de boulons de carrosserie M10 x 70 (n 19). Glissez la barre transversale A (n 5) sur les rails latéraux jusqu’à ce qu’elle soit devant le montant avant des rails latéraux.
- Page 20 8819450 SUPPORT POUR CAMION D’ENTREPRENEUR V 1,0 4.8 Répétez les étapes 4.6 et 4.7 de l’autre côté. 4.9 Positionnez la barre transversale B (n 5) entre la plaque de raccordement (n 12) et le montant de rail arrière suivant. Fixez chaque côté avec deux ensembles de boulons M12 x 55 (n 17).
-
Page 21: Soin Et Entretien
V 1,0 SUPPORT POUR CAMION D’ENTREPRENEUR 8819450 10. Ajustez toutes les fixations du support afin qu’elles soient alignées, puis serrez tous les boulons et écrous à l’aide des clés. INSTALLATION Le support est lourd et difficile à manœuvrer par vous-même. -
Page 22: Dépannage
8819450 SUPPORT POUR CAMION D’ENTREPRENEUR V 1,0 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour. DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. -
Page 23: Liste Des Pièces
V 1,0 SUPPORT POUR CAMION D’ENTREPRENEUR 8819450 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Patte arrière gauche Crochet en « J » Rails latéraux arrière Patte avant gauche Barre transversale C Patte arrière droite Rail latéral avant, gauche 1... - Page 24 8819450 CONTRACTOR TRUCK RACK V1.0 LISTE DES PIÈCES - QUINCAILLERIE DESCRIPTION QTÉ Boulon M10 à 25 Boulon M12 à 55, Rondelle M12, Écrou M10 Boulons de Carrosserie M10 à 20, Contre-écrou M10 Boulons de Carrosserie M10 à 70, Rondelle M10, Contre-écrou Boulon M16 à...
