- Page 1 PL | EN INSTRUKCJA OBSŁUGI - MANUAL OK-02.0408 Ściągacz sprężyn w kolumnie McPhersona, regulowany, 2300 kg, GARAGE Adjustable spring compressor 2300 kg, GARAGE...

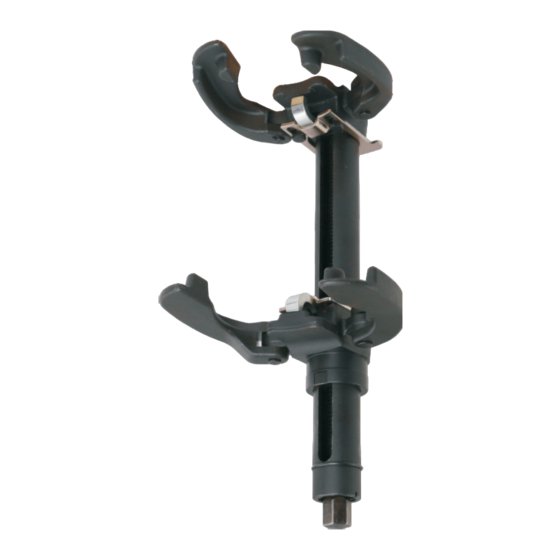

- Page 2 Mobilny ściągacz sprężyn zawieszenia w kolumnach McPhersona, posiada regulowany rozstaw ramion w zakresie 100-265 mm, ramiona posiadają 3 punkty podparcia i klamry bezpieczeństwa. Napęd stanowi centralna walcowana śruba z gwintem trapezowym, końcówka na klucz 24 mm. Ramiona wytrzymują obciążenie 2300 kg, zakres pracy do 450 mm długości. Ściągacz przeznaczony do obsługi samochodów osobowych: BMW, VAG, MB, PSA, TOYTA, FORD, FIAT, RENAULT, HONDA, KIA, OPEL.
- Page 3 • Umieść sprężynę w ramionach ściągacza. Ułóż ją tak, żeby równo przylegała do ramion na całej ich powierzchni chwytającej. Zahacz sprężynę specjalnymi bolcami w ramionach, w trzech miejscach i zamknij zapięcie zabezpieczające. • Rama ściągacza powinna być ułożona równolegle do kolumny zawieszenia. Użyj nasadki 24 mm i pokrętła ręcznego żeby ścisnąć sprężynę. • Kiedy sprężyna jest ściśnięta a amortyzator luźny, upewnij się, że wszystko jest stabilnie zamocowane i możesz rozkręcić górne mocowanie amortyzatora. • Po rozkręceniu górnego mocowania zdemontuj amortyzator. Aby zmontować kolumnę Mc Phersona, powtórz czynności w odwrotnej kolejności.
- Page 4 Mobile suspension spring extractor in McPherson, has an adjustable arm spacing in the range of 100-265 mm, the arms have 3 support points and safety buckles. The drive is a central, rolled screw with a trapezoidal thread, a 24 mm socket wrench. The arms withstand a load of 2300 kg, the working range is up to 450 mm in length.
- Page 5 • Place the spring in the arms of the puller. Arrange it so that it lies evenly against your arms over their entire gripping surface. Hook the spring with special pins in the arms in three places and close the safety clasp. • The puller frame should be parallel to the suspension strut. Use the 24mm socket and the hand tool to compress the spring. • When the spring is compressed and the shock absorber is loose, make sure everything is firmly attached and you can unscrew the top shock mount. • After unscrewing the upper fastening, remove the shock absorber. To reassemble the Mc Pherson strut, repeat the steps in reverse order.
- Page 6 CERTYFIKAT | CERTYFICATE DEKLARACJA ZGODNOŚCI DECLARATION OF CONFORMITY My / We: Auto Partner SA ul. Ekonomiczna 20, 43-150 Bieruń, Polska oświadczamy, że urządzenie : we declare that the device: Ściągacz sprężyn w kolumnie McPhersona, regulowany, 2300 kg, GARAGE Adjustable spring compressor 2300 kg, GARAGE OK-02.0408 którego dotyczy niniejsza deklaracja, jest zgodny z poniższymi dokumentami: which this declaration concerns, is in accordance with the following documents: 2006/42/EC Zgodnie z: / According to: EN ISO 12100:2010 Osoba odpowiedzialna: / Responsible person: Imię i nazwisko: / Name, Surname: Szymon Zawada Stanowisko: Dyrektor rozwoju ROOKS Position: ROOKS Development Director Uwaga: Niniejsza deklaracja traci ważność, jeśli bez zgody producenta...
