- Page 1 DE Montageanleitung Abschlamm-Programmsteuerung EN Installation Instructions Programme-Controlled Blowdown System TA 50 D E/EN 809180-00 Deutsch English...
-
Page 2: Table Of Contents
Gerät montieren und anschließen ........................6 Betrieb ................................6 Normalbetrieb ............................6 Handbetrieb ............................... 6 Impuls ............................... 6 Dauerbetätigung ............................6 Wartung ................................7 Ersatzteile ............................... 7 Gerät entsorgen / Rücklieferung ........................7 Technische Daten ............................7 TA 50 - 809180-00... -
Page 3: Vorwort
Vorwort Diese Montageanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und wirtschaftlichen Gebrauch des TA 50. Diese Baugruppe wird im Folgenden kurz Gerät genannt. Diese Anleitung wendet sich an jede Person, die dieses Gerät in Betrieb nimmt, betreibt, bedient, wartet, reinigt oder entsorgt. Die Anleitung richtet sich insbesondere an Kundendienst-Monteure, ausgebildetes Fachpersonal und das qualifizierte und autorisierte Betriebspersonal. -
Page 4: Grundlegende Sicherheitshinweise
Risiken gewähren. Die Schutzkleidung muss insbesondere vor folgenden Risiken schützen: Verletzungen des Körpers Verletzungen der Füße Kopfverletzungen ■ ■ ■ Augenverletzungen Handverletzungen Gehörschäden ■ ■ ■ Diese Liste ist nicht vollständig. Der Betreiber muss entsprechend der Risiken am Aufstellort Vorgaben für zusätzliche Schutzkleidung machen. TA 50 - 809180-00... -
Page 5: Beschreibung
Weg frei für Druckluft oder Druckwasser, um das Abschlammventil zu öffnen. Medium Steuermedium des Magnetventils: Druckluft oder Druckwasser, 4 – 8 bar je nach Abschlamm- ■ Schnellschlussventil und Dampfkesseldruck (siehe MPA…) Explosionsgefährdete Bereiche Das Gerät TA 50 ist nicht zum Einsatz in explosionsgefährdeter Umgebung geeignet. TA 50 - 809180-00... -
Page 6: Gerät Montieren Und Anschließen
Impuls Druckknopf am Magnetventil eindrücken und loslassen. ■ Dauerbetätigung ACHTUNG Bei einem nicht kontrollierten Dauerimpuls kann der Wasserstand im Kessel deutlich absinken und der Wasserstandbegrenzer die Beheizung abschalten. Druckknopf am Magnetventil eindrücken und drehen (Dauerimpuls). ■ TA 50 - 809180-00... -
Page 7: Wartung
Prüfen Sie die Anlage auf Spannungsfreiheit bevor Sie mit den Arbeiten beginnen. ■ Defekte Geräte gefährden die Anlagensicherheit. Verhält sich die Abschlamm-Programmsteuerung TA 50 nicht wie erwartet, ist sie möglicherweise defekt. Tauschen Sie defekte Komponenten nur gegen ein typgleiches Gerät der GESTRA AG aus. ■... - Page 8 Installing and connecting the equipment ....................12 Operation ..............................12 Normal operation ............................. 12 Manual operation ............................. 12 Pulse ............................... 12 Continuous operation ..........................12 Maintenance ..............................13 Spare parts ..............................13 Disposing of/returning the equipment ......................13 Technical data .............................. 13 TA 50 - 809180-00...
-
Page 9: Foreword
Foreword These Installation Instructions will help you to use the TA 50 correctly, safely and cost efficiently. Below, this assembly is referred to simply as equipment. These Instructions are intended for all persons bringing this equipment into service, and operating, using, servicing, cleaning or disposing of the equipment. -
Page 10: Basic Safety Information
■ Eye injuries Hand injuries Damage to hearing ■ ■ ■ This list is not exhaustive. The plant operator must compile instructions for additional PPE in accordance with the specific risks at the site of installation. TA 50 - 809180-00... -
Page 11: Description

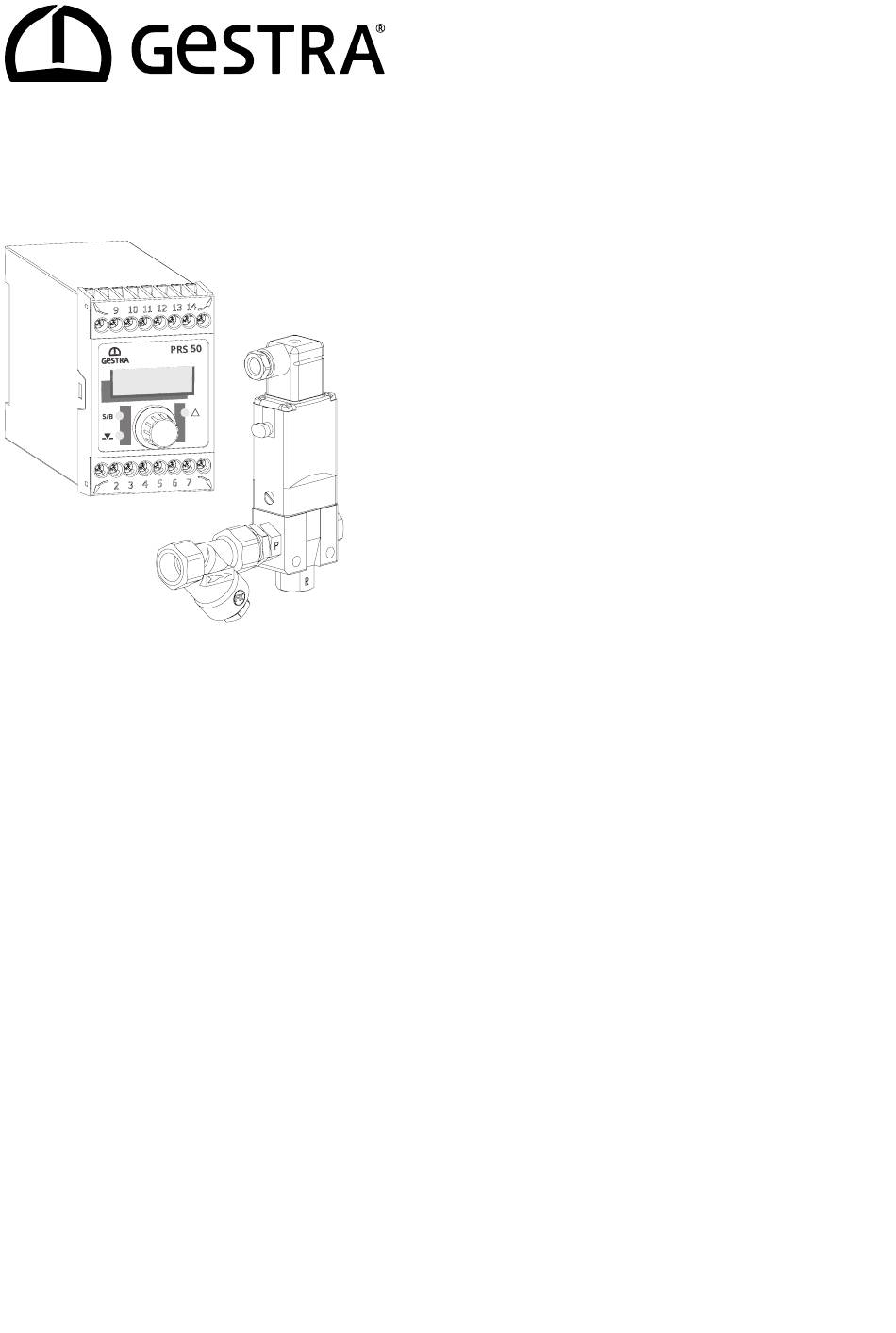

TA10_06.eps Function The TA 50 programme-controlled blowdown system consists of an electronic cycling timer 1 and an assembly comprising a connector 2, strainer 3, reducer 4 and 3/2-way solenoid valve 5. The PRS 50 cycling timer generates a control pulse that operates the solenoid valve. The solenoid valve allows in compressed air or pressurised water, which opens the intermittent blowdown valve. -
Page 12: Installing And Connecting The Equipment
Care must be taken with continuous operation, because the water level in the boiler may fall considerably, causing the water level limiter to switch off the heating. Press and then turn the push-button on the solenoid valve (continuous operation). ■ TA 50 - 809180-00... -
Page 13: Maintenance
During maintenance work on the intermittent blowdown valve or pipe, a blowdown pulse can be triggered inadvertently. Switch off the supply voltage to the TA 50 programme-controlled blowdown system and seal off the ■ control medium pipe before performing maintenance work. - Page 14 For your notes TA 50 - 809180-00...
- Page 15 For your notes TA 50 - 809180-00...
- Page 16 Weltweite Vertretungen finden Sie unter: www.gestra.com You can find our authorised agents around the world at: www.gestra.com GESTRA AG Münchener Straße 77 UK Importer: 28215 Bremen GESTRA UK Ltd Germany Telefon +49 421 3503-0 Unit 1 Sopwith Park, Royce Close,...
