Gibraltar Industries AF FLORENCE ExpressLocker Maintenance & Troubleshooting Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Doc #: 300179
Revision: 26

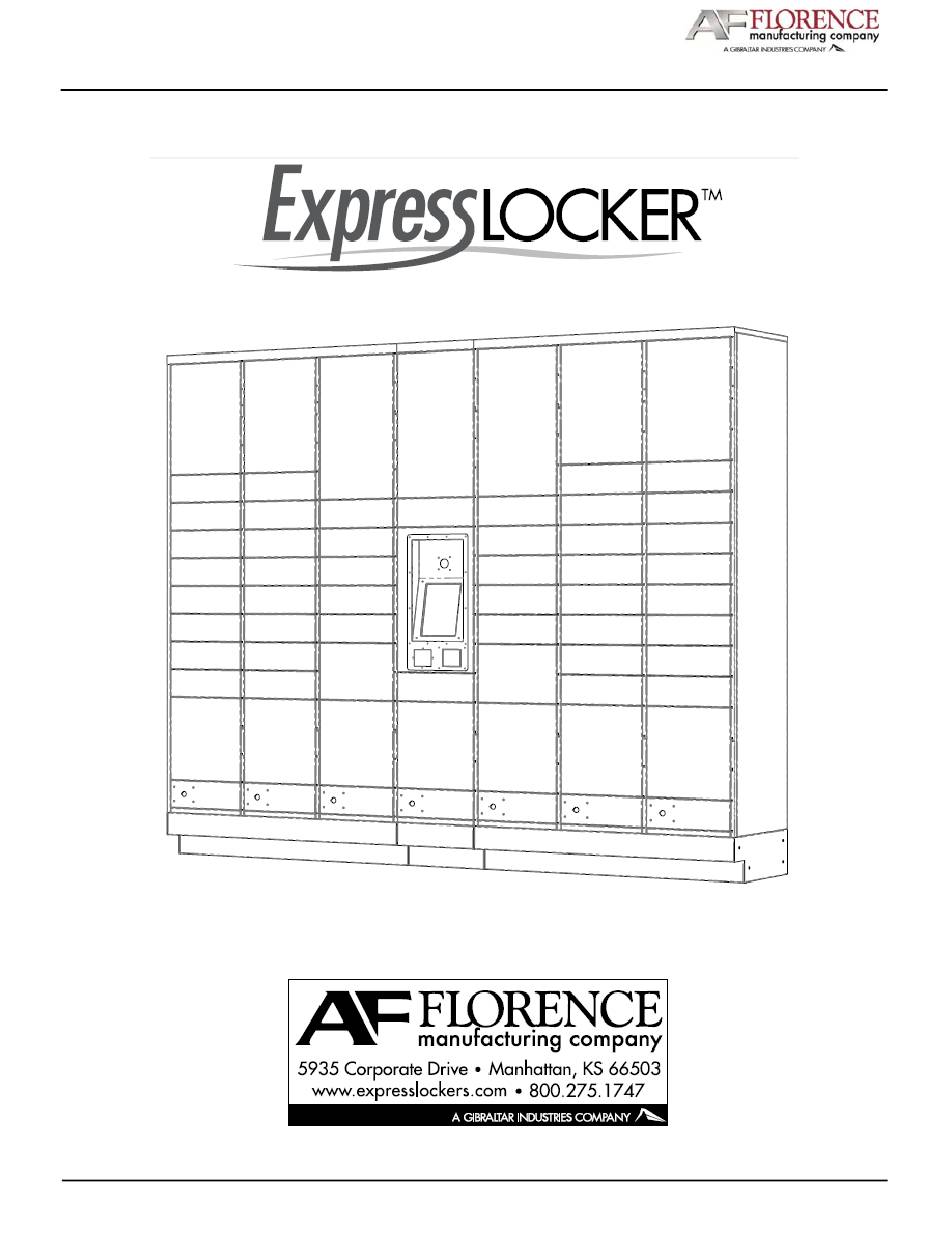

ExpressLocker™ Maintenance & Troubleshooting Guide





Confidential & Proprietary for Florence and Clients Only – Do Not Distribute

Page 1 of 66
