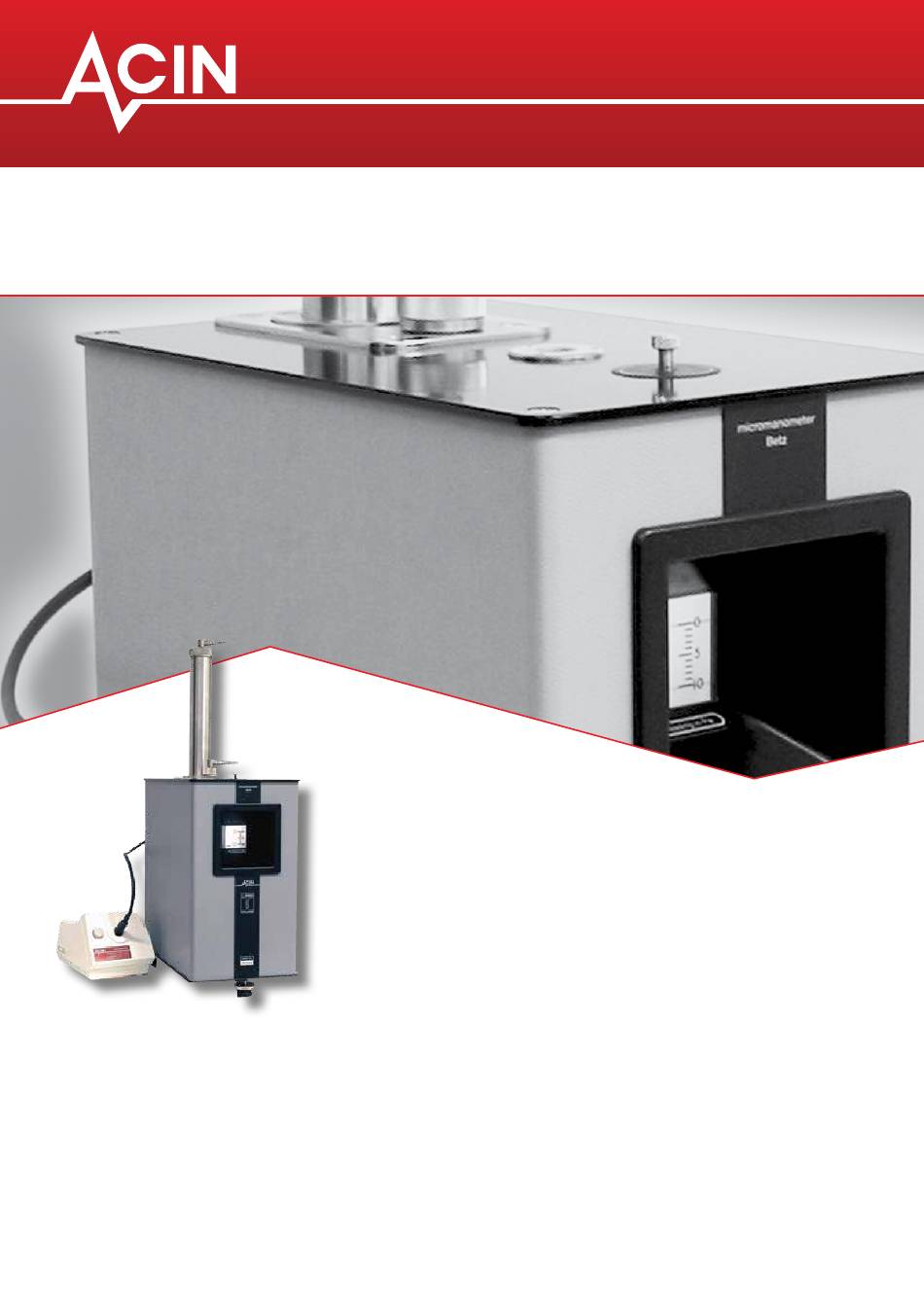

- Page 1 instrumenten bv Betz micromanometer Handleiding Manual Model 2500/250 Model 5000/500...
-
Page 3: Table Of Contents
betz micromanometer handleiding Betz micromanometer ....2 1. beschrijving ...................2 2. leveringsomvang ................2 3. tekening ...................3 4. specificaties ...................3 5. installatie ..................4 6. gebruik instrument ...............5 7. onderhoud ..................6 8. kalibratie ..................6 9. transport ..................6 manual Betz micromanometer ......7 1. -
Page 4: Handleiding Betz Micromanometer
nederlands handleiding betz micromanometer 1. beschrijving de betz micromanometer is een instrument voor het meten van lage lucht-, gas- of verschildruk met hoge nauwkeurigheid en uitstekende lange termijnstabiliteit. De Betz micromanometer is een J-buis manometer waarin het vloeistofniveau wordt gemeten met behulp van een drijvende liniaal. Drukverandering zal resulteren in een verandering van het vloeistofniveau. -
Page 5: Tekening
nederlands 3. tekening 1. nulstelschroef 2. kalibratiepen 3. waterpas 4. drukaansluitingen 5. glazen drijver 6. glazen liniaal 7. liniaalopvang 8. liniaalgeleider 9. stijgbuis 10. vastzetschroef 11. lichtgeleider 12. vloeistofniveauregelaar 13. stelpootjes 14. aftapplug 15. objectief 16. projectiescherm met schaalverdeling 4. specificaties specificaties betz type 2500 betz type 5000... -
Page 6: Installatie
nederlands 5. installatie 5.1 installatie van de micromanometer • De micromanometer moet worden opgesteld op een stabiel en robuust (tafel)oppervlak. Het is absoluut noodzakelijk om het instrument waterpas te plaatsen. Dit wordt gedaan door middel van de 3 stelpootjes (13), gebruikmakend van de waterpas (3) bovenop 5.2 installatie van de koudlichtbron • Zorg ervoor dat de netspanning voor de koudlichtbron correct is (zie 4. -
Page 7: Gebruik Instrument
nederlands 6. gebruik instrument 6.1 vóór gebruik aflezing • Pas de positie van het einde van de lichtgeleider (11) aan om een optimale kwaliteit en lichtintensiteit van het geprojecteerde beeld te verkrijgen. correct vloeistofniveau • Stel in een drukloze situatie het projectiescherm (16) in de middenstand met de nulstelschroef (1). • Het vloeistofniveau is correct als de geprojecteerde nulstreep van de liniaal samenvalt met de nulstreep van het verstelbare projectiescherm. -
Page 8: Onderhoud
De sterkte van het zwaartekrachtveld wordt uitgedrukt in de g-waarde. De micromanometer wordt gekalibreerd met inachtneming van deze g-waarde. Als de microma- nometer permanent wordt verplaatst naar een andere locatie, dient hij geherkalibreerd te worden door ACIN instrumenten bv. -
Page 9: Manual Betz Micromanometer
english manual betz micromanometer 1. description the betz micromanometer is an instrument to measure low air or gas pressures or pressure diffe- rences with high accuracy and unparalleled long-term stability. The Betz micromanometer is essentially a J-tube manometer in which the fluid level is measured by means of a floating glass scale. A pressure change will result in a change of the fluid level. -
Page 10: Drawing
english 3. drawing zero adjuster calibration rod spirit level pressure connections glass float glass scale float support scale guide riser tube 10. knurled screw 11. light guide 12. fluid level adjuster 13. levelling screw 14. drain plug 15. objective 16. projection screen with vernier graduation 4. -
Page 11: Installation
english 5. installation 5.1 installation of the micromanometer • The micromanometer must be placed on a stable and robust surface or table top. • It is absolutely necessary to adjust the instrument to be at a level position. This is done by means of the 3 leveling screws (13), using the spirit level (3) on top. -
Page 12: Operation
english 6. operation 6.1 before use reading • Adjust the position of the end of the light guide (11) to obtain optimal quality and light intensity of the projected image on the screen. correct fluid level • In a zero pressure situation, set the screen in its middle position by means of the zero adjuster (1). • The fluid level is correct when the projected zero line from the glass scale coïncides with the zero line on the adjustable projection screen. -
Page 13: Maintenance
When the measuring fluid is contaminated, it should be renewed. Normal renewal interval is one or two years. When the micromanometer is sent to ACIN instrumenten bv for recalibration, the fluid is renewed as a standard procedure. If the micromanometer is used with “dirty” gases, the measuring fluid may become cloudy before that time. -
Page 14: Data Betz
data betz model ......................... serial number/ serienummer ......................... delivered to/ geleverd aan ......................... company/ bedrijf ......................... contact person/ contactpersoon ......................... department/ afdeling ......................... address/ adres ......................... zipcode+city/ postcode+plaats ......................... telephone/ telefoon ......................... e-mail ......................... date/ datum ......................... date last calibration initials remarks date next calibration... - Page 16 Acin instrumenten bv Handelskade 76 2288 EC Rijswijk The Netherlands T +31 70 3070703 F +31 70 3070938 E info@acin.nl I www.acin.nl...
