Celiane™
łączniki uniwersalne

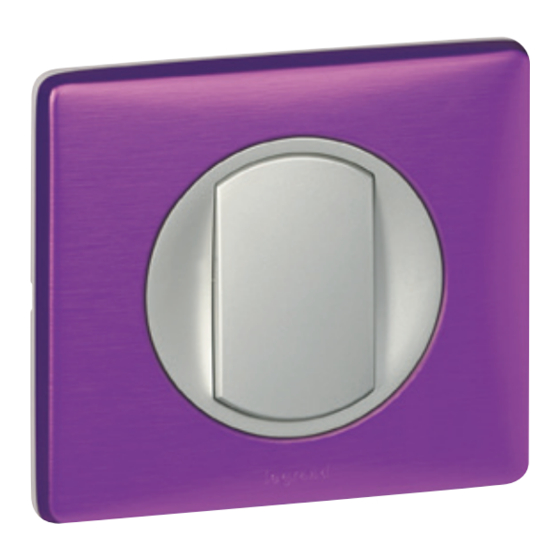

0670 01 Purpura 2 x 0670 01 Węgiel
Łączniki
Pak. Nr ref.
Łącznik uniwersalny 10 AX – 230 V~
0670 01 Możliwe wersje:
10
– podświetlany lub ze wskaźnikiem,
– łącznik schodowy podwójny, przez połączenie
2 mechanizmów nr ref. 0670 01,
– z uchwytem etykiety i wskaźnikiem świetlnym,
– łącznik potrójny przez połączenie 3 mechanizmów
nr ref. 0670 01,
– łącznik pięciokrotny przez połączenie 5
mechanizmów nr ref. 0670 01.
Łącznik uniwersalny z automatycznym
wyłączeniem
0670 12 Instalacja i działanie jak zwykłego łącznika
1
schodowego. Oświetlenie wyłączy się
automatycznie po 10 minutach w przypadku
niewykrycia ruchu (przez detektor
podczerwieni IR). Pole detekcji: 160°.
Zasięg detekcji: 8 m.
Kompatybilny z wymienionymi źródłami oświetlenia:
– 12 – 150 W: żarowe i halogenowe 230 V~
– 12 – 150 VA: lampy fluorescencyjne
z balastem elektronicznym, lampy halogenowe
z transformatorem elektromagnetycznym
i elektronicznym
– 8 – 30 W (lub 650 mA): lampy LED lub CFL.
Można instalować różne rodzeje żródeł oświetleń
energooszczędnych w tym samym obwodzie.
Idealny do pomieszczeń w których istnieje ryzyko
zapomnienia wyłączenia światła (sypialnia,
pomieszczenia dla dzieci, pokój gościnny).
Łącznik uniwersalny ze wskaźnikiem bez
zacisku neutralnego
1 0670 07 4 A maks. (60 W min.).
Wskaźnik wbudowany w łączniku.
Łącznik krzyżowy – 10 AX
10 0670 05 Może być podświetlany wskaźnikiem nr ref.
6650 90/91 i z klawiszem nr ref. 0680 03
(biały), 0683 03 (tytanowy) lub 0679 03
(grafitowy).
Do montażu w puszce o głębokości > 40 mm.
Zaciski śrubowe.
614
Celiane™
łączniki uniwersalne, dotykowe, bezdotykowe
0670 12 Tytan 0670 41 Wolfram
Nowe produkty oznaczone są czerwonym numerem referencyjnym
0670 51 Tytan
Łączniki
Pak. Nr ref.
Łącznik dotykowy bez zacisku
neutralnego 40 – 400 W
1 0670 41 Włącza lub wyłącza oświetlenie przez
dotknięcie palcem.
Do montażu w puszce o głębokości > 40 mm.
Łącznik dotykowy z zaciskiem neutralnym
– 1000 W
1 0670 42 Można połączyć ze sobą maksymalnie
5 łączników dotykowych.
Do montażu w puszce o głębokości > 40 mm.
Łącznik bezdotykowy z zaciskiem neutralnym
– 1000 W
1 0670 49 Włącza lub wyłącza oświetlenie
po przesunięciu ręki przed łącznikiem.
Można połączyć ze sobą maksymalnie
5 łączników bezdotykowych.
Do montażu w puszce o głębokości > 40 mm.
Łącznik czasowy
0670 51 Bez zacisku neutralnego, 2-przewodowy,
1
1000 W.
Do włączania oświetlenia o mocy 1000 W dla
lamp żarowych i halogenowych 230 V~,
halogenowych ELV 400 VA, świetlówek.
Do włączania silnika (np. sterowanie wentylacji)
– 250 VA. Regulacja opóźnienia od 25 s do 15 min.
Łącznik czasowy, programowalny
1 0670 53 Używany do włączania sterowania
grzejnikiem (wysyła
2 polecenia, komfort/obniżone) lub
do programowania włączenia/wyłączenia
obwodu elektrycznego.
Wyświetlanie aktualnego programu.
Program 7-dniowy.
Ilość programów: maks. 28.
1 wyjście z zestykiem przełącznym.
Zasilanie: 230 V~ – 50 Hz.
Moc maks.: 2300 W.
Łącznik ze zdalnym sterowaniem – 2000 W
0670 61
1
Może być załączony z drugiego miejsca przez
dodatkowy przycisk nr. ref. 0670 31.
Łącznik 2-biegunowy – 16 AX
Umożliwia jednoczesne załączanie lub rozłączanie
biegunów fazowego i neutralnego.
Pojemność zacisków: 2 x 2,5 mm2 lub 1 x 4 mm
0670 20 Może być podświetlany lub ze wskaźnikiem
10
nr ref. 6650 90/91 i klawiszem nr ref. 0680 23
(biały) lub nr ref. 0683 23 (tytanowy) lub
0679 23 (grafitowy).
Łącznik uniwersalny cięgnowy – 10 AX
0670 08 Załączenie oświetlenia odbywa się poprzez
10
pociągnięcie cięgna.
Cięgno do mechanizmu cięgnowego
10 0898 05 Długość 1,5 m
0670 53 Tekstura miedź
.
