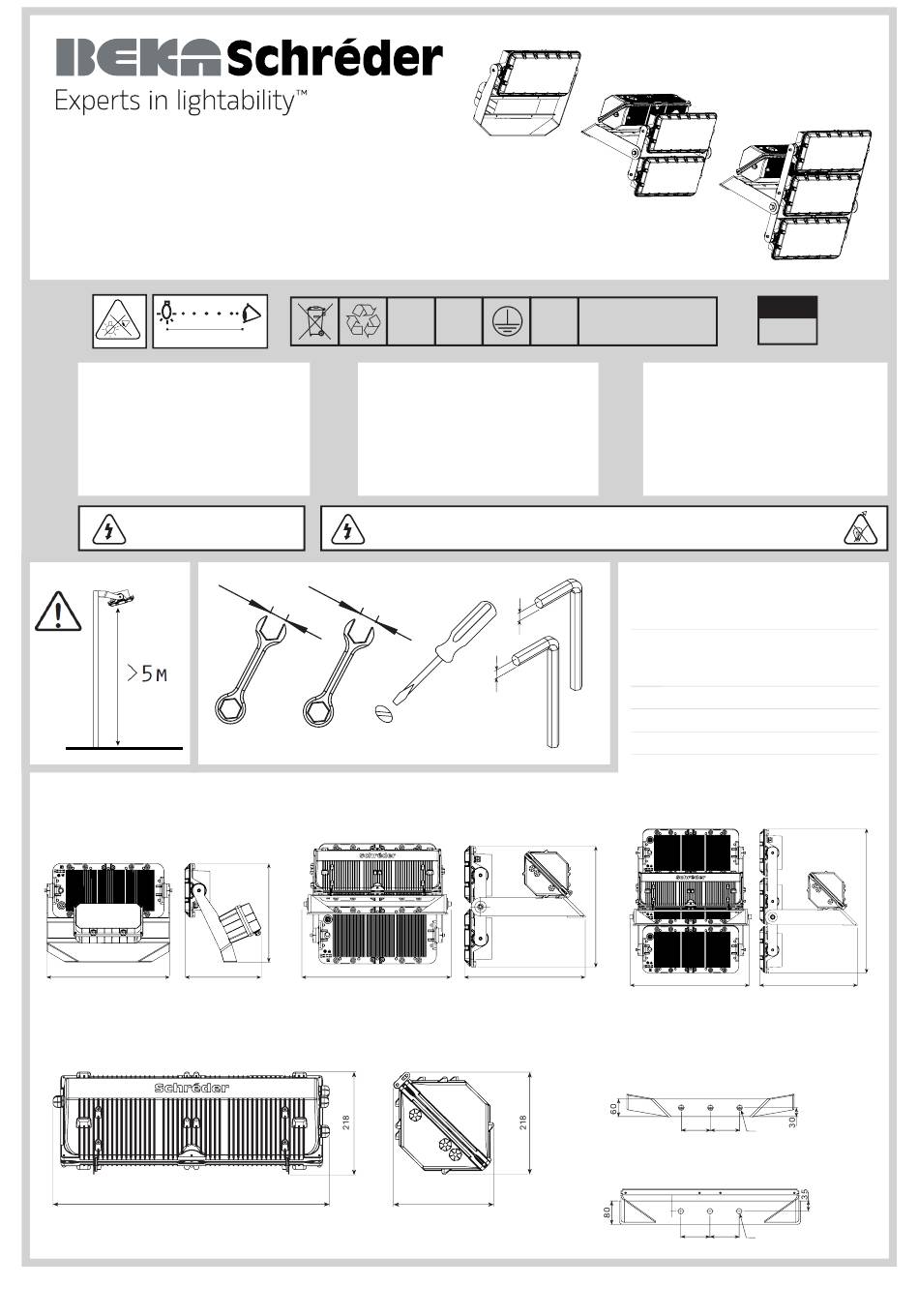

BEKA Schreder OMNIblast-E Maxi Series Installation Instructions

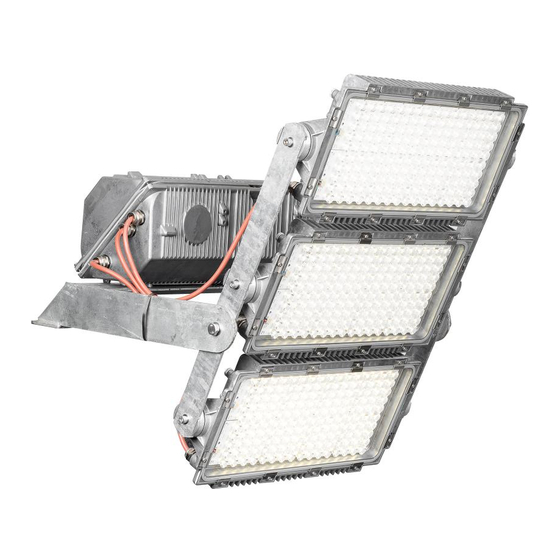

OMNIblast-E Maxi
1-2-3
min 19m / 63ft
RISK GROUP 2: CAUTION! Possibly hazardous optical radiation emitted
from this product. Do not stare at operating lamp. May be harmful to the
ENG eyes. The luminaire should be positioned so that prolonged staring into
the luminaire at a distance closer than 19 m is not expected. Connect to
the power supply in accordance with national regulation. Installation may
require advice from a qualified person. For indoor and outdoor use. The
product must be grounded. Make sure the construc-tion is strong enough
to support the product. The light source fitted in this luminaire shall only
be replaced by a Schréder employee or agent or a similar qualified
person. If the external flexible cable or cord of this luminaire is damaged,
it shall be exclusively replaced by the manufacturer or his service agent or
a similar qualified person in order to avoid a hazard.
CAUTION, RISK OF ELECTRIC SHOCK
Please note: Tools are not included
OMNIblast-1-E Maxi
A
Remote Gearbox *
592
* Optional to OMNIblast-2-E & 3-E Maxi
All manuals and user guides at all-guides.com
SANS
60598
RISQUE GROUPE 2: ATTENTION ! Ce produit émet potentiellement des
rayons dangereux pour la vue. Regarder directement la source lumineuse
FRA et de manière continue pourrait causer des lésions aux yeux. Le luminaire
doit être installé de façon à ne pas pouvoir regarder la source lumineuse
directement de manière continue à moins de 19 m. Connectez l'alimentation
en respect de la réglementation nationale. L'installation nécessite l'intervention
d'une personne qualifiée. Destinée à un usage en intérieur ou en extérieur. Le
produit doit être raccordé à la terre. Assurez-vous que la construction est assez
solide pour supporter le poids du produit. La source de lumière intégrée dans
ce luminaire peut uniquement être remplacée par un employé de Schréder,
un agent ou une autre personne qualifiée. Si vous constatez des dégâts sur
le cordon externe du luminaire, celui-ci doit être remplacé exclusivement par
le fournisseur, son agent de service ou une per-sonne qualifiée de manière à
écarter tout danger.
CAUTION - Possibly hazardous optical radiation emmited from this product. Do not stare at operating lamp. May be harmful to
eyes. The luminaire should be positioned so that prolonged staring into the luminaire at a distance closer than 1.9m is not expected.
24
19
C
B A
455W to
IP 66
1422W
4
6
4x 0.5
OMNIblast-2-E Maxi
B
212
198-264V - 50Hz
GRUPO DE RISCO 2: ATENÇÃO! Possível risco ótico por radiação emitida
a partir deste produto. Não olhar para a luz em funcionamento. Pode ser
POR prejudicial para os olhos. A luminária deve ser posicion-ada de modo a
que não seja expectável um olhar prolongado para a luminária em fun-
cionamento a uma distância inferior a 19m. Ligue a fonte de alimentação
em conformidade com a regulamentação nacional. A in-stalação deve ser
executada por técnico qualificado. Para exterior e interior. O produto deve ser
ligado à terra. Certifique-se que a estrutura de montagem tem a resistência
necessária para suportar os produtos. A fonte de luz montada nesta luminária
só pode ser substituída por um funcionário ou agente da Schréder ou por
profissional qualificado autorizado para o efeito. Se o cabo flexível externo
ou a cablagem desta luminária estiver danificado, deve ser exclusivamente
substituída pelo fabricante ou pelo seu representante ou por pessoa com
qualificações semelhantes a fim de evitar situações de risco.
RISK GROUP 2
Dimensions
A B C
mm mm mm
1-E 595 459 355
2-E 650 527 531
3-E 658 527 777
OMNIblast-3-E Maxi
C
A
Stirrup Mounting Holes
OMNIblast-1-E Maxi
100 100
OMNIblast-2-E & 3-E Maxi
100 100
IK
10
Incl. Excl.
Gear Gear
Box Box CxS
kg kg m 2
17 11 0.189
34 22 0.289
44.6 28 0.429
C
B
ø18
ø18
1/3
