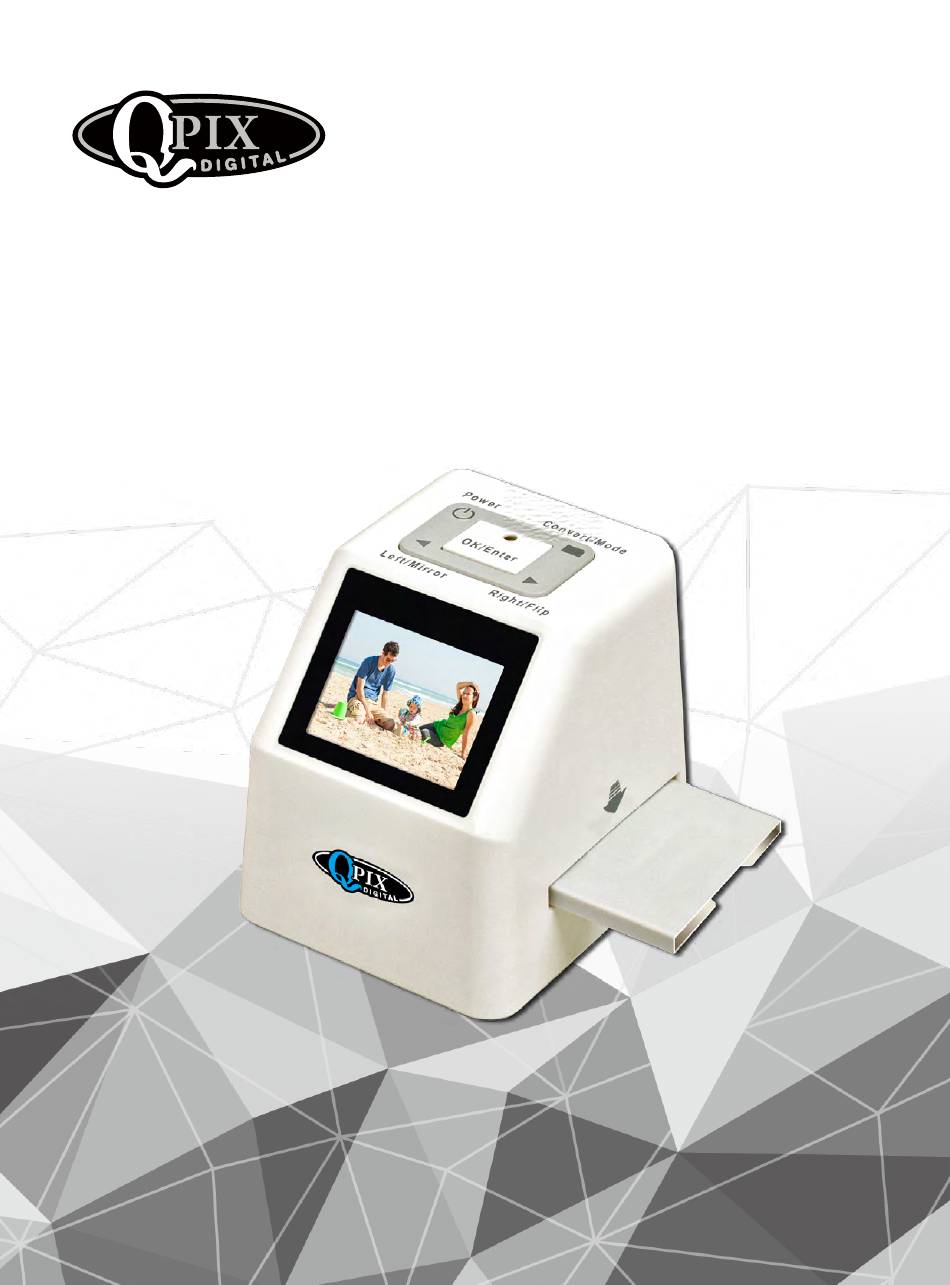

- Page 1 MDFC-1400 DIGITAL 110 / 135 / 126KPK / Super 8 NEGATIVE & SLIDE CONVERTER User's manual...
-
Page 2: Table Of Contents
User Manual For correct usage please read these instructions carefully and keeps in a safe place for future reference! Contents 1.Preface..................1 2.Safety Precautions..............1 3.Package contents................2 4.Description of parts..............3 5.Negative holder loading method..........4 6.Loading Slide................5 7.Operation Guided ...............6 8.Product Specification..............14 9.Declaration.................15... -
Page 3: Preface
1: Preface Thank you for purchasing this product! Please read this user's manual carefully before using this product. Please retain this manual for future reference. Please use this product correctly 2.Safety Precautions • Do not disassemble this unit. Do not touch inner part of the scanner after dropping or other damage •... -
Page 4: Package Contents
3: Package contents • Film scanner • Negative Film Holder • Positive Slide Holder • 110 Film Holder • Super 8 • AC/DC adapter • USB cable • Cleaning brush • TV cable • User Manual... -
Page 5: Description Of Parts
4: Description of parts Negative Film Holder Film scanner Slide Holder THIS SIDE UP 110 Insert TV cable THIS SIDE UP Super8 Insert USB cable Super 8 MDFC-1400 DIGITAL 110 / 135 / 126KPK / Super 8 NEGATIVE & SLIDE CONVERTER User's manual Brush Adapter... -
Page 6: Negative Holder Loading Method
5: Negative holder loading method a.Hold up the negative toward the light. Face the right side of the negative to yourself. b.Take out negative holder out. Let the side with “open” logo face yourself, and let the side with “ ◄ ”logo face down. Open the negative holder, then place negative into recessed area in the holder.Close the negative holder and press the edges so... -
Page 7: Loading Slide
6: Loading Slides a.Hold up the slide toward the light. Face the righ side of the slide to yourself. (we don't provide white small holder) b.Take out slide holder out. Let the side with “open” logo face yourself, and let the side with “... -
Page 8: Operation Guided
7: Operation Guided 1. Introduction of Menu ① ② ③ ④ ⑤ ⑥ ⑦ ① Language mode ④ Format ② USB mode ⑤ Playback mode ③ Capture mode ⑥ Film Type ⑦Resolution 2. Capture Picture 2.1 Before scanning please make sure the inner backlight panel is clean. - Page 9 2.2 In main Menu mode press OK/ENTER enter capture mode, then press Convert/Mode then press OK/Enter the picture would be captured. OK/Enter Convert/Mode OK/Enter 2.3 Before pressing to capture picture, you can press left button to mirror and press right button to flip the current picture. And you can press OK button to set Exposure.
- Page 10 Then press Convert/Mode button again back to main menu. Mirror Press left key ,the image position be altered from left to right Filp Press right key,the image position be altered from up to down ENTER Press ENTER to set exposure compensation...
- Page 11 3. Operation Guide In main menu, press ◄ or ►, until film mode ,then press OK/ENTER you can chose negative(110, 135, 126KPK), slide(110, 135, 126KPK or Super8), B&W(110, 135, 126KPK) ENTER 4.How to playback captured picture In main menu, press ◄ or ►, until playback mode, press OK/ENTER to the picture auto-playback mode press again to stop auto playback and you can view captured pictures manually, you can press ◄...
- Page 12 ENTER ENTER ① ④ ② ⑤ ③ ⑥ ① The current picture rotate 90 digree clockwisely ② The current picture rotate 90 digree anticlockwisely ③ Deleting the current picture from memory card ④ Exit the submenu edit mode,back ⑤ Saving the current edited picture ⑥...
- Page 13 5. Setting Language Under main menu mode, press ◄ or ► until language mode, press OK/ ENTER to chose language, then press ◄ or ► and OK/ENTER, one of following 8 language can be set: English, Franch, German, Italian, Spanish, T-Chinese, S-Chinese, Japanese.
- Page 14 7. Formatting In the main menu, press ◄ or ► to Format mode, press OK/ENTER button to enter. Note: After using this function, all the information in the Micro SD card will be deleted, please note it !
- Page 15 8. Connect to computer Under main menu mode, press ◄ or ► until USB MSDC, press OK/ENTER after successfull connectting to computer, you can view and edit captured pictures.
-
Page 16: Product Specification
8: Product Specification Function : Film scanner/USB MSDC Interface: USB 2.0 Image Sensor : 14.0 Mega pixels(4416*3312) 1/2.3” CMOS sensor Display: Color 2.4" TFT LCD Exposure Control : Automatic / Manual (-2.0 EV~ +2.0EV) White Balance : Automatic Resolution : 14.0 Mega pixels/ 22Mega pixels(interpolation) Film type : 135 Film(36*24mm) / 126KPK Film(27*27mm) -
Page 17: Declaration
9: Declaration Please note products spec is subject to improvement .Any changes of product will not make additional specify. Please Note: We reserve the right to change the appearance of the product, specifications, performance, parameters and design without prior notice. The pictures of color box and manual are for reference only. - Page 18 使用指南 为了能让你更好的使用我公司产品，请仔细阅读本说明书，并妥善 保存，以供参考！ 目录 1.前言....................1 2.注意及保养事项................1 3.包装说明..................2 4.产品配件说明................3 5.负片夹的使用方法................4 6.正片夹的使用方法................5 7.操作指南 ..................6 8.产品规格表.................14 9.申明....................15...
-
Page 19: 注意及保养事项
一、前言 感谢您购买本产品！在使用本产品前，请先仔细阅读本使用说明书。 请务必妥善保管好本说明书，以便日后能随时查阅。 二、注意及保养事项 · 请勿尝试对机器的任何部分进行拆解或改装。 · 本产品跌落或遭受其他损坏之后，请勿接触扫描仪的内部，以免受到 伤害。 · 如果产品使用时冒烟、发出异味或出现其他异常，应立即停止使用。 · 请勿使用酒精、汽油、稀释剂等有机溶剂来清洁器材。 · 请勿在潮湿多尘的区域工作。 · 请不要插入太多以USB端口供电的电脑周边产品，以免过载导致产品 运行不顺畅。 · 请使用符合标准尺寸的底片。 · 清洁：为了扫描出效果图是最佳状态，请在使用前确认机器的清洁 度。 · 非使用期：当产品长时间不使用时，请将电源取出。 · 本机最大支持32GB SD卡，但建议使用16GB或以下容量的SD卡，因 为机器首先会读取插入的SD卡并计算出最多能存取的照片数量，使用 太大的SD卡可能导致开机时间延长，甚至可能出现卡机的现象， 如果 出现卡机或死机的情况，请拔出SD卡，然后拔掉重插电源再开机。 ※ 为了保护机器及节约能源，开机状态下连续30分钟没有操作，本产品 将自动关机，重按电源开机键即可开始工作。... -
Page 20: 包装说明
3: 包装清单 · 扫描仪 · 负片夹 · 正片夹 · 110 片夹 · Super 8片夹 · AC/DC 电源适配器 · USB 线 · 清洁刷 · TV 线 · 说明书... -
Page 21: 产品配件说明
4: 产品示意图 负片夹 扫描仪 正片夹 THIS SIDE UP 110 Insert TV线 110 片夹 THIS SIDE UP Super8 Insert USB线 Super 8片夹 MDFC-1400 DIGITAL 110 / 135 / 126KPK / Super 8 NEGATIVE & SLIDE CONVERTER User's manual 清洁刷 电源适配器 说明书 •... -
Page 22: 负片夹的使用方法
5: 负片夹的使用方法 a.手持底片对着光亮处，将底片的正确的一 面对着自己 b.取出负片夹，将有标“2”丝印朝上，把 负片夹打开，放入底片。（底片也可长条 安装至负片夹中，形成抽拉式），负片夹 也可配合Super8及110片夹使用，合上负 片夹，并将扣位压紧。e c. 将负片夹按正确方式插入扫描仪内进行 扫描 . -
Page 23: 正片夹的使用方法
6: 正片夹的使用方法 a.手持胶片对着光亮处，将胶片的正确的一 面对着自己并扣压至小片夹中（单独小片 夹暂不提供） b.取出正片夹，将有丝印的一面对着自己， 把正片夹打开，放入安装好底片，合上正 片夹，并将扣位压紧 c.将正片夹按正确方式插入扫描仪内进行扫 描。 • 拿取底片时应注意避免划伤、触碰图像区域（最好戴上手套）。如清 洁底片，建议用压缩棉布擦除灰尘！... -
Page 24: 操作指南
7: 操作指南 1. 主菜单设置介绍 ① ② ③ ④ ⑤ ⑥ ⑦ ① 语言设置 ④ 格式化 ② 连接USB ⑤ 预览回放 ③ 扫描设置 ⑥ 底片模式 ⑦ 分辨率设置 2. 采集图像 2.1 扫描照片前请确认产品背光源是否清洁,清洁背光上脏污时，请将清 洁刷从产品右侧面伸入清洁。... - Page 25 2.2 确认背光清洁后在主菜单扫描模式下按"Ok/Enter"' 键进入扫描模 式，在扫描模式下依次按"Concert/Mode"键与"Ok/Enter"键便可对 当前图像进行扫描；另在扫描模下按两次“Concert/Mode”可直接 退出到主菜单模式。 OK/Enter Convert/Mode OK/Enter 2.3 进入扫描模式下，在您扫描保存照片前可以按左键，当前图片成镜像 显示；按右键，当前图片上下翻转；按OK/ENTER键进入EV以RGB设置 项。.
- Page 26 Mirror 当前扫描模式下按“Left/Mirror”，显示的是镜像后照片。 Filp 当前扫描模式下按“Right/Flip”，显示的是上下翻转后的图像。 ENTER 当前扫描模式下按“OK/Enter”进入EV、RGB设置项。...
- Page 27 3. 底片模式类型选择 主菜单模式下按 ◄ 或 ►键找到底片模式 ,再按“OK/Enter”便可进入底片模 式类型选择负片模式（110、126KPK、135）、正片模式（Super8、110、 126KPK、135）、黑白模式（110、126KPK、135）。 ENTER 4.照片预览 主菜单模式下按◄ 或 ►找到照片预览模式，按“OK/Enter”便可进入自动 播放已扫描的照片，再按“OK/Enter”进入手动选择预览照片，再次按“OK/ Enter”便可进入选择：旋转、删除、保存、退出、返回主菜单进行编辑照 片。 ENTER...
- Page 28 ENTER ENTER ① ④ ② ⑤ ③ ⑥ ① 按左右键选择此图标按OK/Enter便可对当前画面顺时针旋转90° ② 按左右键选择此图标按OK/Enter便可对当前画面逆时针旋转90° ③ 按左右键选择此图标并按OK/Enter可删除当前照片 ④ 按左右键选择此图标并按OK/Enter可返回到预览自动播放画面 ⑤ 按左右键选择此图标并按OK/Enter可保存当前已旋转过的照片 ⑥ 按左右键选择此图标并按OK/Enter可返回到主菜单...
- Page 29 5. 语言选择设定 主菜单模式下按◄ 或 ►键选择到语言设置模式，按“OK/Enter”可进入语言 设置，您可对产品设置成：英语、法语、德语、意大利语、西班牙语、繁体中 文、简体中文、日语。 ENTER 6. 影像解析度设定 主菜单模式下按◄ 或 ►键选择到分辨率设置模式，按“OK/Enter”键便可进 入影像解析度设定。 ENTER 7. 格式化 主菜单模式下按◄ 或 ►键选择到格式化模式,按“OK/Enter”键便可格式化您...
- Page 30 机器上所有的照片。 注意：使用此功能后，ＳＤ卡上所有的数据将会被清除，请注意备份资料！...
- Page 31 8. USB连接电脑 主菜单模式下按◄ 或 ►键选择到ＵＳＢ模式，按“OK/Enter”键便可在电脑 上查看您扫描出来的照片。...
-
Page 32: 产品规格表
8: 产品规格表 功能: 底片扫描/移动磁盘 接口: USB 2.0 传感器: 14.0 Mega pixels(4416*3312) 1/2.3”CMOS sensor 显示器: 2.4" TFT 彩屏 像素 : 14.0 Mega pixels/ 22Mega pixels(插值) 扫描质量(参考）: 3200Dpi & 4000 Dpi(插值) 底片型号: 35毫米底片、黑白片 、幻灯片 底片类型: 135 底片(36*24mm)、126KPK 底片(27*27mm)、 110 底片(17*13mm)、Super8 底片(4.01*5.79mm)、 正片、负片、黑白 光源: LED背光... - Page 33 9: 申明 本产品在改进的同时，资料可能有所变动，恕不另行通知。 请注意：我们保留更改产品外观，规格，性能，参数以及设计而 不另行通知的权利。彩盒及使用说明书内的图片仅供参考，实物 与图片可能会有不同，具体以实物为准。...
