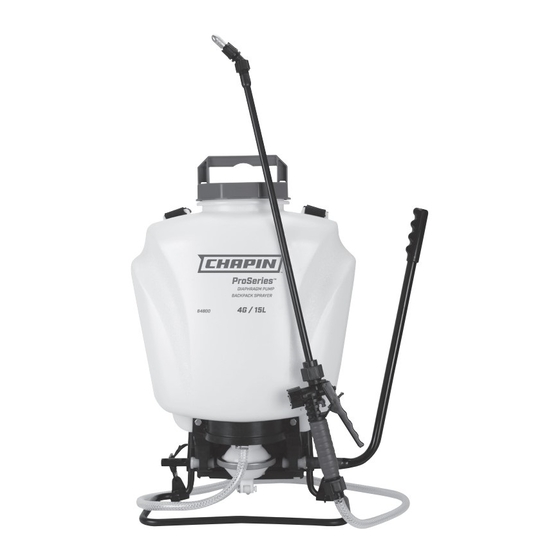

PROSERIES™

BACKPACK SPRAYER

Use and Care Manual

See website for warranty detail

Chapin International, Inc

P.O. Box 549 700 Ellicott St.

Batavia, NY 14021-0549 U.S.A.

Model 64800 • 4G/ 15L

1-800-950-4458 www.chapinmfg.com

WARNING

Carefully Read These Instructions Before Use

016767R0122

Need help?

Do you have a question about the PROSERIES Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Chapin PROSERIES Series

Page 1 Call: 1-800-950-4458 www.chapinmfg.com PROSERIES™ BACKPACK SPRAYER Use and Care Manual See website for warranty detail Chapin International, Inc P.O. Box 549 700 Ellicott St. Batavia, NY 14021-0549 U.S.A. Model 64800 • 4G/ 15L 1-800-950-4458 www.chapinmfg.com WARNING Carefully Read These Instructions Before Use...
Page 2 Chapin Backpack Sprayer Operator’s Manual - English WARNING WARNING: IMPROPER USE OR FAILURE TO FOLLOW INSTRUCTIONS CAN RESULT IN EXPLOSIVE FAILURE CAUSING SERIOUS EYE OR OTHER INJURY. For safe use of this product you must read and follow all instructions. Do not leave a pressurized sprayer in the hot sun.
Page 3 Chapin Backpack Sprayer Operator’s Manual - English APPLICATIONS & USE FOR YOUR SPRAYER Avoid using a sprayer for general cleaning purposes if plant protection or herbicide chemicals have already been used in the sprayer. If a sprayer has been used for plant protection or as an herbicide, clean the sprayer completely (see cleaning section) before using.
Page 4 Chapin Backpack Sprayer Operator’s Manual - English INSTALLING THE PUMP HANDLE The pump handle can be mounted on either side of the pump shaft (A). To A. Pump Shaft install the pump handle place the handle (C) over the shaft (A) aligning the D.
Page 5 Chapin Backpack Sprayer Operator’s Manual - English 3 STAGE FILTERING SYSTEM This backpack sprayer is equipped with a 3 stage ﬁltering system (see ﬁgure Stage 1 1). Stage 1 is a ﬁlter basket incorporated into the tank opening where ﬂuid is (Filter basket) added.
Page 6 Chapin Backpack Sprayer Operator’s Manual - English HELPFUL SPRAYING INFORMATION Use RAPID pump strokes to prime the pump. You will know the pressure chamber is ﬁlling with liquid when you feel ﬁrm resistance from the pump. The air in the pressure chamber is compressed from repeated strokes.
Page 7 Chapin Backpack Sprayer Operator’s Manual - English STORING / MAINTAINING YOUR SPRAYER • The sprayer should be stored out of direct sunlight in a cool dry space. • Before freezing weather make sure to drain all liquid in the tank, pump, pressure cylinder, hose, shut-off valve, wand and nozzle, to avoid liquid expansion and cracking in the sprayer components (See “Cleaning”...
Page 8 Chapin Backpack Sprayer Operator’s Manual - English DISASSEMBLING AND REPAIRING THE PUMP ASSEMBLY Filter Release the pressure from the sprayer and remove all liquid from Basket both the pressure chamber and tank. In-Tank Filter Remove ﬁlter basket and the In-tank ﬁlter from the pressure chamber (ﬁg.
Page 9 Chapin Backpack Sprayer Operator’s Manual - English DISASSEMBLING AND REPLACING THE DIAPHRAGM PUMP Unscrew diaphragm pump from pressure cylinder base. The use of a strap wrench or other mechanical means may be neccesary (ﬁg. 1). Remove cotter pin from diaphragm pump assembly pivot lever connection.
Page 10 Chapin Backpack Sprayer Operator’s Manual - English DISASSEMBLING AND REPAIRING THE SHUT OFF VALVE 1) Assembled shut-off valve (Figure 1). 2) Remove the retaining pin (A) (Figure 2) place the Figure 1 notched end of the retaining pin on a hard surface and push down.
Page 11 Chapin Backpack Sprayer Operator’s Manual - English REPLACEMENT PARTS ORDER INFORMATION 6-8122 6-8093 6-8096 Brass Poly Flat Fan Adjustable Nozzle Adjustable Nozzle Nozzle Retaining 6-8169 6-8148 6-8131 Filter Nozzle Kit Nozzle Kit Replacement Nozzle gasket Elbow with o-ring O-ring 6-8219...
Page 12 Straps 6-8152 Wand Clips Congratulations! You have just purchased a quality Chapin product. Register Your Sprayer Online@ www.chapinmfg.com/warranty.asp Chapin International, Inc P. O. Box 549 700 Ellicot St. • Batavia, NY 14021-0549 U.S.A. • 1-800-950-4458 • www.chapinmfg.com Due to our ongoing product improvement process, product speciﬁcations may change without notice. U.S. and foreign patents pending.
