Comet Antenna CP-035Plus Instruction Manual

簡易アルミパイプマスト
CP-035Plus
MODEL
お買い求めいただきまして誠にありがとうございます。
安全にお使いいただくために︕
ご使用の前に、この取扱説明書をよくお読みの上で正しくお使いください。
この取扱説明書は、必要なときにご覧になれるように大切に保管しておいてください。
【 特 長 】
● 三脚雲台のカメラねじ(1/4インチ)に対応。移動運用時のアンテナ取付に適したマストパイプです。
● 軸間70mmのUボルトセットを付属し、アパマン運用時のアンテナ取付にも対応しました。
● アルミパイプ部分は耐食性に優れたアルマイト処理を行っています。
● マルチユース基台 CST-20Plus
!
取付・設置上の注意
● 落下事故にならないよう、設置時にはねじやナット類はしっかりと締め付けて固定してください。
● 三脚取付時は設置物の重量バランスに注意し、転倒することがないようにしてください。
【 使用方法 】
お手持ちのアンテナ等を簡易アルミパイプマスト（CP-035）に取り付けて運用することができます。
●ベランダフェンス等水平マストに取り付けるて運用する
付属のUボルトセットで水平マスト等に取付が可能です（図1）。
Uボルト取付穴は、一般鋼管用50A(軸ピッチ70mm)M6ねじサイズのUボルトに対応しています。
●カメラ三脚に取り付けて運用する
CP-035の底面に三脚の雲台1/4インチのねじにねじ込んで設置します（図2）。
両端のねじ穴径は同じサイズです。
●マルチユース基台を取り付けて運用する
CST-20の付属カメラねじでCP-035の上面に固定します（図3）。

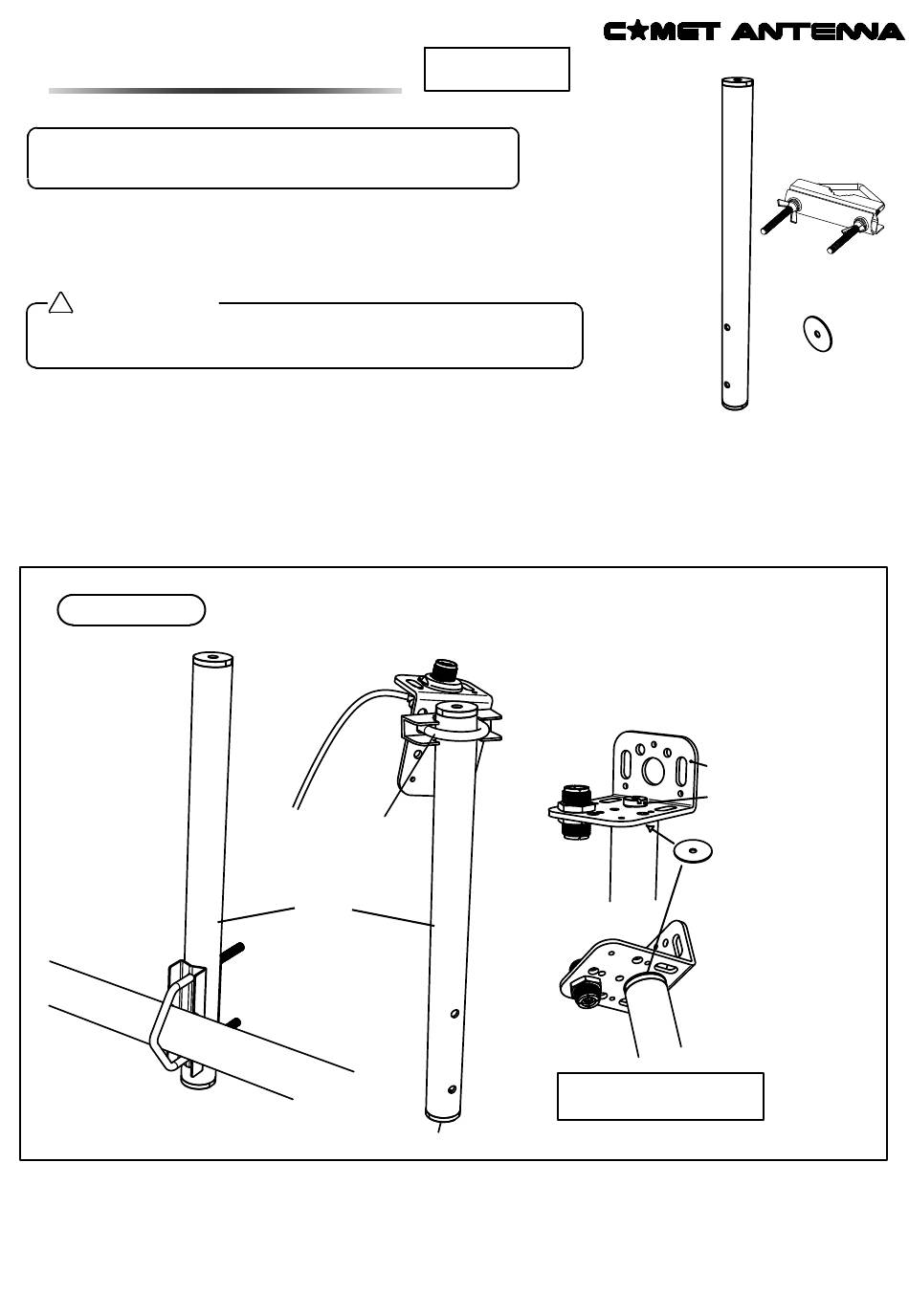

使い方の例
図1
CP-035Plus は
+
Uボルトセット(CUB-035)が
付属され、水平マストに取付可能です。
Uボルトのサイズ︓50A(軸間70mm)M6ねじ
【 点検とお手入れ 】
● 定期的に取付ねじ・金具類が緩んでいないかをチェックして、緩んでいる部品などは増し締めを行ってください。
● 経年変化などによる強度不足や変形した部品は、必ず取り替えてご使用ください。
コメット 株式会社
〒336-0026 埼玉県さいたま市南区辻 4-18-2
TEL 048-839-3132 (カスタマーサービス) FAX 048-839-3136
https://www.comet-ant.co.jp
+
や CST-20 との組み合わせ使用も可能です。
+
簡易アルミパイプマストにCST-20Plus
付属のUボルトセットで15°傾きをつけることが可能
Uボルトのサイズ︓25A(軸間41mm)M6ねじ
図2
CST-20Plus
U
ボルトセットが
付属されます。
CP-035
カメラ三脚に取り付ける
取扱説明書
を使用すると
+
図3
+
は
品質向上のため、予告なく外観・仕様を変更することがありますのでご了承ください。
製品仕様
◆寸法︓直径Φ28×長さ350 [mm]
◆質量︓約250g
◆材質︓パイプ A6063TD
インチねじ金具 C3604BD
◆両端ねじ穴サイズ︓1/4-20UNC
マルチユース基台
CST-20を先端に取り付け、
CST-20に付属のカメラねじで固定
CST-20
付属のカメラねじ
金具を直に取り付けると
金具が回転しやすいので、
付属のゴムシートを間に
挟むと回転しにくく
なります。
コネクター、CST-20Plus は
+
別売品のものです。
1st edi�on. Jun 2021. Printed in JAPAN.
Copyright (C) 2021 COMET CO.,LTD. All Rights Reserved.
【外観イメージ】
付属品︓Uボルトセット
CUB-035
付属品︓回り止め用
丸形ゴムシート
