6.2.2 Austausch der Druckanschlüsse P1 und/oder P2 (z.B. bei Dichtungsverschleiß)
• Vor dem Ausbau muss das Schmutzabscheider-Sieb en�ernt werden - siehe Kapitel 6.2.3.
• Drehen Sie den vorhandenen Druckanschluss mi�els passendem Inbusschlüssel durch
Drehen entgegen der Uhrzeigerrichtung heraus. Anschluss G 1/2 mit Inbusschlüssel 8 mm,
Anschluss G 1/4 mit Inbusschlüssel 4 mm.
• Drehen Sie den neuen Druckanschluss mit dem passenden Inbusschlüssel durch Drehen in
Uhrzeigerrichtung ein. Handfestes Anziehen reicht zur Abdichtung aus.
• Nach dem Einbau muss das Schmutzabscheider-Sieb eingebaut werden - siehe Kapitel 6.2.3
Ar�kel-Nr.: LPP30-ASS-G12
Ar�kel-Nr.: LPP30-ASS-G14

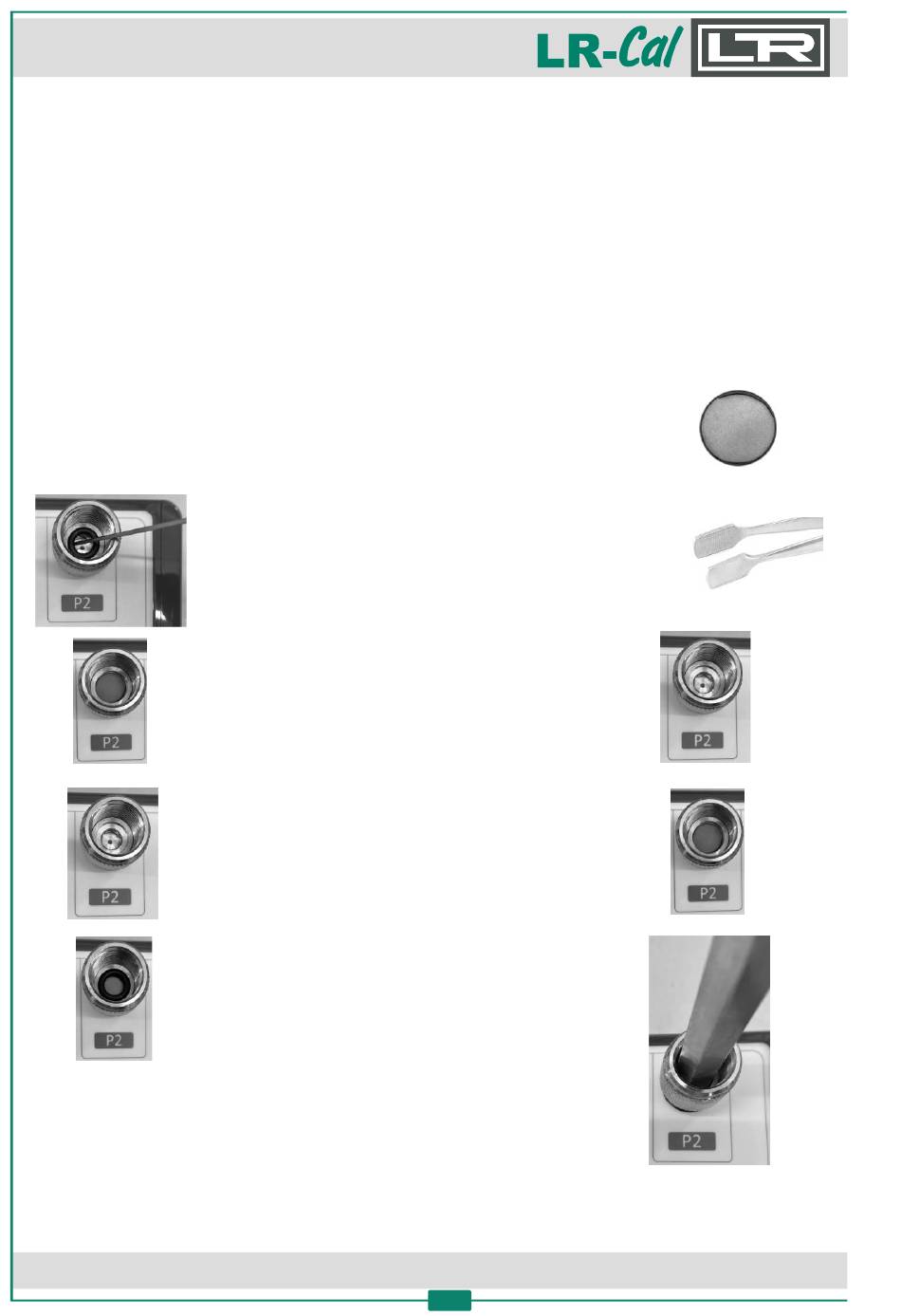

6.2.3 Austausch der Schmutzabscheider-Siebe
• Die Schmutzabscheider-Siebe befinden sich in den Druckanschlüssen P1 und P2
unterhalb des eingelegten Dichtringes.
• Drücken Sie den O-Ring in seine Passung, z.B. mit einem Inbusschlüssel
passender Größe (Außendurchmesser in etwa entsprechend dem
Durchmesser des O-Rings).
Ar�kel-Nr.: LAP-P-SIEB-G12
Ar�kel-Nr.: LAP-P-SIEB-G14
Tel. +49 (0) 7121-90920-0 • Fax +49 (0) 7121-90920-99 •
LAP-P elektrische Kalibrierprüfpumpe
LAP-P electric pressure test pump
= Baugruppe Druckanschluss G 1/2 (ohne Sieb)
= Baugruppe Druckanschluss G1/4 (ohne Sieb)
• Entnehmen Sie den sichtbaren O-Ring im Druckanschluss mit einer nicht
spitzen Pinze�e oder eines anderen nicht schar�an�gen
Werkzeugs.
Der O-Ring darf dabei nicht beschädigt werden.
• En�ernen Sie das Schmutzabscheider-Sieb mit
einer Pinze�e.
• Legen Sie ein neues Schmutzabscheider-Sieb in
die Passung im Anschluss ein.
• Legen Sie den O-Ring über das Schmutzabscheider-
Sieb ein.
= 5 Stück Schmutzabscheider-Siebe für G 1/2 Druckanschluss
= 5 Stück Schmutzabscheider-Siebe für G 1/4 Druckanschluss
