ATTENZIONE! Prima di effettuare qualsiasi operazione con l'unità, leggere con attenzione questo manuale e conservarlo accuratamente per
riferimenti futuri. Contiene informazioni importanti riguardo l'installazione, l'uso e la manutenzione dell'unità.
Avvertenze generali
Cablecross è un sistema di protezione concepito per escludere l'eventualità di danni causati dal traffico pedonale e/o veicolare a cavi e/o tubi, nonché per
evitare ai pedoni di inciampare innavvertitamente in questi ultimi. L'uso è inteso per installazioni temporanee e deve essere in accordo con le vigenti nor-
me di sicurezza. • Il singolo utente è responsabile del tipo di posa e delle linee che utilizza nonché delle condutture impiegate per proteggere l'impianto
attraverso l'utilizzo delle pedane passacavo.
Attenzioni e precauzioni per l'installazione
• L' uso scorretto di questo prodotto può causare shock elettrici e danni a cose e/o persone. • Non inserire connettori, spine, prese o giunzioni all'interno
dell'installazione. • Non utilizzare il prodotto come superficie di lavoro: non tagliare, non forare, non martellare. • Ispezionare accuratamente l'area desi-
gnata prima dell'installazione assicurandosi che sia idonea e priva di rischi per la sicurezza. • Installare il prodotto esclusivamente su una superficie piana,
pulita e livellata; superfici inclinate, sdrucciolevoli, irregolari o danneggiate possono essere causa di incidenti. • Il prodotto può essere causa di incidenti
se non chiaramente visibile da pedoni e conducenti di veicoli; assicurarsi che l'installazione sia sempre pulita e ben visibile. Si ricorda che nel caso in cui
le pedane passacavo vengano utilizzate su strade o marciapiedi pubblici etc. è necessario utilizzare segnali / indicazioni di pericolo • Testare l'installazione
prima dell'uso ed ispezionarla periodicamente. • Dividere i cavi e/o i tubi per tipo di servizio (comunicazione, passaggio fluidi, elettricità ecc.) assegnan-
doli a canaline separate. • Assicurarsi che il traffico veicolare proceda lentamente e con cautela sopra la pedana/e. • Non sostare con pesi sulla pedana,
oltrepassare solo con carichi momentanei. • Non sovrapporre scale, ponteggi o qualsiasi tipo di struttura. • Evitare carichi concentrati.
TECHNICAL DATA
Materiale di base
Materiale del coperchio
Densità totale
Protezione ingresso
Sicurezza elettrica Secondo direttive Europee 73/23/CE
Resistenza al fuoco
Aderenza al suolo Base con cavità reticolari
Carico statico Max 3500 kg su una superficie 20 x 20 cm c.ca
Peso
Misure (LxAxP)
Canalette (LxAxP)
In generale, una volta installate le pedane sono abbastanza stabili da poter essere calpestate senza problemi e senza la necessità di installare altri dispositivi.
In casi particolari in cui sussiste il pericolo che durante l'utilizzo la serie di pedane possa spostarsi si consiglia di ancorarle al suolo con dispositivi accessori.
Fare attenzione che il pannello di chiusura sia correttamente ancorato alla base. Solo in questo modo si eviteranno aperture accidentali del coperchio
durante le sollecitazioni.

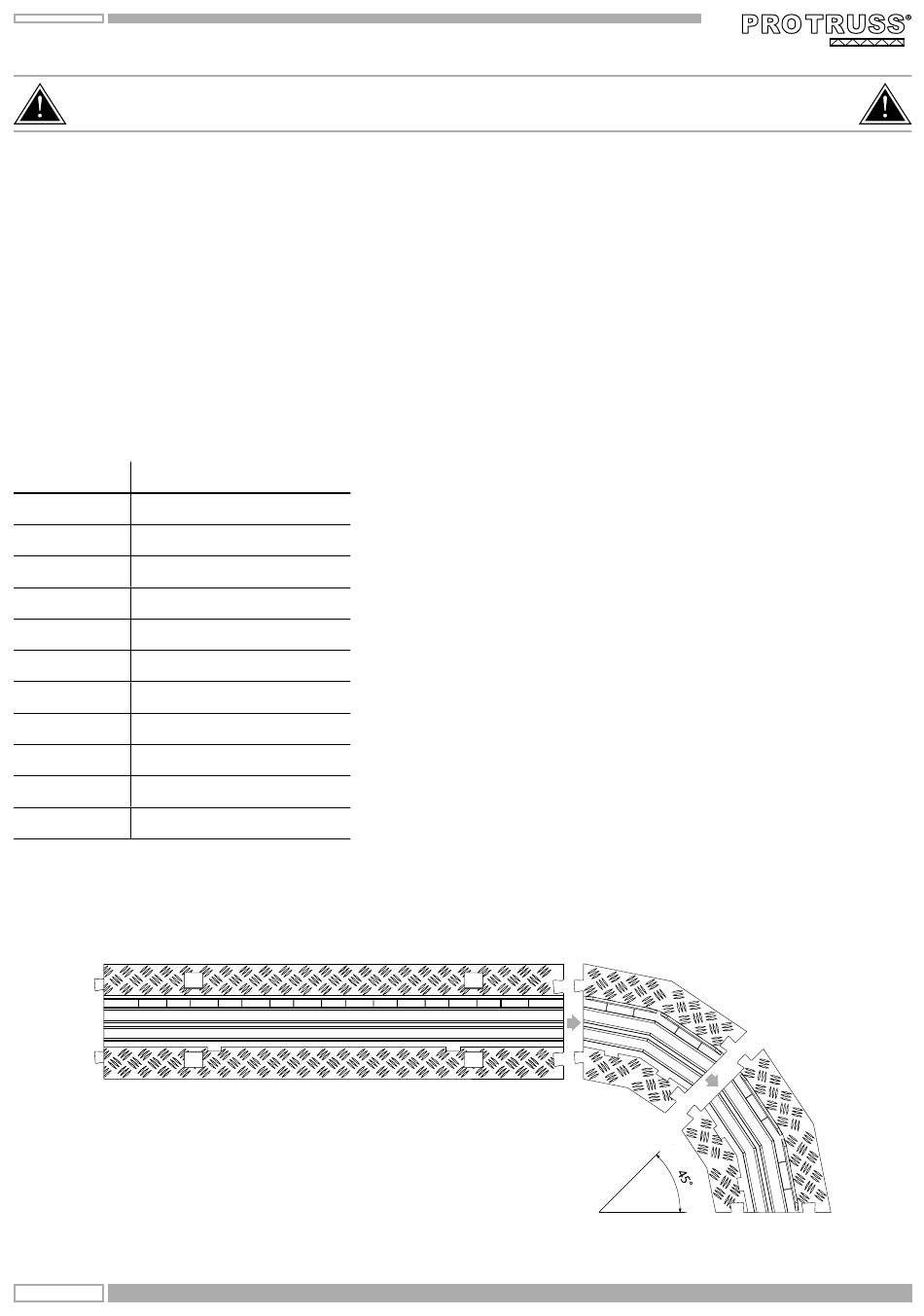

Fig.1
Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente
manuale di istruzioni. Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
Per qualsiasi necessità si prega di contattare il nostro ufficio tecnico: tel. +39 0771 72190 fax +39 0771 721955 - service@musiclights.it
CC230
CC230
Poliuretano
Polietilene misto a PVC
1350g/dm
3
IP30XC
Classe 1
7,9 kg
1000x45x250 mm
2 (1000x30x30 mm)
CC230
Rev002 - 08/12 ©2012 Music & Lights S.r.l. - Italy - www.musiclights.it
Descrizione
Pedana passacavo robusta a due corsie per l'attraversamento di condutture fino a 30mm di
sezione.
• Base: modulo costruito in poliuretano espanso semi-rigido ad alta densità
• Pannello di chiusura: polietilene antiscivolo di colore giallo
• Elementi catarifrangenti e simbologia di sicurezza per un facile avvistamento e un sicuro
attraversamento
• Cerniera di giunzione ideata per installare e rimuovere le coperture in modo rapido
• Rampe laterali con lieve pendenza per l'attraversamento anche su piccole ruote, passeg-
gini e sedie a rotelle
• Superficie inferiore realizzata per ottenere massima aderenza al suolo
• Ogni modulo è dotato di ergonomica e comoda maniglia per il trasporto, realizzata in
rilievo
• Modulazione a coda di rondine per installazione semplificata e fissaggio rapido
• 2 canali per la posa di condutture fino a 30mm di sezione
• Pratici condotti per lo smistamento tra le reciproche corsie
• Proprietà ignifughe, di isolamento elettrico e di resistenza ad acidi e solventi
Istruzioni di montaggio
1. Montare le sezioni allineando gli innesti a coda di rondine femmina sopra quelli maschio.
2. Premere con il piede per incastrare gli innesti femmina con quelli maschio.
3. Aprire i coperchi delle pedane e sistemare i cavi all'interno delle canalette. Poi richiudere
i coperchi.
4. Verificare la corretta installazione ed ispezionare periodicamente.
NOTA - Per ottenere una curva con un angolo di 90°, occorrono 2 moduli CC230CR45 (fig.1).
IT
Manuale Utente
CC230CR45
