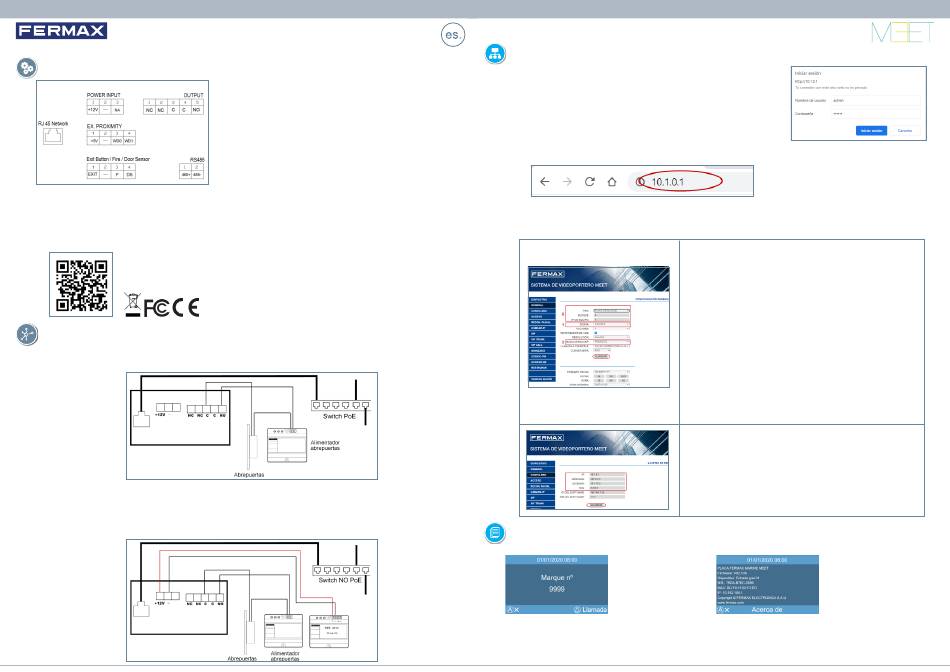

GUIA RÁPIDA: INSTALACIÓN PLACA MARINE
Cod. 970189 V09_20
BORNES DE CONEXIÓN
Más información en meet.fermax.com
ESQUEMAS BÁSICOS
Esquema básico utilizando Switch PoE.
Utilizar únicamente un alimentador con un voltaje y amperaje apropiado para el abrepuertas a utilizar.
Esquema básico utilizando Switch no PoE
Alimentar la placa mediante una fuente FERMAX Ref. 4813 (12 Vcc 2A).
Utilizar un alimentador con un voltaje y amperaje apropiado para el abrepuertas a utilizar.
No alimentar la placa y el abrepuertas con una misma fuente.
POWER INPUT:
Alimentación de 12 Vcc para los
casos en que no se disponga de LAN PoE.
OUTPUT:
Salida de relé para control del abrepuertas.
• NC. Contacto normalmente cerrado.
• NO: Contacto normalmente abierto.
• C: Común.
NOTA: Los contactos NC y C están duplicados y unidos
internamente.
EX PROXIMITY:
• (WD0-WD1) Entrada/salida Wiegand.
• (+5V, -) Salida auxiliar de 5 Vcc.
EXIT BUTTON /FIRE / DOOR SENSOR:
• (EXIT, -) Conexión para botón de apertura desde
el interior.
• (FIRE, -) Entrada de contacto seco para el disparo de
la alarma de fuego y desbloqueo de puertas del bloque.
• (DS, -) Conexión para el sensor de puerta abierta.
RS485:
Salida R485 para el módulo Ref.1491 / Ref.1490
/ Ref.1494/ Ref.9545.
RJ 45 NETWORK:
Conector RJ 45 para LAN.
PROGRAMACIÓN BÁSICA DESDE PC
• La programación de la placa se realiza exclusivamente a través
de un PC conectado a la misma LAN, mediante un navegador
web (Chrome preferiblemente), accediendo a la IP de la placa.
• La IP por defecto es: 10.1.0.1
• El PC deberá tener una IP del mismo rango que la IP de la placa.
Ejemplo: Para el caso en que la IP de la placa sea 10.1.0.1, la
IP del PC tendrá que ser del tipo 10.X.X.X con una máscara
de subred 255.0.0.0.
• Asignar, como mínimo, los parámetros indicados en la siguiente tabla.
• Es necesario realizar una planificación previa de la instalación, para definir los parámetros a
asignar a cada dispositivo.
INFORMACIÓN EN PANTALLA
Es posible obtener información básica de la configuración del equipo a través de la propia pantalla.
1. Marcar 9999,
seguido de la
tecla "B".
Para iniciar sesión, identificarse con
el nombre de usuario y contraseña.
Valores por defecto:
• Usuario: admin
• Contraseña: 123456
GENERAL
1. LANGUAGE (Idioma): Seleccionar ESPAÑOL
(por defecto viene en INGLÉS).
2. TIPO: Escoger PLACA DE BLOQUE o ENTRADA
GRAL. Dependiendo de la opción escogida, los
campos de abajo serán diferentes
• Si PLACA DE BLOQUE
• BLOQUE: Número de bloque
• Nº DE EQUIPO: Número de placa dentro del
bloque. Si solo hay una 1 dejar en 1.
• Si ENTRADA GRAL
• Nº DE EQUIPO: Número de entrada general.
Si solo hay 1 dejar en 1.
3. Modo desvío SIP: PARALELO
Confirmar con GUARDAR
RED
Indicar los parámetros de red asignados a esta placa:
• IP: Dirección IP de la placa
• MÁSCARA: Máscara de Subred
• GATEWAY: Puerta de enlace
• DNS: Dirección servidor DNS
Confirmar con GUARDAR
2. La pantalla mostrará
información acerca de
su configuración:
• Versión de Firmware
• Configuración
GENERAL
• Número de serie
• MAC
• Dirección IP
