Summary of Contents for Amewi AMX PLANES TASMAN STOL 1500mm

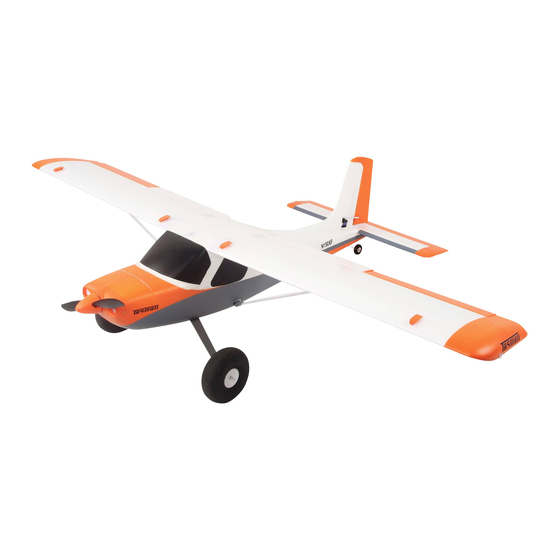

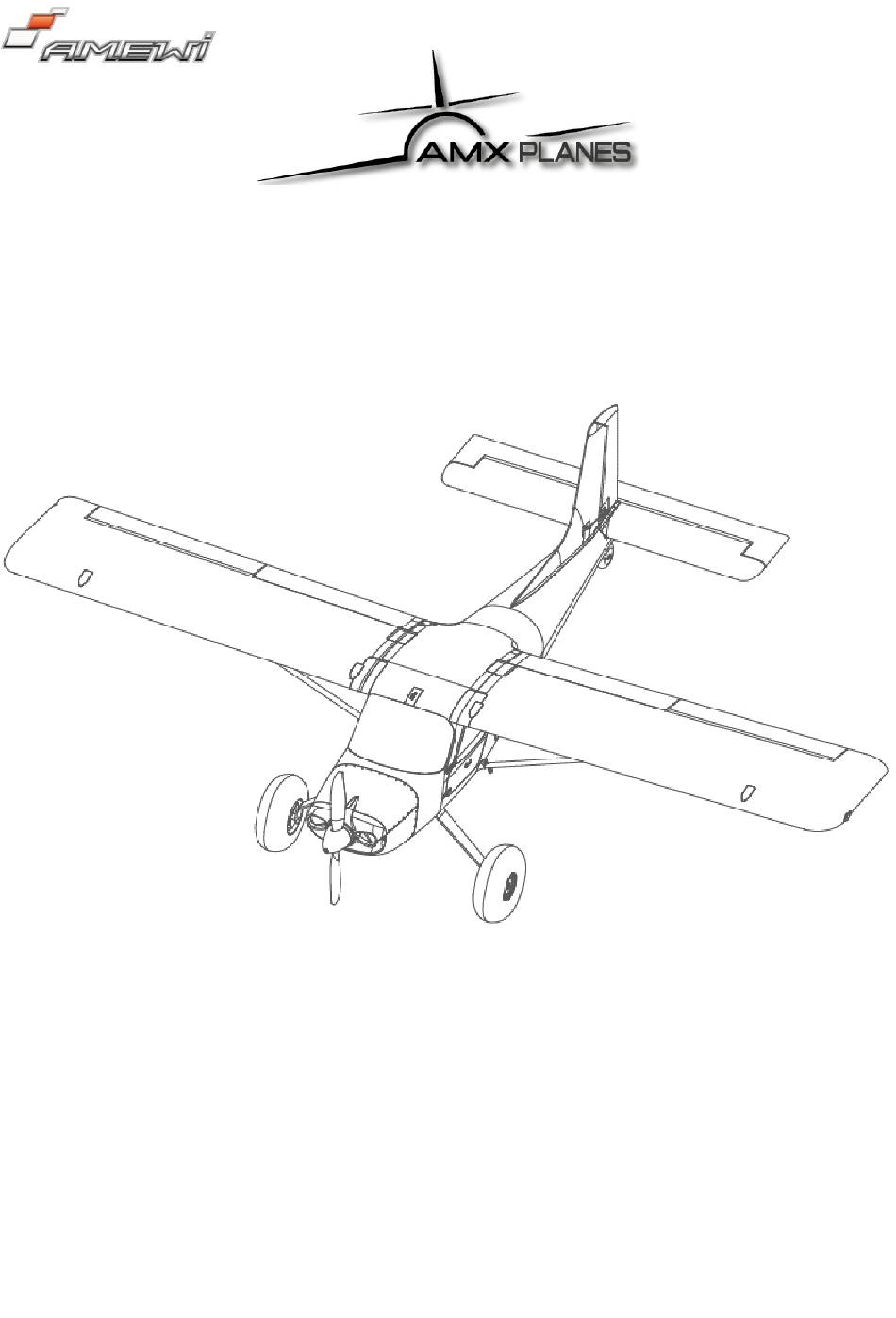

- Page 1 TASMAN STOL 1500mm BEDIENUNGSANLEITUNG / MANUAL...
- Page 2 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN...
- Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU (RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchter Batterien und Akkus...
-
Page 7: Vielen Dank
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN THANK YOU VIELEN DANK / Vielen Dank für den Kauf des der AMXPLANES Tasman. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the AMXPLANES Tasman. Please read the instruction manual carefully and keep it for future reference. WARNUNG WARNING Dieses ferngesteuerte Flugzeug ist kein Spielzeug. - Page 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN WICHTIGE HINWEISE / IMPORTANT NOTICE Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden.
- Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert hab en • dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie •...
- Page 10 Alle AMXPLANES Modelle finden Sie unter https://amxplanes.amewi.com AMXPLANES is the new premium aircraft line from Amewi. From the first design to the production of individual basic materials to the later completion, these models are designed with the highest precision in mind. A well-thought-out drive concept and the most modern electronics particularly distinguish our AMXPLANES aircraft.
- Page 11 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN PRODUKTÜBERSICHT / PRODUCT OVERVIEW Der AMXPLANES Tasman ist ein STOL-fähiges Hochdecker-Flugzeug mit sportlichen Flugeigenschaften und 3D-Kunstflugleistungen. Die beeindruckenden Flugeigenschaften der Tasman und die großen, luftgefüllten, stoßabsorbierenden Reifen machen kurze Starts und aggressive Landungen auf jeder Art von Oberfläche einfach. Der 4S-kompatible Brushless-Motor, der 40A-Regler, der 2-Blatt-Propeller und ein 4S-Lipo-Akku erwiesen sich als optimales Setup für Leistung und Flugdauer, so dass das Flugzeug problemlos schweben, rollen, loopen und im Rückenflug fliegen kann, was es als Trainer für Fortgeschrittene sehr empfehlenswert macht.
- Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN LIEFERUMFANG / PACKING LIST Bitte überprüfen Sie die unten aufgeführten Teile vor der Montage sorgfältig. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte zunächst an Ihren Händler und teilen ihm die Artikelbezeichnung oder Teilenummer des fehlenden oder beschädigten T eils bzw. der fehlenden Teile mit.
-
Page 13: Technische Daten / Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN TECHNISCHE DATEN / SPECIFICATIONS Leichte und dennoch stabile technische Material: Regler: Kunststoffe aus EPO und ABS Spannweite: 1500mm Servos 9g Digital Servo, 6 Stück Gesamtlänge: 1150mm Flugzeit: Ca. 6-15 Minuten Tragflächenbelastung: 50g/dm³ Fahrwerk: Festes Hauptfahrwerk 5 Kanal –... - Page 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN AUFBAU ANLEITUNG / ASSEMBLY INSTRUCTIONS MONTAGE DER TRAGFLÄCHEN / MAIN WING INSTALLATION Stecken Sie den Flügelholm in die dafür vorgesehenen Schlitze des Rumpfes. Montieren Sie die beiden Flügelhälften wie abgebildet durch den Flügelholm auf den Rumpf, schließen Sie die Servokabel an und sichern Sie den Flügelsatz mit den mitgelieferten Schrauben.
- Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN MONTAGE DES FAHRWERKS / LANDING GEAR INSTALLATION Setzen Sie das Hauptfahrwerk in den Schlitz des Bodens ein und befestigen Sie es mit der Fahrwerksabdeckung und den mitgelief erten Schrauben. Fit the main landing gear into the slot of the bottom and use landing gear cover and supplied screws to secure it. MONTAGE DES HÖHENLEITWERKS / HOTIZONTAL STABILIZER INSTALLATION Setzen Sie das Höhenleitwerk wie abgebildet in den Schlitz des Hecks und befestigen Sie es mit den mitgelieferten Schrauben.
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN Montieren Sie das Spinner Set und den Propeller in der Reihenfolge A bis E. Install the spinner set and propeller in sequence from A to E. MONTAGE DER RUDERHÖRNER / CONTROL HORNS INSTALLATION Stellen Sie sicher, dass sich alle Servos in der Mittelstellung Lochreferenz für Servoanlenkung befinden und justieren Sie die Anlenkungen auf die angegebenen Hole reference for servo linkage...
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN AKKU MONTAGE / BATTERY INSTALLATION Bevor Sie den Akku an das Flugzeug anschließen, schalten Sie den Sender ein und stellen Sie den Gashebel in die unterste Position. Entfernen Sie die Akkuklappe. Setzen Sie den Akku in das Akkufach ein, wobei das Stromkabel zum Heck des Flugzeugs zeigt, und sichern Sie den Akku mit Klettbändern.
- Page 18 ÜBERPRÜFEN SIE DIE RICHTUNG DER STEUERFLÄCHEN IMMER VON HINTEN NACH VORNE, UM DIE KORREKTE FUNKTION SICHERZUSTELLEN. Amewi strongly recommends you also perform a full range test prior to each flight! SAFETY FIRST!! Please remove battery before carrying out any pre-flight maintenance to the power system to prevent potential injury from unintended EDF operation.
- Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN FLAPS AUSGEFAHREN FLAPS DEPLOYED DUAL RATE EINSTELLUNG / DUAL RATE SETTINGS QUERRUDER / AILERON FLAP HÖHENRUDER / ELEVATOR SEITENRUDER / RUDDER Querruder / Aileron Höhenruder / Elevator Seitenruder / Rudder Flapps Niedrige / Low Dual Rate (H1 / H2) 15mm 15mm 20mm...
-
Page 20: Fehlerbehebung / Trouble Shooting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Das Flugzeug reagiert nicht auf den Gashebel, - Regler nicht kalibriert - ESC gemäß Handbuch kalibrieren aber auf andere Bedienelemente. - Gashebel am Sender deaktiviert - Gashebel am Sender aktivieren - Motorkabel abgeklemmt - Motorkabel prüfen... - Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN BRUSHLESS ESC ANLEITUNG / BRUSHLESS ESC MANUAL Programmierbare Punkte (Die Option in Fettschrift geschrieben ist die Standardeinstellung) Brems Einstellung: Aktiviert / Deaktiviert Akku-Typ: LiPo / NiMH Unterspannungsschutz: Soft-Abschaltung (Schrittweise Reduzierung der Ausgangsleistung) / Sofortige Abschaltung Schutzschwelle für niedrige Spannung (Niedrig / Mittel / Hoch) Bei Lithiumbatterien wird die Zellenzahl automatisch berechnet.
- Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN WICHTIG: Fernsteuerungen haben unterschiedlich lange Gas-Wege. Bitte kalibrieren Sie den Gasweg bevor Sie fliegen. IMPORTANT: Remote controls have different throttle travel lengths. Please calibrate the throttle travel before flying. GAS-WEG KALIBRIEREN / THROTTLE RANGE CALIBRATION Schalten Sie den Sender ein, Schließen Sie einen Akku Es sollte ein Piep-Piep...
- Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Nach dem Einschalten funktioniert der Motor Die Verbindung zwischen Akku und ESC ist nicht Prüfen Sie die Verbindung, tauschen Sie die Stecker nicht, kein Sound ertönt.
- Page 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN 1. Programmiermodus aufrufen 2. Programmierbare Elemente auswählen 2. Programmierbare Elemente auswählen Nach dem Aufrufen des Programmiermodus hören Sie 8 Töne in einer Schleife mit der folgenden Reihenfolge. Wenn Sie den Gasknüppel innerhalb von 3 Sekunden nach einer 3.
-
Page 25: Ersatzteile / Spare Parts
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN ERSATZTEILE / SPARE PARTS 049-AMXP6-001 049-AMXP6-002 049-AMXP6-003 049-AMXP5-004 Rumpf / Fuselage Tragflächen Set / Main Wing Set Höhenleitwerk / Horizontal Stabilizer Rad Set Vorne / Front Wheel Set 049-AMXP6-005 049-AMXP6-006 049-AMXP6-007 049-AMXP6-008 Fahrwerk / Landing Gear Plate Spornrad / Rear Wheel Tragflächenstreben / Wing Strut Set Splinte / Clasp... - Page 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN 049-AMPX-S003 049-AMPX-M001 049-AMPX-N001 28212 Motorschaft / Motor Shaft Motorhalterung / Mooter Mount Propeller Mutter / Propeller Nut Hobbywing Brushless ESC 40A Art.-Nr.: 049-SER9-50 Art.-Nr.: 049-SER9-200 Art.-Nr.: 049-SER9-700 Servo 9g 50 Kabel Servo 9g 200mm Kabel Servo 9g 700mm Kabel Servo 9g 50mm Wire Servo 9g 200mm Wire...
- Page 27 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN...
- Page 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES TASMAN amxplanes.amewi.com...
