H-2112

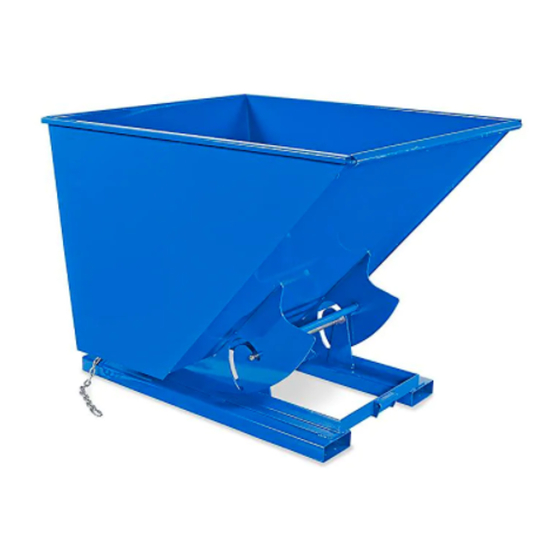

DUMPING HOPPER

CASTER ASSEMBLY

NOTE: Install casters one-at-a-time on each
end of hopper.
NOTE: Two rigid and two swivel casters are
included.
NOTE: You MUST determine placement of
casters before installation. Placing the two
swivel casters in the back is recommended.
PAGE 1 OF 6
1-800-295-5510
uline.com

CASTER INSTALLATION

1.
2. Connect and secure safety chain to lift carriage.
3. Adjust chains for minimum slack.
4. Raise forks to chest height, approximately 3'.

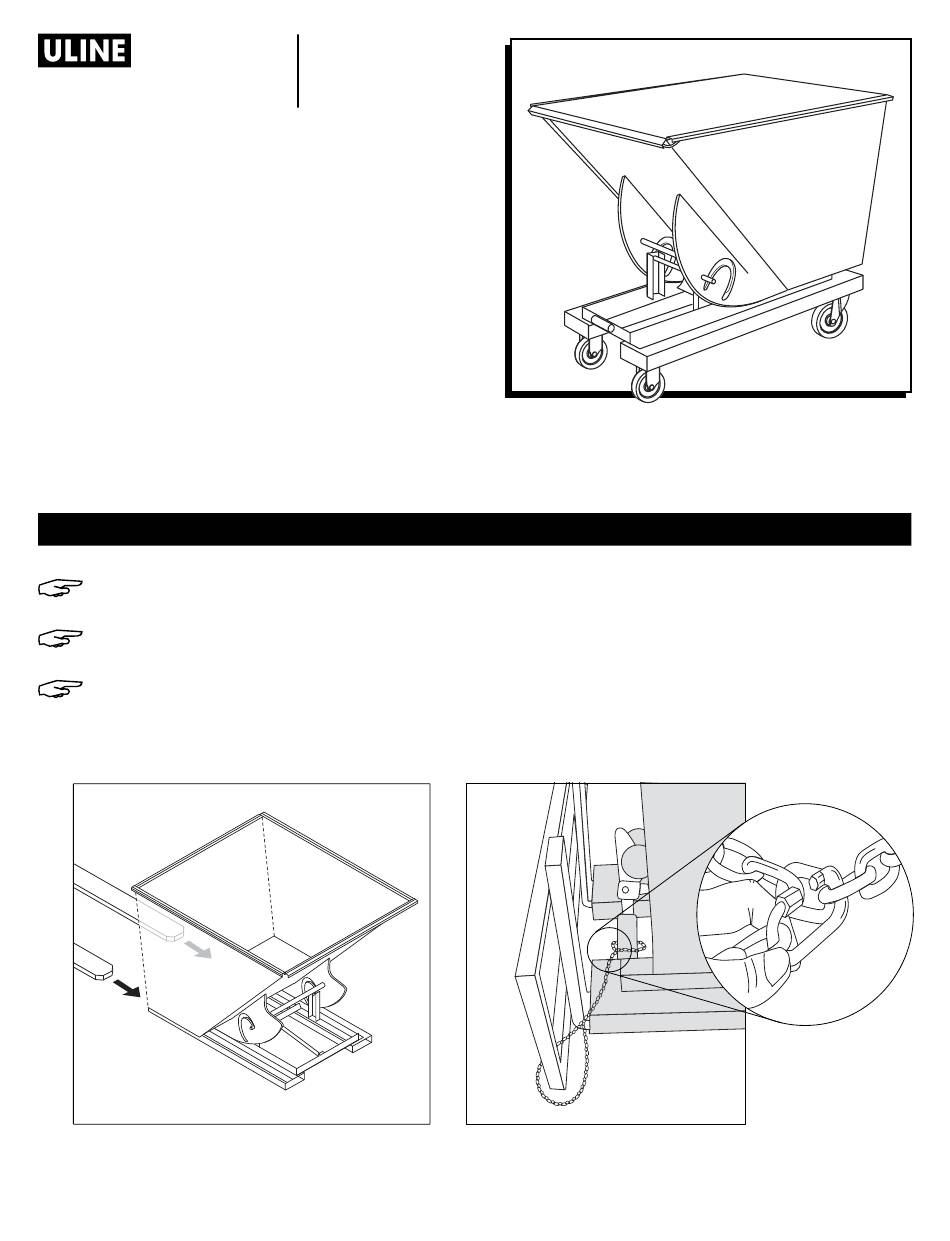

Figure 1
Pour le français, consulter les pages 5-6.
Drive lift truck forward until hopper's fork pockets
contact vertical legs of lift truck forks. (See Figure 1)
(See Figures 2-3)
Figure 2
Para Español, vea páginas 3-4.
Figure 3
0522 IH-2112
