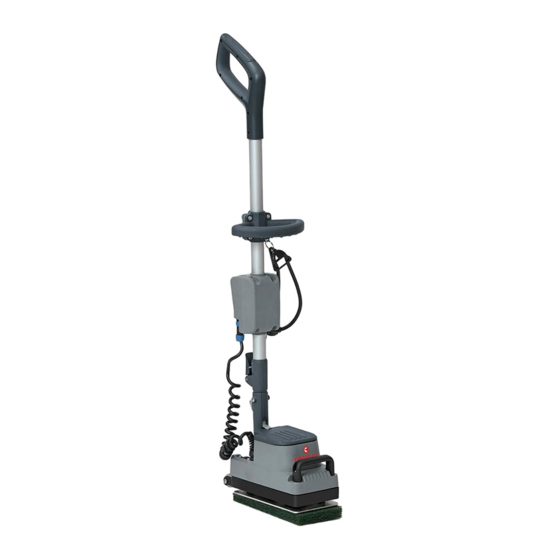

comoc cm mini orbital Use And Maintenance Manual
  1. Manuals
  2. Brands
  3. comoc Manuals
  4. Scrubber
  5. cm mini orbital
  6. Use and maintenance manual

comoc cm mini orbital Use And Maintenance Manual

Hide thumbs Also See for cm mini orbital:
Table of Contents

  • Italiano
    • Table of Contents
    • Introduzione
    • Scopo E Contenuto del Manuale
    • Destinatari
    • Conservazione del Manuale
    • Dichiarazione DI Conformita
    • Altri Manuali DI Riferimento
    • Parti DI Ricambio E Manutenzione
    • Modifiche E Migliorie
    • Capacita' Operative
    • Disimballo Dell'apparecchio
    • Sicurezza
    • Simbologia
    • Caratteristiche Tecniche
    • Targa Matricola
    • Batteria E Suo Utilizzo
    • Ricarica Batteria
    • Schema Elettrico
    • Come Trasportare la Macchina
    • Rottamazione
    • Al Termine del Lavoro
    • Lavoro
    • Risoluzione Guasti

  • Español
    • Capacidades Operativas
    • Conservación del Manual
    • Declaración de Conformidad
    • Destinatarios
    • Introducción
    • Modificaciones y Mejoras
    • Objetivo y Contenido del Manual
    • Otros Manuales de Referencia
    • Piezas de Recambio y Mantenimiento
    • Desembalaje de la Máquina
    • Seguridad
    • Características Técnicas
    • Batería y Su Uso
    • Placa de N.º de Serie
    • Carga de la Batería
    • Estado de Carga de la Batería
    • Cómo Transportar la Máquina
    • Al Finalizar el Trabajo
    • Resolución de Averías

  • Deutsch
    • Aufbewahren des Handbuchs
    • Einleitung
    • Einsatzfähigkeit
    • Ersatzteile und Wartung
    • Konformitätserklärung
    • Weitere Referenzhandbücher
    • Zielgruppe
    • Zweck und Inhalt des Handbuchs
    • Änderungen und Verbesserungen
    • Auspacken des Geräts
    • Sicherheit
    • Symbole
    • Technische Eigenschaften
    • Batterie und Ihre Verwendung
    • Typenschild
    • Ladestand der Batterie
    • Befördern der Maschine
    • Bei Arbeitsende
    • Entsorgung
    • Fehlerbehebung

  • Dutch
    • Andere Verwijzende Handleidingen
    • Bedrijfscapaciteit
    • Bestemmelingen
    • Bewaring Van de Handleiding
    • Doel en Inhoud Van de Handleiding
    • Inleiding
    • Reserveonderdelen en Onderhoud
    • Verklaring Van Overeenstemming
    • Wijzigingen en Verbeteringen
    • Het Toestel Uitpakken
    • Veiligheid
    • Symbolen
    • Technische Kenmerken
    • Batterij en Gebruik Van de Batterij
    • Plaat Metserienummer
    • De Batterij Opladen
    • Batterijlading
    • Na de Werkzaamheden
    • Werking
    • EG-Verklaring
    • Probleemoplossing

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
IT

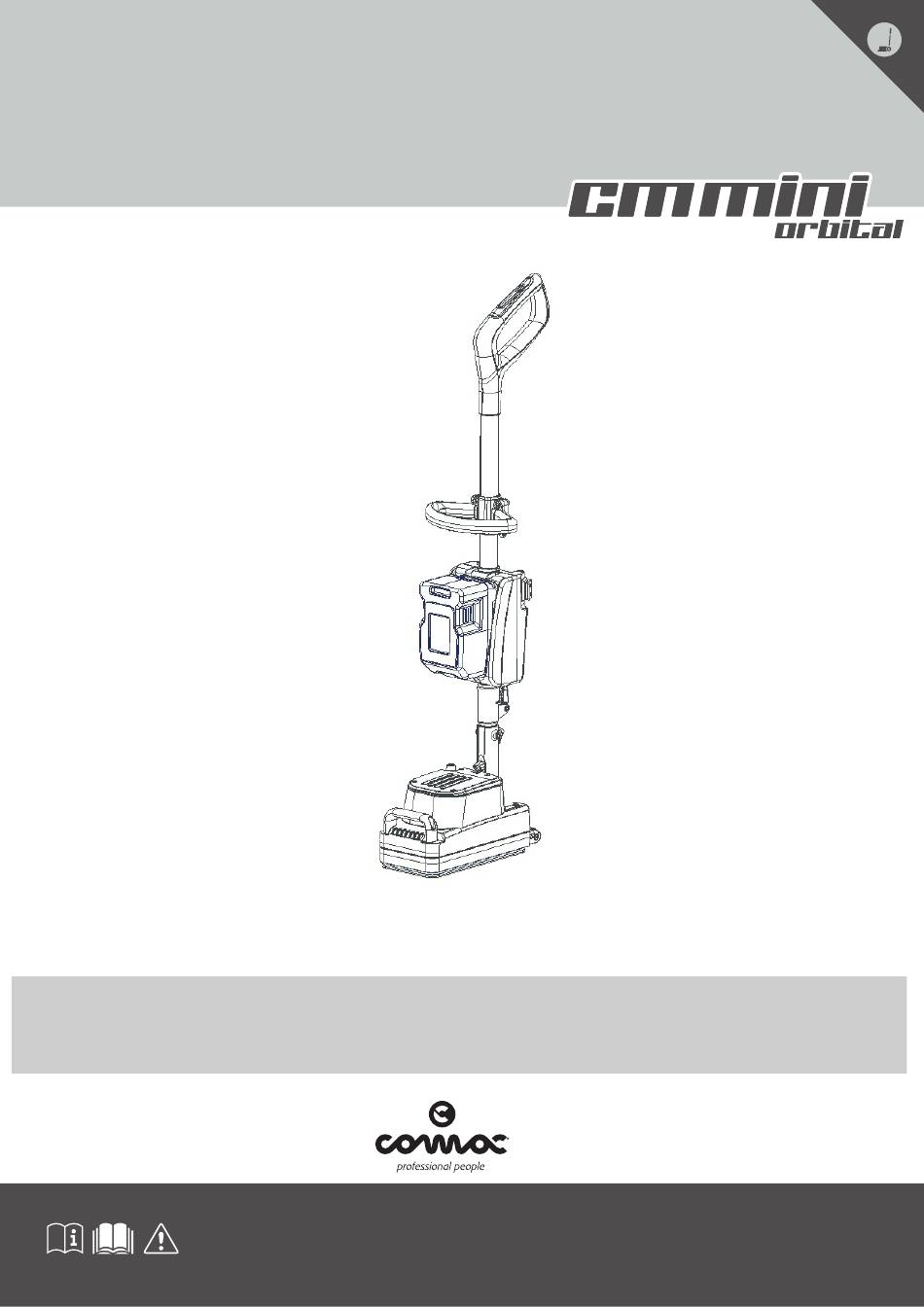

MANUALE USO E MANUTENZIONE
