Bedienungsanleitung
HDMI-Funk-Set
Best.-Nr. 2373310
Bestimmungsgemäße Verwendung
Mit dem Produkt können HDMI-kompatible digitale AV-Signale (Auflösung bis zu 1080p60)
drahtlos per Funk von einem Wiedergabegerät (z.B. Satellitenreceiver, Computer, Mediaplayer,
Spielkonsole) zu einem Empfangsgerät (z.B. Fernseher/Monitor) übertragen werden.
Die Spannungs-/Stromversorgung erfolgt über zwei mitgelieferte Steckernetzteile.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-
ändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das
Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie
z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanlei-
tung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit
der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sendemodul
• 3x USB-Kabel
• Empfangsmodul
• IR-Sender
• 2x Steckernetzteile
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-
heit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-
fen und Lösungsmitteln.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be-
trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt sichtbare Schäden aufweist, nicht
mehr ordnungsgemäß funktioniert, über einen längeren Zeitraum unter ungüns-
tigen Umgebungsbedingungen gelagert wurde oder erheblichen Transportbelas-
tungen ausgesetzt wurde.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übri-
gen Geräte, an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
b) Steckernetzteile
• Der Aufbau der beiden Steckernetzteile entspricht der Schutzklasse II. Als Span-
nungsquelle für die Steckernetzteile dürfen nur ordnungsgemäße Netzsteckdosen
verwendet werden.
• Die Netzsteckdosen, in die die Steckernetzteile eingesteckt wird, müssen leicht
zugänglich sein.
• Verwenden Sie zur Spannungs-/Stromversorgung des Produkts nur die mitgelie-
ferten Steckernetzteile.
• Ziehen Sie ein Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen
Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose
heraus.
• Wenn ein Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Ste-
ckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die
Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.
c) Betrieb
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Bei den Steckernetzteilen besteht Lebensgefahr durch einen elektrischen Schlag!
• Wählen Sie als Aufstellort für das Sende- und Empfangsmodul eine stabile, ebe-
ne, waagrechte und ausreichend große Fläche. Wertvolle Möbeloberflächen sind
mit einer geeigneten Unterlage vor Druckstellen oder Kratzern zu schützen.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Außerdem besteht bei den Steckernetz-
teilen Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-
schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt
oder gequetscht werden.

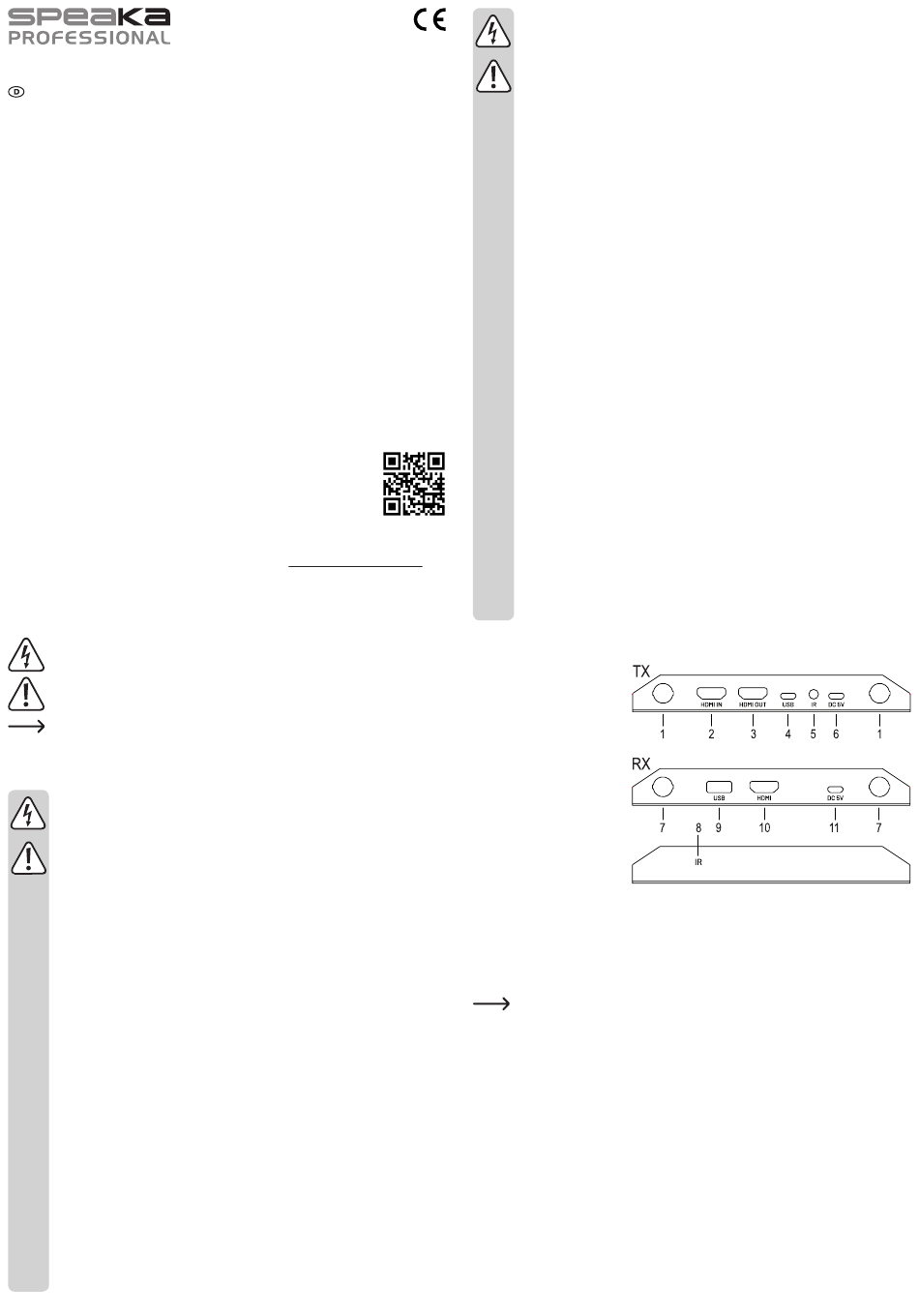

Anschlüsse und Bedienelemente
Sendemodul „TX"
1 Antenne
2 HDMI-Eingang
3 HDMI-Ausgang
4 USB-Anschluss
5 Buchse für externen
IR-Sender
6 Micro-USB-Buchse
für Spannungs-/
Stromversorgung
Empfangsmodul „RX"
7 Antenne
8 IR-Empfänger
9 USB-Anschluss für Tastatur/Maus
10 HDMI-Ausgang
11 Micro-USB-Buchse für Spannungs-/Stromversorgung
Wahl des Aufstellorts, Reichweite
Falls möglich, sollten Sie zunächst einen Funktionstest durchführen. Hierbei sollte
der Abstand zwischen Sende- und Empfangsmodul nur wenige Meter betragen. Erst
wenn die Signalübertragung einwandfrei funktioniert, sollten Sie die Geräte am end-
gültigen Aufstellort platzieren. So können Sie sicherstellen, dass nur der Aufstellort
die Probleme verursacht und nicht z.B. ein minderwertiges HDMI-Kabel.
Das Funk-Set bietet die drahtlose Übertragung eines HDMI-kompatiblen AV-Signals (Auflösun-
gen siehe Kapitel „Technische Daten"). Das Produkt arbeitet mit 5GHz-Funktechnik basierend
auf WLAN (802.11ac).
Platzieren Sie Sende- und Empfangsmodul so, dass diese frei stehen. Stellen Sie sie nicht
hinter den Geräten auf (z.B. hinter einem Fernseher). Auf diese Weise wird das Funksignal ab-
geschirmt, wodurch keine Funkverbindung möglich ist (bzw. die Reichweite ist nur sehr kurz).
Stellen Sie das Sende- und Empfangsmodul auch nicht neben anderen Funkprodukten (z.B.
Internet-Router, Repeater o.ä.) auf.
Für eine hohe Reichweite sollten sich zwischen Sender und Empfänger so wenig Mauern/
Möbel usw. befinden wie möglich, da sich hier die Reichweite stark reduziert.
Die Reichweite der Übertragung der Funksignale zwischen Sende- und Empfangsmodul be-
trägt bei direkter Sichtlinie und idealer Umgebung bis zu 200 m.
