4.6

ANSCHLUSS DER SONDEN

4.6.1 pH- & REDOX-SONDE ANSCHLUSS
4.6.2 ANSCHLUSS DER LEITFÄHIGKEITSSONDE
4.6.3

ANSCHLUSS DER CHLORSONDE

(Hinweis: Bitte überprüfen Sie die Anschlüsse auf dem Etikett mit der Polarität der Chlorsonden)
4.6.4 ANSCHLUSS DES TEMPERATURFÜHLERS
0000138319

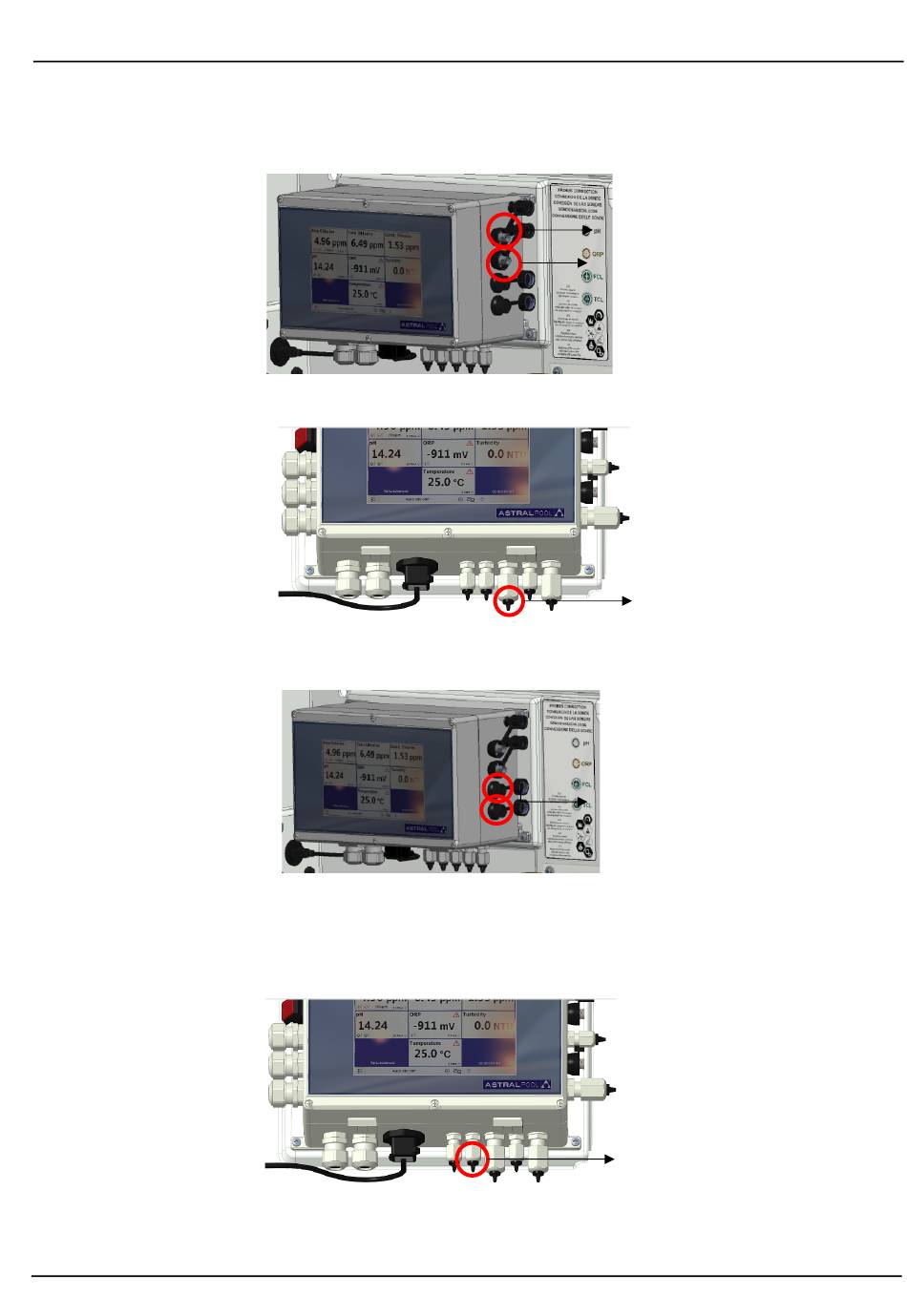

Abbildung 13 pH- und Redox-Verbinder
Abbildung 14 Leitfähigkeit Verbinder
Abbildung 15 Verbinder Chlor
Abbildung 16 Verbinder Temperatur
Rev. 3.2
Astralpool multiparameter
BEDIENERHANDBUCH
Verbinder pH-Sonde
Verbinder Redox-Sonde
Verbinder Leitfähigkeitssonde
(optional)
Verbinder Sonden freies Chlor
und Chlor insgesamt
Verbinder Temperaturfühler
26
