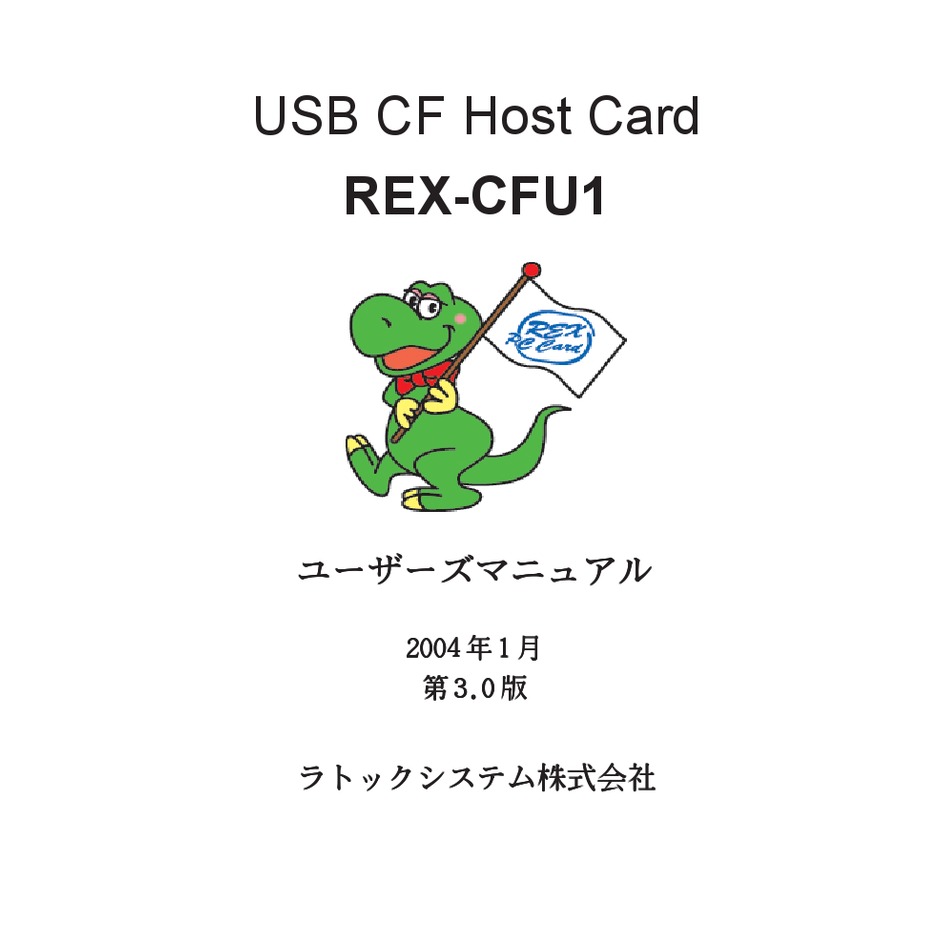

- Page 1 USB CF Host Card REX-CFU1 ユーザーズマニュアル ユーザーズマニュアル ユーザーズマニュアル ユーザーズマニュアル ユーザーズマニュアル 2004 2004 年 年 年 年 年 1 1 1 1 1 月 月 月 月 月 2004 2004 2004 第 第 第 第 第 3.0 3.0 版 版 版 版 版 ラトックシステム株式会社...
-
Page 2: Table Of Contents
はじめに ... はじめに はじめに ... 1 1 1 1 1 はじめに 1-1）製品の特徴 ... 1 1-2）ご注意 ... 2 1-3）安全にお使い頂くために ... 3 1-4）本製品に関するお問い合わせ ... 5 について について ... について について 2-1）パッケージ内容の確認 ... 6 2-2）対応 PDA と OS ... 6 2-3）対応 USB 機器 ... 7 2-4）インストールの前に... -
Page 3: はじめに はじめに
1. 1. 1. 1. 1. はじめに はじめに はじめに はじめに はじめに この度は REX-CFU1 をお買い上げいただき、誠にありがとうございます。末永 くご愛用賜りますようお願い申し上げます。 本書は REX-CFU1 の導入ならびに運用方法を説明したマニュアルです。本製品 を正しく安全にお使いいただくため、 ご使用の前に必ず本書をお読みください。 また、添付ディスクに入っている「README」ファイルには、本書に記載できな かった最新情報がありますので、あわせてご覧下さい。 1-1）製品の特徴 ● CF スロットに挿入するだけで、PDA が USB1.1 ホストとして使用可能。 ● 次のシリーズに対応。 【Pocket PC 2003】 hp iPAQ h2210(英語版)、富士通 Pocket LOOX FLX3AW 【Pocket PC 2002】 hp iPAQ H3600 シリーズ(英語版)、 H3800 シリーズ、H3900 シリーズ... -
Page 4: 1-2）ご注意
1-2）ご注意 ● 本書の内容に関しましては、将来予告なしに変更することがあります。 ● 本書の内容につきましては万全を期して作成しましたが、万一不審な点や 誤りなどお気づきになりましたらご連絡願います。 ● 運用の結果につきましては責任を負いかねますので、予めご了承願います。 ● 製品改良のため、予行なく外観または使用の一部を変更することがありま す。 ● 本製品は日本国内仕様となっており、海外での保守およびサポートは行っ ておりません。 ● 本製品の保証や修理に関しは、添付の保証書に記載されております。必ず 内容をご確認の受け、大切に保管してください。 ● Windows は米国マイクロソフト社の米国およびその他の国における登録商標 です。 ● CompactFlash は米国サンディスク社の商標であり、CFA(CompactFlash Association)にライセンスされています。 ● “REX”は株式会社リコーが商標権を所有していますが、弊社は使用許諾契 約により本商標の使用を認められています。 ● 記載の会社名および製品名は、各社の商標または登録商標です。 Page.2... -
Page 5: 1-3）安全にお使い頂くために
1-3）安全にお使い頂くために ● 記号説明 ● この表示を無視して誤った取り扱いを行うと、人が死亡または 重傷を負う可能性が想定される内容を示しています。 この表示を無視して誤った取り扱いを行うと、人が負傷を負う 可能性が想定される内容、および物的損害が想定される内容を 示しています。 ● 製品の分解や改造等は、絶対に行わないでください。 ● 無理に曲げる、落とす、傷つける、上に重いものを載せることは行わないで ください。 ● 製品が水・薬品・油等の液体によって濡れた場合、ショートによる火災や 感電の恐れがあるため使用しないでください。 ● 本製品は電子機器ですので、静電気を与えないでください。 ● ラジオやテレビ、オーディオ機器の近く、モータなどノイズを発生する機器 の近くでは誤動作することがあります。必ず離してご使用ください。 ● 本製品（ソフトウェアを含む）は日本国内仕様です。日本国外で使用された 場合の責任は負いかねます。 Page.3... - Page 6 ● 高温多湿の場所、温度差の激しい場所、チリやほこりの多い場所、振動や衝 撃の加わる場所、 スピーカ等の磁気を帯びたものの近くでの保管は避けてく ださい。 ● 本製品は、医療機器、原子力機器、航空宇宙機器、輸送機器など人命に関わ る設備や機器、および高度な信頼性を必要とする設備、機器での使用は意図 されておりません。これらの設備、機器制御システムに本製品を使用し、本 製品の故障により人身事故、火災事故などが発生した場合、いかなる責任も 負いかねます。 Page.4...
-
Page 7: 1-4）本製品に関するお問い合わせ
1-4）本製品に関するお問い合わせ 本製品に関するご質問がございましたら、下記までお問い合わせください。 お問い合わせの際には、巻末の「質問用紙」に必要事項をご記入の上、下記 FAX 番号までお送り頂くか、ホームページのお問い合わせページから必要事項をご 入力の上、お問い合わせください。折り返し弊社より電話または FAX、電子メー ルにて回答いたします。 ご質問に対する回答は、下記営業時間内となりますのでご了承ください。 また、ご質問の内容によりましてはテスト・チェック等の関係上、時間がかか る場合もございますので予めご了承ください。 ラトックシステム株式会社 〒 556-0012 月∼金 10:00 ∼ 13:00、14:00 ∼ 17:00 インターネット http://www.ratocsystems.com FAX、インターネットでの受付は 24 時間行っております。 ホームページで最新の情報をお届けしております。 http://www.ratocsystems.com サポートセンター 大阪市浪速区敷津東 1-6-14 朝日なんばビル TEL 06 − 6633 − 6741 土曜、日曜および祝日を除く FAX 06 − 6633 − 8285 Page.5... -
Page 8: Rex-Cfu1 について について について
2.REX-CFU1 2.REX-CFU1 2.REX-CFU1 2.REX-CFU1 について 2.REX-CFU1 2-1）パッケージ内容の確認 本製品のパッケージには、次のものが同梱されております。 不足の場合は、 お手数ですが販売店または弊社サポートセンターにご連絡ください。 ● REX-CFU1 本体 ● 接続ケーブル ● ドライバディスク(CD-ROM) ● CF カード取り出しシール ● ユーザーズマニュアル（本書） ● 保証書 2-2）対応 PDA と OS ●対応 PDA 【Pocket PC 2003】 hp iPAQ h2210(英語版)、富士通 Pocket LOOX FLX3AW 【Pocket PC 2002】 hp iPAQ H3600 シリーズ(英語版)※ 1、 H3800 シリーズ※... -
Page 9: 2-3）対応 Usb 機器
各社 PDA の仕様により、CPU 負荷の高いアプリケーション（ビットレートの高 い MP3 再生など）をご使用の場合、データ転送速度の低下・アプリケーション のパフォーマンス低下などの現象が起こる場合があります。 なお、本カードをご利用になる上で CF TypeII スロットもしくは PC カードス ロットが必要です。PC カードスロットでご利用になる場合は、別途 CF TypeII 専用 PC カードアダプタ(オプション型番:REX-CFADP)が必要となります。 2-3）対応 USB 機器 ● USB キーボード ● USB バーコードリーダ ● USB FLASH DISK ● USB MO,ZIP ● USB HUB ●... -
Page 10: 2-4）インストールの前に
2-4）インストールの前に CF カードを CF カードスロットから取り出しを容易にするための「カード取 り出しシール」が添付されております。PDA 本体に取り出しシールが添付され ていない場合や、イジェクトボタンがない場合、下図を参考に本製品に取付 けてください。ケーブルおよびコネクタ部分を持って CFU1 の取り外しは行わ ないでください。CFU1 のコネクタを損傷する恐れがあります。 「挿入方向」 Fig.1 カード取り出しシール貼り付け方法 製品に添付された各ドライバのインストールを行う前に、必ずご利用の PDA に保存されている重要なデータ、アプリケーションプログラムのバックアッ プを行うようにしてください。万一、データ等が失われても弊社は責任を負 いかねますので、予めご了承願います。 Page.8 「シリアル No」シールが貼ってある CF カード裏面に、添付の「カード 取り出しシール」を貼ってください。... -
Page 11: インストール インストール
3. 3. 3. 3. 3. インストール インストール インストール インストール インストール 以下の手順に従って、インストール作業を行います。 1)添付 CD-ROM 内のフォルダ構成を確認します(3-1 参照)。 2)PDA の OS 及び、CPU のバージョンを確認します(3-2 参照)。 3)ActiveSync で、PDA とパソコンを接続します(3-3 参照)。 4)CFU1 のホストドライバをインストールします(3-4 参照)。 5)CFU1 に USB キーボード・USB バーコードリーダ等の HID(Human Interface Device)デバイスを接続する場合は HID ドライバのセットアップを行います。 (3-5 参照)。 6)CFU1 に... -
Page 12: 3-1）添付 Cd-Rom のフォルダ構成
3-1）添付 CD-ROM のフォルダ構成 また、 ドライバディスクのフォルダ構成をFig.3に示します。 各ドライバのセッ トアップは、必ずご利用の PDA のメーカ名のフォルダにあるセットアップを実 行してください。 PPC2002 CD-ROM PPC2003 HostDriver MassStorageDriver HidDriver Page.10 COMPAQ HostDriver MassStorageDriver HidDriver TOSHIBA 上記と同様の構成 FUJITSU 上記と同様の構成 DELL 上記と同様の構成 CASSIOPEIA 上記と同様の構成 PDA メーカ名 Japanese English Japanese English Fig.2 フォルダ構成例... -
Page 13: 3-2）Pda の Os と Cpu のバージョンを確認する
3-2）PDA の OS と CPU のバージョン確認する 下記の手順でご使用の PDA の OS と CPU のバージョンをご確認ください。 1)[スタート] -> [設定] ->[システム] ->[バージョン情報]. Microsoft Pocket PC : 4.20 or 3.0 プロセッサー: Intel "PXA255" or "PXA250" or "SA1110" 2)Pocket PC のバージョンが 4.20 の場合は、Pocket PC 2003 です。 Pocket PC のバージョンが... -
Page 14: 3-4）Rex-Cfu1 ホストドライバのセットアップ
3-4）REX-CFU1 ホストドライバのセットアップ USB ホストドライバのセットアップは接続される USB 機器に関係なく行う必要 があります。WindowsPC にドライバディスクをセットします。 Pocket PC 2003 をご使用の方は、 “PPC2003”フォルダを開き“HostDriver” フォルダにあるセットアッププログラムを実行します。 但し、 プロセッサー が "PXA250" の場合は、"PXA250" フォルダにあるセットアッププログラムを実 行します。Pocket PC 2002 をご使用の方は、ご利用の PDA メーカ名フォルダ を開き“HostDriver”フォルダにあるセットアッププログラムを実行します。 Fig.4 インストール開始ウィンドウ (画面が若干異なる場合があります) “Setup.exe”起動後、Fig.4 の表示を確認したら「はい」をクリックしてイ ンストールを開始します。インストールが完了すると Fig.5 の画面が表示さ れます。 「OK」をクリックしてインストールは完了です。インストールが完了 したら、一度 PDA のリセットを行ってください。 Fig.5 インストール終了ウィンドウ... -
Page 15: 3-5）Hid ドライバのセットアップ
3-5）HID ドライバのセットアップ REX-CFU1 に USB キーボード・USB バーコードリーダ等の HID(Human Interface Device)デバイスを接続する場合は HID ドライバのセットアップを行います。 WindowsPC にドライバディスクをセットします。 Pocket PC 2003 をご使用の方は、 “PPC2003”フォルダを開き“HidDriver” フォルダを開きます。 Pocket PC 2002 をご使用の方は、ご利用の PDA メーカ名フォルダの “HidDriver”フォルダを開きます。 ※日本語 ※日本語 OS OS OS OS の の の の の PDA ※日本語 OS ※日本語... - Page 16 Fig.7 インストール開始ウィンドウ “Setup.exe”起動後、Fig.7 の表示を確認したら「はい」をクリックしてイン ストールを開始します。インストールが完了すると Fig.8 の画面が表示され ます。 「OK」をクリックしてインストールは完了です。 Fig.8 インストール終了ウィンドウ インストールが完了したら、一度 PDA のリセットを行ってください。 Page.14...
-
Page 17: 3-6）Mass Storage ドライバのセットアップ
3-6）Mass Storage ドライバのセットアップ REX-CFU1 に USB FLASH DISK・USB MO 等のストレージ機器を接続する場合はマ スストレージドライバのセットアップを行います。Pocket PC 2003 をご使用 の方は、 “PPC2003”フォルダを開き“MassStorageDriver”にあるセットアッ ププログラムを実行します。Pocket PC 2002 をご使用の方は、 “PPC2002” フォルダを開きご利用の PDA メーカ名フォルダを開き、 “MassStorageDriver” にあるセットアッププログラムを実行します。 Fig.9 インストール開始ウィンドウ “Setup.exe”起動後、Fig.9 の表示を確認したら「はい」をクリックしてイン ストールを開始します。インストールが完了すると Fig.10 の画面が表示され ます。 「OK」をクリックしてインストールは完了です。 Fig.10 インストール終了ウィンドウ インストールが完了すると PDA に Fig.11 の確認画面 が表示されます。... -
Page 18: 4. 4. 4. 4. 4. 仕様
4. 4. 4. 4. 4. 仕様 仕様 仕様 仕様 仕様 REX-CFU1 USB1.1 CF+ Host Card REX-CFU1 USB1.1 CF+ Host Card REX-CFU1 USB1.1 CF+ Host Card REX-CFU1 USB1.1 CF+ Host Card REX-CFU1 USB1.1 CF+ Host Card 項目 バスインターフェース USB インターフェース 接続コネクタ 最大供給可能バスパワー... - Page 19 ラトックシステム株式会社 サポートセンター宛 REX-CFU1 REX-CFU1 質問用紙 質問用紙( ( ( ( ( 第 第 第 第 第 3.0 質問用紙 REX-CFU1 REX-CFU1 質問用紙 REX-CFU1 質問用紙 会社名・学校名 所属・部署 氏名 住所 〒 電子メール 製品型番 REX-CFU1 ご購入店名 PDA 機種名 メーカ名： 搭載 OS PocketPC2002, PocketPC2003 ご質問内容: お手数ですが、拡大コピーのうえご記入ください。 3.0 版...
- Page 20 Page.18...
