- Page 1 STX2436BT Digital Audio Processor Controlado por MANUAL DO USUÁRIO USER MANUAL...
-
Page 2: Antes De Instalar
PT-BR Introdução Muito obrigado por escolher um produto Stetsom! O STX2436BT é um processador de áudio digital que oferece uma variedade de ajustes e configurações de alta precisão para melhorar o desempenho do seu sistema de áudio. Através da comunicação Bluetooth, as informações do processador podem ser visualizadas... - Page 3 Em caso de dúvidas, informe-se com a loja onde foi realizada a instalação ou entre em contato com o nosso SAC: 018 2104 9412. Recursos ▪ Equalizador gráfico de entrada (15 bandas e predefinições de equalização); ▪ Equalizador paramétrico de entrada (frequência, ganho, fator Q); ▪...
- Page 4 Apresentação do Processador Processador de áudio STX2436BT 1. SEQUENCER: Este recurso permite o acionamento sequenciado de outros produtos através de sua conexão de acionamento remoto (REM). Faça a conexão utilizando um cabo de no mínimo 0.75mm². Cada conexão pode ser configurada, habilitada ou desabilitada pelo aplicativo ou controle SMC.
- Page 5 1A para proteção externa. 5. SMC INPUT: Conexão dedicada para conexão do módulo de controle SMC (Stetsom Module Central). Através dele, é possível acessar os recursos do processador, sem necessidade do uso do aplicativo.
- Page 6 ▪ O uso de fusível é obrigatório para proteger o sistema de curto circuito e sobrecarga. Instale o mais próximo possível da bateria. REM (remoto) ALIMENTAÇÃO Rádio / Player cabos de 2.5mm² cabo de 0.75mm² STETSOM Fusível SEQUENCER Instale-o próximo Saídas para Terra da bateria...
- Page 7 RCA, o acionamento deve ser feito pela entrada remoto (REM IN). Utilização do aplicativo Antes de sincronizar o STX2436BT com seu dispositivo, verifique se ele possui os requisitos mínimos para operar corretamente com o aplicativo do processador.
- Page 8 Pareamento com o processador Para conectar o processador ao aplicativo via Bluetooth®, siga as seguintes instruções: Ligue o STX2436BT e inicie o aplicativo. O modo demonstração permite o uso do aplicativo sem conexão com processador (algumas funções estarão indisponíveis neste modo).
- Page 9 A senha padrão para pareamento é: 123456. Para maior segurança, altere a senha posteriormente no menu de configurações. No primeiro uso do processador STX2436BT, é necessário instalar alguns recursos e atualizações antes do seu uso. Este processo é rápido e obrigatório para garantir o melhor desempenho do processador.
- Page 10 Após iniciado o processo de atualização do processador, aguarde a finalização automática deste processo. Após concluído, o processador será reiniciado automaticamente e o aplicativo será direcionado a tela de busca para que o processador seja conectado novamente. Com a conexão estabelecida com sucesso, o aplicativo será direcionado ao menu principal e estará...
- Page 11 Apresentação do aplicativo Conheça algumas das funcionalidades e recursos presentes na tela principal do aplicativo. Painel de atalhos Status de conexão Configurações Controle e visualização Informa o estado da Altere preferências simplificada de recursos conexão e abre a lista do aplicativo e do processador em de dispositivos caso processador.
- Page 12 Reset do processador É possível recuperar as configurações de fábrica (factory image) do processador. Isso é importante caso o usuário esqueça a senha de pareamento ou o processador apresente outro problema que não permita a conexão. Para realizar o reset, siga os seguintes passos: Desligue o processador e desconecte o SMC (caso conectado).
-
Page 13: Solução De Problemas
Solução de problemas PRODUTO NÃO LIGA: ▪ Verifique se os cabos estão conectados corretamente. Assegure-se que todas as conexões têm contato elétrico e mecânico. ▪ Fusíveis ou disjuntores podem estar com defeito ou queimados. Verifique o estado dos disjuntores e se o mesmo é compatível com a consumo do equipamento. -
Page 14: Especificações Técnicas
Especificações técnicas RCA (A+B) ou HIGH (A+B) Entradas: 2 x Número de Canais: 4 RCA (1, 2, 3, 4) Saídas: 15 Bandas (ganho ±12dB) Equalizador Gráfico: Predefinições de EQ. Gráfico: 5 Bandas (1 Entrada + 4 Saídas Equalizador Paramétrico: (ganho ±12dB, Fator Q 0.4 a 10.0) Butterworth: 12/18/24/36 dB/8ª... - Page 15 10V ~ 15V DC Tensão de Alimentação: Máx. Corrente da Saída SEQUENCER: 180 mA por saída 170mA @ 12.6V DC Consumo de Corrente nominal: 710mA @ 12.6V DC Consumo de Corrente máximo: Curto-circuito (Fusível PTC) Proteção: Low Energy (LE) Versão Bluetooth: 15 metros* Alcance: Android 5.0 ou superior...
-
Page 16: Termo De Garantia
Termo de garantia A STETSOM, através da sua rede de Assistência Técnica Autorizada, garante ao comprador dos produtos serviço de Assistência Técnica sem custo de substituição dos componentes ou partes, bem como mão de obra necessária para reparos de eventuais defeitos devidamente constatados como sendo de fabricação. -
Page 17: Before Installing
EN-US Introduction Thank you for choosing a Stetsom product! The STX2436BT is a digital audio processor that offers a variety of high- precision adjustments and settings to enhance the performance of your audio system. Through Bluetooth communication, the processor’s information can be viewed and configured remotely using smartphones with Android or iOS systems. - Page 18 ▪ Perform the installation on a firm surface in a ventilated and dry place. ▪ Installation should only be done by a qualified professional. If you have questions , contact the store where the purchase or installation was done. For more information please contact our Customer Service: BR +55 18 2104-9412.
-
Page 19: Processor Overview

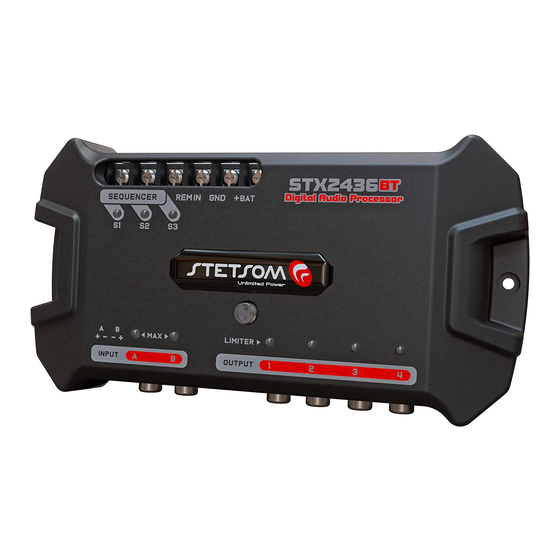

Processor Overview Audio Processor STX2436BT 1. SEQUENCER: This feature allows sequenced startup of other products through your remote connection (REM). Make the connection using a minimum 18 AWG cable. Each connection can be configured, enabled or disabled by the application or SMC control. - Page 20 13 AWG cable. It is recommended to use a 1A fuse for external protection. 5. SMC INPUT: Dedicated connection for connecting the SMC (Stetsom Module Central). Through it, it is possible to access the resources of the processor, without the need to use the application.
-
Page 21: Installation
▪ The use of fuse is mandatory to protect the system from short circuit and overload. Install them as close to the battery as possible. REM (remote) POWER SUPPLY Radio / Player 13 AWG cables 18 AWG cable STETSOM Fuse SEQUENCER Install it close Outputs for remote Ground to the battery activation (12”... -
Page 22: Using The Application
Download the app to your device In your device’s app store (Play store or App store), search for our STETSOM STX2436BT app or use the links below to be directed to the app page. Once installed, open the app to configure and use your audio processor. - Page 23 Pairing with the processor To connect the processor to the application via Bluetooth®, follow these instructions: Turn on the STX2436BT and start the APP. Demo mode allows you to use the application without processor connection (some functions will be unavailable in this mode).
- Page 24 The default password for pairing is: 123456. For added security, change the password later in the settings menu. When using the STX2436BT processor for the first time, it is necessary to install some functions and updates. This process is quick and mandatory to ensure the best performance of the processor.
- Page 25 After starting the processor update process, wait for the automatic completion of this process. When completed, the processor will automatically restart and the application will be directed to the search screen to reconnect the processor. With the connection successfully established, the application will be directed to the main menu and will be ready for use.
- Page 26 APP functions and features Learn about some of the functionalities and features present in the main screen of the application. Settings Shortcuts panel Connection status Change app Simplified real-time Connection status and processor control and visualization and opens the device preferences.
-
Page 27: Reset Factory Settings
Reset factory settings It is possible to restore the factory image of the processor. This is important if the user forgets the pairing password or the processor has some other problem that does not allow the connection. To reset, follow these steps: 1. -
Page 28: Troubleshooting
Troubleshooting PRODUCT DOES NOT TURN ON: ▪ Check that the cables are connected correctly. Make sure that all connections have electrical and mechanical contact. ▪ Fuses or circuit breakers may be defective or blown. Check the condition of the circuit breakers and whether it is compatible with the consumption of the equipment. -
Page 29: Technical Specifications
Technical Specifications 2 x RCA (A+B) or 2 x HIGH INPUT (A+B) Number of channels: Input: 4 (1, 2, 3, 4) Output: 15 Bands (gain ±12dB) Graphic equalizer: Graphic equalizer presets: 5 Bands (1 Input + 4 Output) Parametric equalizer: (gain ±12dB, Factor Q 0.4 a 10.0) Butterworth: 12/18/24/36 dB/8ª... - Page 30 10V ~ 15V DC Power supply: Max. Output current SEQUENCER: 180 mA per output 170mA @ 12.6V DC Rated current consumption: 710mA @ 12.6V DC Maximum current consumption: Short Circuit (PTC fuse) Protection: Low Energy (LE) Bluetooth version: 15 meters* Range: Android 5.0 or higher Compatibility:...
-
Page 31: Warranty Term
5. If you use installation techniques contrary to those given in the manual. QUESTIONS AND ADVICE: STETSOM offers Customer Services to answer questions and give advice about their products and services. Please contact us through the channels: Phone: BR +55 18 2104-9412 — E-mail: suporte@stetsom.com.br... -
Page 32: Certificado De Garantia
Data da compra / Date of purchase: Mês / Ano de fabricação: Month / Year of manufacture: Revendedor / Carimbo: Reseller / Stamp: STETSOM INDUSTRIA ELETRÔNICA LTDA. - CNPJ: 61.974.911/0001-04 RUA MARIANO ARENALES BENITO, 645 - DISTRITO INDUSTRIAL - CEP 19043-130 PRESIDENTE PRUDENTE - SP... - Page 33 STETSOMBRASIL GRUPOSTETSOM STETSOMBRASIL www.STETSOM.com.br...
