StetSom STX2436 Manual

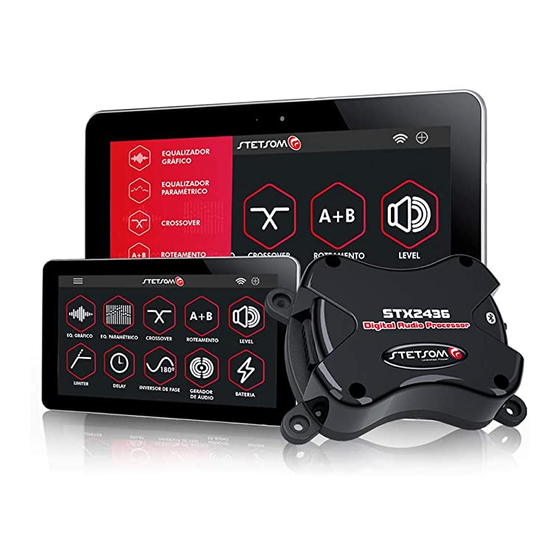

Digital audio processor - bluetooth
Hide thumbs Also See for STX2436:
Table of Contents

Advertisement

Quick Links

Enlarged version

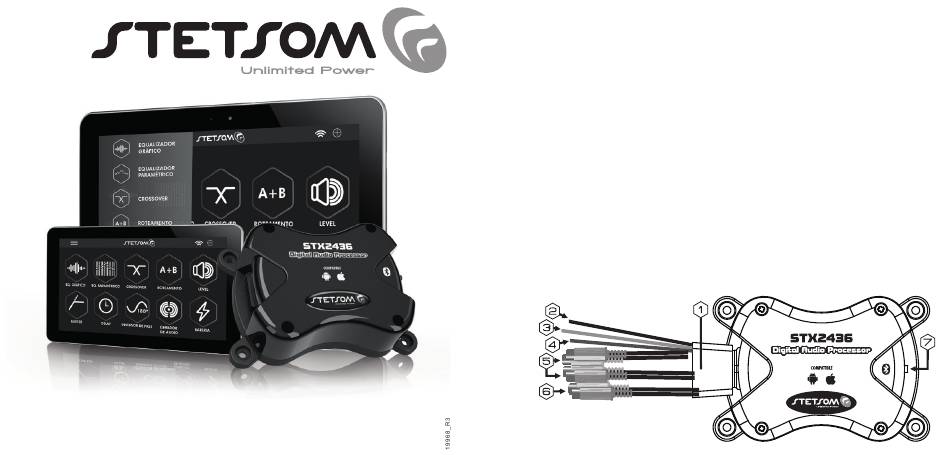

INTRODUÇÃO
O STX2436 é um processador digital de áudio que permite realizar confi gurações
de áudio e visualizar informações remotamente por meio da comunicação
Bluetooth com smartphones e tablets com sistema Android.
Oferece uma enorme variedade de ajustes e confi gurações de alta precisão para
melhorar o desempenho do seu sistema de áudio.
Com um poderoso DSP (Processador de Sinais Digitais), realiza em tempo real
equalizações, fi ltros de crossover, alinhamento, controle de ganho, inversão de
fase, limiter, roteamento digital de entradas e saídas, geração de frequência,
monitoramento de tensão de bateria, entre outras funções.
INTRODUCTION
The STX2436 is a digital audio processor, which allows you to view information
and remotely confi gure audio settings from Android smartphones and tablets via a
Bluetooth connection.
This processor optimizes the performance of your audio system through a wide
variety of confi gurations and precise settings.
A powerful DSP (Digital Signal Processor) provides real-time equalizations,
crossover fi lters, alignment, gain control, phase inversion, limiter, digital routing
of input and output, frequency generation, battery monitoring and many other
functions.
DESCRIÇÃO GERAL / GENERAL DESCRIPTION
PROCESADOR DIGITAL DE ÁUDIO VIA - BLUETOOTH
DIGITAL AUDIO PROCESSOR - BLUETOOTH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STX2436 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for StetSom STX2436

Summary of Contents for StetSom STX2436

  • Page 1 INTRODUÇÃO O STX2436 é um processador digital de áudio que permite realizar confi gurações de áudio e visualizar informações remotamente por meio da comunicação Bluetooth com smartphones e tablets com sistema Android. Oferece uma enorme variedade de ajustes e confi gurações de alta precisão para melhorar o desempenho do seu sistema de áudio.

  • Page 2: Minimum Requirements

    Activate Bluetooth on your smartphone or tablet. In iOS systems, ensure that Audio Input: RCA connectors for audio input (IN A and IN B). the STX2436 to be paired not on the list “My Devices” by smartphone or tablet Button: Used to confirm pairing and restore factory parameters.
  • Page 3 Android: The smartphone or tablet display a pairing request and the LED indicator STX2436 start blinking, click “Pair” and then press for 1 second the side of your audio processor button. In some cases the request will open in the background, drag the top menu and access the window.
  • Page 4 8. Pronto! O poder de todo processamento de áudio e interatividade nas Informe a senha de 6 dígitos para obter acesso ao seu STX2436. Senha de confi gurações estão em suas mãos! fábrica: 123456. Para maior segurança, altere a senha de fábrica conforme as 8.

  • Page 5: Parametric Equalizer

    The lower the Q factor, the wider the width of the equalizer band, thus aff ecting 16KHz in accordance with ISO requirements. The graphic equalizer acts on both neighboring frequencies to a greater extent. The STX2436 has a total of fi ve inputs simultaneously. The STX2436 comes with 12 graphic equalizer presets:...
  • Page 6 CROSSOVER ROTEAMENTO Com a função Crossover podemos defi nir precisamente as frequências de corte dos A função de roteamento permite selecionar a fonte de áudio A, B ou A+B (Soma) fi ltros passa baixa, passa alta, atenuações e topologia dos fi ltros individualmente para cada saída.
  • Page 7 “Dynamic Attack-Release”, proporcionando condições ideais para fi delidade sonora. LIMITER To protect your amplifi ers and speakers, the STX2436 has a Limiter for each of the 4 outputs. Use this function to attenuate and limit signal peaks which may damage the system.
  • Page 8 ideal conditions for audio fi delity. correction performed by the DSP, and ensures that the sound from each of the speakers arrives simultaneously to the listener. This avoids frequency cancellations and improves audio fi delity. The adjustment can be carried out as follows: - Identify the coil farthest from the listener or the front panel of the box.

  • Page 9: Phase Inversion

    From this screen you can reverse the phase of each output individually. FREQUENCY GENERATOR The STX2436 has two tools which aid in the regulation of your sound system - the Frequency Generator and the Frequency Sweep. Both of these tools provide audio signals to all of the outputs.

  • Page 10: Frequency Sweep

    - FREQUÊNCIA: - VARREDURA: A ferramenta “Frequência” permite gerar uma frequência específi ca com controle A ferramenta “Varredura” permite realizar uma varredura de frequência com opção de ganho. É possível variar tanto o ganho quanto a frequência gerada em tempo de selecionar a frequência inicial e fi nal, o controle de ganho e a velocidade real.
  • Page 11 Tablet operating system. SALVAR / CARREGAR / COMPARTILHAR CONFIGURAÇÕES O STX2436 possui a função auto-save que armazena na memória de trabalho as confi gurações que acabaram de ser modifi cadas. É possível também salvar as confi gurações em pacotes, permitindo que sejam salvas somente as confi gurações de áudio desejadas.

  • Page 12: Demo Mode

    While in demo mode, you can browse through all the settings without the This option allows you to change your STX2436 processor’s Bluetooth display smartphone or tablet being connected to the STX2436 . This mode can be enabled name making it easier to identify the individual processors when more than one and disabled under Settings ->...
  • Page 13 SECURITY – CHANGING THE PASSWORD The STX2436 has a 6-digit password which is used to pair new devices to the processor, as well as authenticate those that are already paired. We recommend that you change the default password after the initial pairing, this option is available under Settings ->...

  • Page 14: Factory Reset

    FACTORY RESET • Mau contato na conexão terra. To restore the STX2436’s factory settings, hold the side button and turn on the device. In addition to resetting the audio configurations, this procedure also resets the password • O fusível externo do aparelho está queimado. Atenção para o valor correto do fusível to the factory password: 123456.

  • Page 15: Troubleshooting

    • All feeds and RCA cables should be checked beforehand and any irregularities cared Attack 0.1 to 100.0ms for properly. (We recommend Triple Shielded RCA Cables – STETSOM). • Utilize suppressing/insulated cables on the spark plugs. Release 1 to 1600ms •...

  • Page 16: Certificado De Garantia

    * Range is directly influenced by technology and Bluetooth peripherics efficiency Monitor Gráf. Tensão da Bateria / Real-time graph, shows minimum, smartphone or tablet, and the barriers between the paired device and STX2436. / Battery Monitor Graph of Voltage: actual and maximum voltage NOTA: As Imagens contidas nesse manual são meramente ilustrativas.

  • Page 17: Warranty Information

    Final Consumer’s SALE NOTE or this completed CERTIFICATE. DÚVIDAS E ORIENTAÇÕES: A STETSOM oferece um serviço de atendimento ao consumidor (SAC) para CASES THAT VOID THE WARRANTY: esclarecer dúvidas e orientações sobre os produtos e serviços. Entre em contato 1 - 1 year after the issuance of the invoice of sale to the consumer or 1 year of conosco através dos canais:...
  • Page 18 Please contact us through the channels: Phone: USA 786 265 1960 cost of a local call. E-mail: suporte@stetsom.com. br - Site: www.stetsom.com Série: Serie: Data da Compra: Mês/Ano de fabricação: Date of Purchase: Month/Year manufacturing: Revendedor / Carimbo: Retailer’s Stamp:...
