Gabarron ECOMBI ECO158 Installation Manual

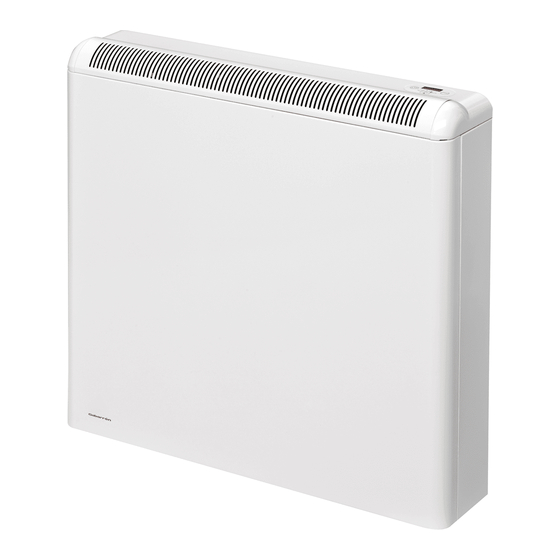

Wall fixed electric storage heater
Hide thumbs Also See for ECOMBI ECO158:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

All manuals and user guides at all-guides.com

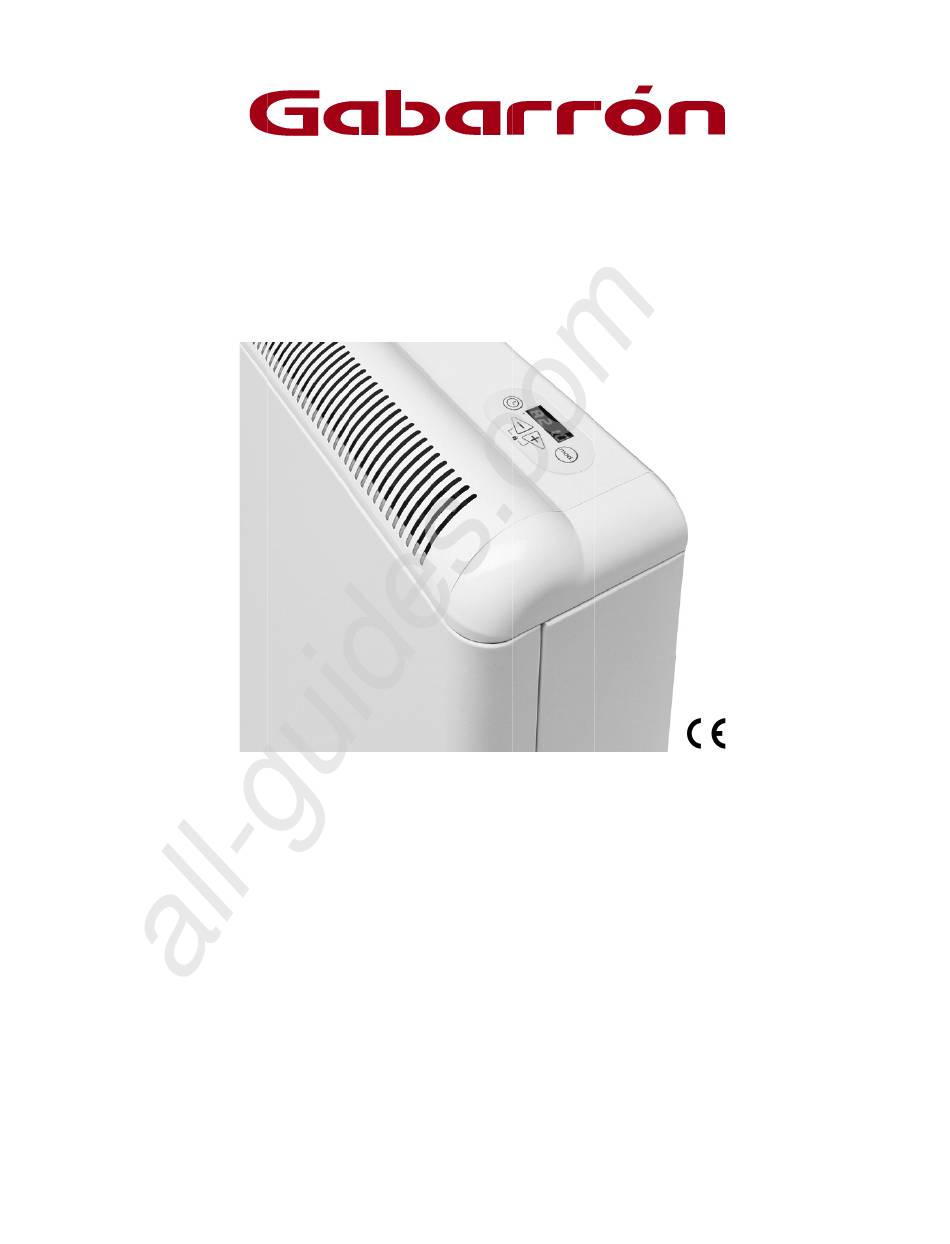

WAL
LL FIXED E
RAD
DIATEUR À
INSTA
ALLATION
MANUEL D
D'INSTALL
Please rea
ad these instruc
ctions CAREFU
Veuillez lire ce
es instructions A
ATTENTIVEMEN
ECOMB
BI
LECTRIC S
STORAGE H
À ACCUMU
ULATION M
ECO158
8
ECO208
8
ECO308
8
ECO408
8
8-
-HOURS CH
HARGE
CHA
ARGE DE 8 H
HEURES
N MANUAL
AND USE
LATION ET
T GUIDE D'
ULLY before inst
talling or using t
NT avant d'insta
aller ou d'utiliser
HEATER
MURAL
R GUIDE
UTILISATIO
ON
this appliance fo
or the first time.
r cet appareil po
our la première fois.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECOMBI ECO158 and is the answer not in the manual?

Questions and answers

Related Manuals for Gabarron ECOMBI ECO158

Summary of Contents for Gabarron ECOMBI ECO158

  • Page 1 All manuals and user guides at all-guides.com ECOMB LL FIXED E LECTRIC S STORAGE H HEATER DIATEUR À À ACCUMU ULATION M MURAL ECO158 ECO208 ECO308 ECO408 -HOURS CH HARGE ARGE DE 8 H HEURES INSTA ALLATION N MANUAL AND USE R GUIDE MANUEL D D’INSTALL...

  • Page 2: Important Instructions

    All manuals and user guides at all-guides.com 1. –IMPORTANT INSTRUCTIONS When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following: • WARNING: Please read all instructions before installing or using this heater for the first time. •...

  • Page 3: Installation Instructions

    All manuals and user guides at all-guides.com 2. - INSTALLATION INSTRUCTIONS The symbols used in the text are explained below: WARNING This indication shows the possibility of causing death from electric shock. WARNING This indication shows the possibility of causing death or serious injury. CAUTION This indication shows the possibility of causing injury or damage to properties only.
  • Page 4 All manuals and user guides at all-guides.com Turn the carton upside down to allow the heater to stand on its feet and remove the carton. Check that it is the correct model and that it is in good conditions. Check that all parts have been delivered and are intact. 1 Ecombi heater casing.
  • Page 5 All manuals and user guides at all-guides.com 7. - Disconnect the aluminum heating element by removing the stakon terminal on each end of the element. WARNING Steel edges can cut. Next unscrew the inner panel and remove it. CAUTION In the interior part of this inner panel there is a very delicate thermal insulation MICROTHERM panel.
  • Page 6 All manuals and user guides at all-guides.com 8. Do not disconnect the electrical heating elements. Remove the packing cardboard. Lift and tilt the elements outwards being careful not to damage the insulation on the bottom of the heater. 9. - Place the storage bricks carefully, with the flat side facing the back of the heater. Arrange two row levels of bricks. 10.
  • Page 7 All manuals and user guides at all-guides.com 11. Replace the inner front panel. If the bricks have been fitted correctly you will have no difficulty in replacing the panel. Make sure the bottom edge of the inner panel is inside the front lip of the heater. Please see below: RIGHT WRONG POSITION...
  • Page 8 All manuals and user guides at all-guides.com . –OPE ERAT ING IN NSTR RUCTI ONS. AUTION: DO O NOT USE T THIS HEATER TO DRY CL LOTHES. Do n not cover this s heater at any y time. ONNECTIO ON / DISCON NNECTION wer switch.Al ll models are...
  • Page 9 All manuals and user guides at all-guides.com PERATIONM MODES: pressing the key, va arious operati on modes ma ay be selected : FROST PRO OTECTION, A AUTOMATIC C STORAGE EATER, EMITT TER, ECOMB I MANUAL o r ECOMBI AU UTOMATIC. - FROST PR ROTECTION N MODE:...
  • Page 10 All manuals and user guides at all-guides.com 3 – –EMITTERM MODE: is operation m mode is used w when it is nec cessary to hea at the room te emporarily an nd there is no need for stor rage heating. ess the key severa al times until t...
  • Page 11 All manuals and user guides at all-guides.com o activate this mode press t key several tim mes until the m message is dis played. А s stands for AU UTOMATIC m mode. ,5 is the set u up temperatur re in ºC. hen the Emitt ter is on, a sm mall red dot at...
  • Page 12 All manuals and user guides at all-guides.com ECO INTERVAL PERIOD WITH REDUCED TEMPERATURE It is possible to set up a reduced temperature to a daily time period. During this ECO TEMPERATURE time period the set up temperature will be reduced by 3ºC. Using the PC and PD settings under GENERAL SETTINGS it is possible to program the ECO TEMPERATURE time period.
  • Page 13 All manuals and user guides at all-guides.com ENERAL SE TTINGS: COMBI genera al operation se ettings can be e modified. pressing the key at the same tim e as we turn on the heater r with the pow wer switch, lo ocated at the r right side pane el, we...

  • Page 14: Maintenance Instructions

    All manuals and user guides at all-guides.com 5.- MAINTENANCE INSTRUCTIONS Before cleaning, make sure the power has been turned off at the circuit breaker panel and that the heating element of the heater is cool. Occasionally, clean dust with a dry, soft cloth. Do not use any solvent or abrasive product for cleaning. When the Heating season is finished, please disconnect the device by turning off the power switch located at the right back of the unit or at the circuit breaker.

  • Page 15: Technical Features

    All manuals and user guides at all-guides.com TECHNICAL FEATURES Modelo ECO158 ECO208 ECO308 ECO408 LENGTH 55cm (21.5”) 66cm (26”) 89cm (35”) 111cm (43.5”) HEIGHT 73cm (28.5”) 73cm (28.5”) 73cm (28.5”) 73cm (28.5”) DEPTH 18cm (7”) 18cm (7”) 18cm (7”) 18cm (7”) WEIGHT 57kg (126 lbs) 76kg (168 lbs)

  • Page 16: Instructions Importantes

    All manuals and user guides at all-guides.com 1. – INSTRUCTIONS IMPORTANTES Des précautions de base doivent toujours être prises lors de l’utilisation d’appareils électriques afin de réduire le risque d’incendie, de choc électrique et de blessures corporelles, y compris ce qui suit : •...

  • Page 17: Instructions D'installation

    All manuals and user guides at all-guides.com 2. - INSTRUCTIONS D'INSTALLATION Les symboles utilisés dans le texte sont expliqués ci-dessous : AVERTISSEMENT Ce symbole indique la possibilité de danger de mort par électrocution. AVERTISSEMENT Ce symbole indique la possibilité de danger de mort ou de blessure grave. AVERTISSEMENT Ce symbole indique la possibilité...
  • Page 18 All manuals and user guides at all-guides.com Retournez le carton tête en bas pour permettre au radiateur d'être debout sur ses pieds et retirer le carton. Vérifiez qu'il s'agit du bon modèle et qu'il est en bon état. Vérifiez que toutes les pièces sont fournies et intactes. 1 boîtier de radiateur Ecombi.
  • Page 19 All manuals and user guides at all-guides.com 7. - Débranchez l'élément de chauffage en aluminium en retirant la borne Sta-Kon de chaque extrémité de l'élément. AVERTISSEMENT Les bords en acier peuvent couper. Dévissez ensuite le panneau intérieur et retirez-le. ATTENTION panneau d'isolation thermique...
  • Page 20 All manuals and user guides at all-guides.com 8. Ne débranchez pas les éléments de chauffage électriques. Retirez le carton d'emballage. Soulevez et basculez les éléments vers l'extérieur en prenant garde à ne pas endommager l'isolation en bas du radiateur. 9. - Placez soigneusement les briques d'accumulation avec le côté plat orienté face à l'arrière du radiateur. Disposez deux rangées de briques.
  • Page 21 All manuals and user guides at all-guides.com 11. Remettez en place le panneau avant intérieur. Si les briques sont correctement installées, vous n'aurez aucune difficulté à remettre en place le panneau. Assurez-vous que le bord inférieur du panneau intérieur se trouve à l'intérieur du rebord avant du radiateur.
  • Page 22 All manuals and user guides at all-guides.com . - INS STRUC CTION NS D'U UTILI SATIO TTENTION : N N'UTILISEZ P PAS CE RADIA ATEUR POU R SÉCHER D ES VÊTEMEN NTS. Ne couvr rez jamais ce radiateur. RANCHEME ENT/DÉBRA ANCHEMEN errupteur d'a limentation.
  • Page 23 All manuals and user guides at all-guides.com S'il est nécessair re de régler di ifférentes vale eurs pour diffé érents jours d de la semaine, veuillez consu ulter « Réglag ges généraux » » dans manuel et mo odifier le régla age P7 en pos ition «...
  • Page 24 All manuals and user guides at all-guides.com - MODE ÉM ETTEUR : e mode de fon nctionnement est utilisé lor rsqu'il faut cha auffer tempora airement la pi èce et qu'il n' est pas néces saire d'accum muler la chaleur. ppuyez plusieu urs fois sur la t touche...
  • Page 25 All manuals and user guides at all-guides.com ur activer ce mode, appuye ez plusieurs fo ois sur la touc squ'à ce que l le message oit affiché. А » correspon nd au mode A AUTOMATIQ QUE. « А « 2 21.5 »...
  • Page 26 All manuals and user guides at all-guides.com PÉRIODE D'INTERVALLE ÉCO AVEC TEMPÉRATURE RÉDUITE Il est possible de régler une température réduite pour une certaine durée quotidienne. La température de consigne sera réduite de 3 °C pendant cette période TEMPÉRATURE ÉCO. Il est possible de programme la période TEMPÉRATURE ÉCO à...
  • Page 27 All manuals and user guides at all-guides.com RÉ ÉGLAGES G GÉNÉRAUX s réglages de f fonctionneme ent général d'E ECOMBI peuv vent être mod difiés. menu des rég glages générau ux s'ouvre en appuyant sur la touche en mêm me temps que la mise en ma arche du radia ateur...

  • Page 28: Instructions De Maintenance

    All manuals and user guides at all-guides.com 5. - INSTRUCTIONS DE MAINTENANCE Avant tout nettoyage, assurez-vous que l'alimentation est éteinte sur le panneau coupe-circuit et que l'élément de chauffage du radiateur est froid. Essuyez la poussière de temps à autre avec un chiffon sec et doux. N'utilisez pas de solvant ou de produit abrasif pour le nettoyage.

  • Page 29: Caractéristiques Techniques

    All manuals and user guides at all-guides.com CARACTÉRISTIQUES TECHNIQUES Modèle ECO158 ECO208 ECO308 ECO408 LONGUEUR 55 cm (21,5”) 66 cm (26”) 89 cm (35”) 111 cm (43,5”) HAUTEUR 73 cm (28,5”) 73 cm (28,5”) 73 cm (28,5”) 73 cm (28,5”) PROFONDEUR 18 cm (7”) 18 cm (7”)
  • Page 30 All manuals and user guides at all-guides.com NOTES / COMMENTARIES...
  • Page 31 All manuals and user guides at all-guides.com ARNING: In or rder to avoid ov verheating do not cover the h heater. The symbol o on the product t or in its packa aging indicates t that this produ ct may not be treated as hou sehold waste.
  • Page 32 All manuals and user guides at all-guides.com Supplier / Fournisseur Coldbrook Electric Suppl ly Company 73 Coldbroo ok Village Par rk Drive Coldbrook , Nova Scotia Canada B4R R 1B9 Phone: 1-90 02-679-1065 Fax: 1-902-6 679-1940 info@ecom bi-northamer rica.com www.ecomb bi-northameri ica.com Manufactu...
