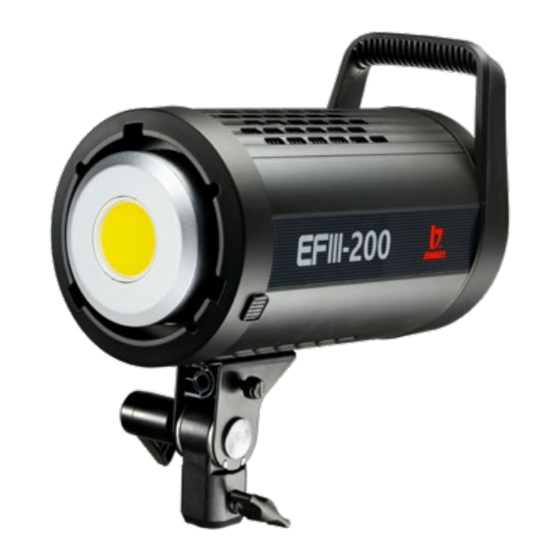

Jinbei EFIII-200 Manual

Led continuous light
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EFIII-200
LED-Dauerlicht
LED Continuous Light
ANLEITUNG
AUF DEUTSCH
MANUAL
IN ENGLISH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EFIII-200 and is the answer not in the manual?

Questions and answers

Related Manuals for Jinbei EFIII-200

Summary of Contents for Jinbei EFIII-200

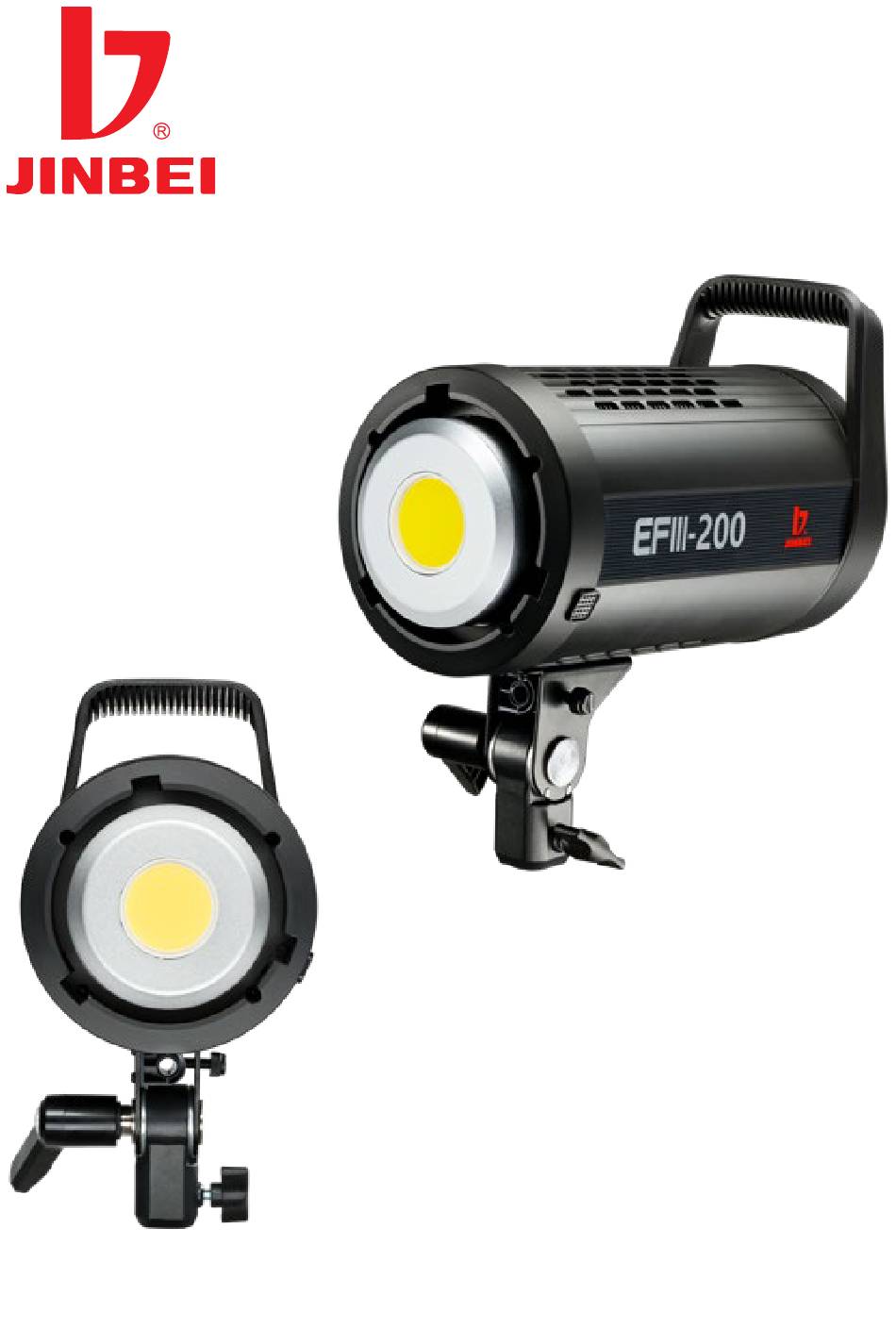

  • Page 1 EFIII-200 LED-Dauerlicht LED Continuous Light ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH...

  • Page 2: Table Of Contents

    Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 EFIII-200...
  • Page 3 Jinbei App / Bluetooth®* . . . . . . . . . . . . . . . . . .

  • Page 4: Vor Dem Ersten Gebrauch

    Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch . Bewahren Sie die Bedie- nungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung.

  • Page 5: Lieferumfang

    Lieferumfang – EFIII-200 – Schutzkappe – Netzkabel – Bedienungsanleitung...

  • Page 6: Übersicht

    Übersicht Bowens S-Type-Anschluss Netzanschlussbuchse LED-Leuchte Lüfterschalter Schirm-Halterung Lichteffekt-Pause- / Lichteffekt- Verriegelung des Lichtstativs Wiedergabe-Knopf Verriegelungshebel Lichteffekt-Drehknopf Funktionsknopf Bluetooth®*-Schalter / Reset WiFi-Einstellungs-Knopf Tragegriff Ein- / Ausschalter 12 13 14...
  • Page 7 Übersicht WiFi-Symbol Gruppe Lichteffekt Bluetooth®* Strom-Symbol Leistungswert Farbtemperatur Lüfter-Symbol Kanal...

  • Page 8: Beleuchtungsstärkemessung

    Beleuchtungsstärkemessung Die Messung von ungebündeltem Licht wird standardmäßig ohne Reflektoren durchgeführt. Der lineare Abstand von der LED-Licht- quelle zum Beleuchtungsstärkemesser beträgt 1 Meter. Wenn der Einstrahlungswinkel des Reflektors kleiner und dessen Tiefe tiefer wird, dann wird das Licht gebündelt. Das Zentrum des Lichts ist sehr hell, der umgebende Schein erscheint gedämpft.

  • Page 9: Beschreibung Der Funktionen

    Beschreibung der Funktionen Ein- / Ausschalten Netzstrom: Stecken Sie den Stecker des Netzteils in die Netzanschlussbuchse [9] und schließen Sie das Gerät an das Stromnetz an. Drücken und halten Sie den Ein-/Ausschalter [8], um das Gerät einzuschalten. Das Strom-Symbol [17] wird im LC-Display angezeigt. Einstellung der Helligkeit Drehen Sie den Funktionsknopf [6], um die Helligkeit einzustellen.
  • Page 10 Beschreibung der Funktionen Voreingestellte Lichteffekte Drehen Sie den Lichteffekt-Drehknopf [12], um in den Modus für vor- eingestellte Lichteffekte zu gelangen. Die Lichteffekte laufen kontinuierlich weiter. Drücken Sie den Lichteffekt-Pause- / Lichteffekt-Wiedergabe-Knopf [11], um den ausgewählten Effekt zu pausieren oder neu zu starten. Um das das Lichteffekt-Menü...
  • Page 11 Drücken Sie kurz den WiFi-Einstellungs-Knopf [7], das WiFi-Symbol [15] blinkt. Durch Drehen des Funktionsknopfs [6] können Sie nun die WiFi-Verbindung des EFIII-200 aktivieren oder deaktivieren. Drücken Sie den WiFi-Einstellungs-Knopf [7] und stellen Sie mit dem Funktionsknopf [6] die Gruppe (GR) und den Kanal (CH) nacheinan- der ein.

  • Page 12: „Jinbei"-App / Bluetooth

    „Jinbei”-App / Bluetooth®* Laden Sie die „Jinbei“-App für iOS aus dem App Store oder die „Stu- dio“-App aus dem Amazon App Store für Android herunter (iOS 9.0 oder höher, Android 5.0 oder höher). Verbindung mit dem Smartphone 1. Aktivieren Sie Bluetooth®* an Ihrem Smartphone.
  • Page 13 LED-Dauerlicht aus den Einstellungen in der App auf dem vorherigen Smartphone gelöscht werden. *Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren- zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

  • Page 14: Technische Daten

    (Lux-Messungen 5 .500 K, gemessen bei 0,5 m / 1 m / 1,5 m) Lichteffekte Bowens-S-Type-Anschluss Kanäle | Gruppen 32 | 16 Fernsteuerung App-Steuerung „Jinbei“ oder EF-RC-Fernbedienung (nicht im Lieferumfang enthalten) Bluetooth®*-Version Frequenzband 2,402 – 2,480 GHz Maximal abgestrahlte 6 dBm...
  • Page 15 Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungs- anleitung – auch auszugsweise – ist nicht gestattet. *Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren- zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

  • Page 16: Sicherheitshinweise

    Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netz- spannung können Stromschlag verursachen. – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild überein- stimmt. – Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können.
  • Page 17 Sicherheitshinweise Achtung! – Niemals das Netzkabel als Tragegriff benutzen. – Produkt und Zubehör von offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien fernhalten. – Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr dar- stellt. – Knicken Sie das Netzkabel nicht und legen Sie es nicht über schar- fe Kanten.
  • Page 18 Sicherheitshinweise – Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zug- führer während der Fahrt mit diesem Produkt. Der Fahrer kann ge- blendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.

  • Page 19: Entsorgung

    Informationen zu Sammelstellen, die Altgeräte kostenlos entge- gennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Konformität Hiermit erklärt die RCP Handels-GmbH & Co. KG, dass dieser Funkanlagentyp „Jinbei EFIII-200 LED-Dauerlicht” der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter folgender Internetadresse https://www.jinbei-deutschland.de/egk/efiii200...

  • Page 20: Before The First Use

    Before the First Use Read the operating instructions and the safety instructions carefully before using the device for the first time. Keep the operating instructions together with the device for future use. If other people use this device, make this manual available to them.

  • Page 21: What's In The Box

    What‘s in the Box – EFIII-200 – Protective cap – Power cable – User manual...

  • Page 22: Overview

    Overview Bowens S-Type connector Power socket LED continuous light Fan switch Umbrella holder Light effect pause / light effect Light stand lock replay button Locking lever Light effect knob Function button Bluetooth®* switch / reset WiFi settings button Carrying handle On / Off switch 12 13...
  • Page 23 Overview WiFi symbol Group Light effect Bluetooth®* Power symbol Power value Colour temperature Fan symbol Channel...

  • Page 24: Illuminance Measurement

    Illuminance Measurement The measurement of unconcentrated light is standard without ref- lectors, the linear distance from the LED continuous light source to the illuminance meter is 1 meter. When the angle of incidence of the reflector becomes smaller and its depth deeper, the light is bundled. The centre of the light is very bright, the surrounding glow appears dimmed.

  • Page 25: Function Descriptions

    Function Descriptions Switching On / Off AC Power: Insert the plug of the power adapter into the power socket [9] and connect the device to the power. Press and hold the on/off switch [8] to switch on the device. The power symbol [17] is displayed in the LC display.
  • Page 26 Function Descriptions Preset Lighting Effects Turn the light effect knob [12] to enter the preset light effect mode. Turn the light effect knob [12] to set the desired light effect. The light effects continue to run continuously. Press the light effect pause / light effect replay button [11] to pause or restart the selected effect.
  • Page 27 Briefly press the WiFi settings button [7], the WiFi symbol [15] flashes. By turning the function button [6], you can now activate or deactiva- te the WiFi connection of the EFIII-200. Press the WiFi settings button [7] and use the function button [6] to set the group (GR) and channel (CH) one after the other.

  • Page 28: "Jinbei" App / Bluetooth

    ”Jinbei” App / Bluetooth®* Download the ”Jinbei“ app for iOS from the App Store or the „Studio“ app from the Amazon App Store for Android (iOS 9.0 or higher, And- roid 5.0 or higher). Connection with the Smartphone 1. Activate Bluetooth®* on your smartphone.
  • Page 29 *The Bluetooth® word mark and logos are registered trademarks of Bluetooth SIG, Inc. and any use of such marks by Jinbei is under licence. Other trademarks and trade names are the property of their respective owners.

  • Page 30: Technical Data

    0 .5 m / 1 m / 1 .5 m) Lighting effects Bowens S-type mount Channels | Groups 32 | 16 Remote control Via app ”Jinbei“ or EF-RC remote control unit (not included) Bluetooth®* version Frequency band (GHz) 2.402 – 2.480 GHz Maximum radiated power...
  • Page 31 – even in part – is not permitted. *The Bluetooth® word mark and logos are registered trademarks of the Bluetooth SIG, Inc. and any use of such marks by Jinbei is under licence. Other trademarks and trade names are the property of their respective owners.

  • Page 32: Safety Instructions

    Safety Instructions Danger from electric current! Faulty electrical installations or excessive mains voltage can cause electric shock. – Only connect the product if the mains voltage of the socket corre- sponds to the specifications on the type plate. – Connect the product to an easily accessible power outlet so that you can quickly disconnect it from the mains in case of problems.
  • Page 33 Safety Instructions Caution! – Never use the mains cable as a carrying handle. – Keep the product and accessories away from naked flames, hot surfaces and easily flammable materials. – Lay the mains cable in such a way that it does not present a trip- ping hazard.
  • Page 34 Safety Instructions – Do not film car, bus, bicycle, motorbike or train drivers while driving this product. The driver may be blinded and cause an accident. This also applies to unlisted persons or groups if possible glare could cause an accident. –...

  • Page 35: Disposal

    Conformity Herewith the RCP Handels-GmbH & Co. KG hereby declares that the radio system type „Jinbei EFIII-200 LED Continuous Light” complies with Directive 2014/53/EU. The complete text of the EU Declaration of Conformity can be downloaded at the following Internet address: https://www.jinbei-deutschland.de/en/egk/efiii200...
  • Page 36 RCP Handels-GmbH & Co. KG In de Tarpen 42, D-22848 Norderstedt Germany Service Hotline: +49 40 270750400 www.jinbei-deutschland.de Item No.: 1336...
