- Page 1 LR 2770A ラックマウントアダプタ RACK MOUNT ADAPTER 取扱説明書 INSTRUCTION MANUAL リーダー電子株式会社 LEADER ELECTRONICS CORP. 〒223-8505 横浜市港北区綱島東 2 丁目 6 番 33 号 (045)541-2122 (代表) 2-6-33 Tsunashima-Higashi, Kohoku-ku, Yokohama 223-8505, Japan 81-45-541-2123 http://www.leader.co.jp...
-
Page 2: General Safety Summary

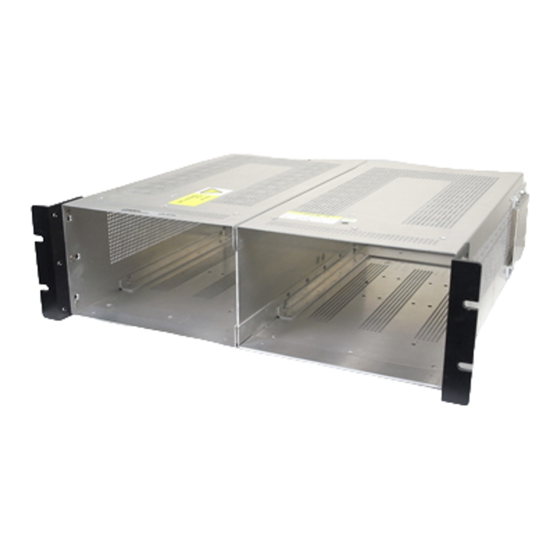

製品を安全にご使用いただくために GENERAL SAFETY SUMMARY 下記に示す使用上の警告・注意事項は、使用者の身体・生命に対する危険および製品の損傷・劣化など を避けるためのものです。必ず下記の警告・注意事項を守ってご使用ください。 Review the following safety precautions to avoid operator’s injury and loss of life and prevent damage and deterioration to this instrument. To avoid potential hazards, use this product as specified. ■ 使用ねじに関する警告事項 Warning Concerning the Screws 使用ねじは、組み立て図に従って指定の種類および長さのものを使用してください。指定以外... - Page 3 仕様 SPECIFICATIONS 概要 General 本製品は、 EIA(米国電子工業会)に準じた 19 インチラックに当社製品を取り付けるためのラッ クマウントアダプタです。 The LR 2770A is a rack mount adapter used to attach Leader's products to a 19-inch EIA (Electronic Industries Alliance) standard rack. 対応機種 Applicable Models LV 5770, LV 5800, LV 5838 (*1) LV 5838 の取り付けには、LR 2773 が必要です。...
- Page 4 外形寸法図 Mounting Dimensions...
- Page 5 構成内容 Contents 本製品は下記の部品で構成されています。組み立て図に従って、正しく組み立ててください。 The LR 2770A consists of the parts indicated below. Assemble the parts correctly according to the assembly diagrams. 記号 図面 名称 数量 Symbol Figure Item Name Qty. 本体 Main unit スライドレール Slide rail 板ナット Plate nut フック...
- Page 6 組み立て ASSEMBLY ここでは例として、ラックマウントアダプタに LV 5770 を取り付ける手順を示します。その他 の機種も同様の手順で取り付けられますが、LV 5838 の取り付けには LR 2773 が必要です。LR 2773 の取扱説明書も合わせてお読みください。 As an example, this section describes how to attach an LV 5770 to the rack mount adapter. Other models can be attached in the same manner, but LR 2773 is required in the case of the LV 5838. Refer also to the LR 2773 instruction manual as you read this chapter.
- Page 7 組み立て手順 Assembly Procedure 必要に応じて、ラックサポートの取り付け位置を変更します。取り付け位置を変更するに は、ねじ、ワッシャー、ナットを取り外してから位置を変更し、再びねじ、ワッシャー、 ナットを取り付けてください。 If necessary, change the rack support attachment position. To change it, remove the screws, washers, and nuts, change the position, and fasten the screws, washers, and nuts again. 取り付け位置は 4 種類から選択でき、出荷時は C の位置に取り付けられています。 You can select from the four available attachment positions. The factory default position is...
- Page 8 LV 5770 とスライドレール(b)を以下のように取り付けます。スライドレール(b)の固定位 置は、ラック本体の奥行きに合わせてください。 Attach the LV 5770s and slide rails (b) as shown below. Adjust the position of the slide rails (b) according to the depth of the rack. ● LV 5838 を取り付ける場合は、フック(d)と束線バンド(j)を使用することによって、AC ア ダプタを固定できます。必要に応じて固定してください。 When attaching an LV 5838, you can use hooks (d) and cable tie (j) to fix the AC adapter in place.
- Page 9 ラックサポートとスライドレール(b)を使用して、本体(a)をラックに取り付けます。 Using the rack supports and slide rails (b), rack mount the main unit (a).
- Page 10 Following information is for Chinese RoHS only Following information is for Chinese RoHS only Following information is for Chinese RoHS only 所含有毒有害物质信息 所含有毒有害物质信息 所含有毒有害物质信息 所含有毒有害物质信息 部件号码: 部件号码: 部件号码: 部件号码: LR 2770A LR 2770A LR 2770A LR 2770A 此标志适用于在中国销售的电子信息产品,依据2006年2月28日公布的 《电子信息产品污染控制管理办法》以及SJ/T11364-2006《电子信息产品污染 控制标识要求》，表示该产品在使用完结后可再利用。数字表示的是环境保护使 用期限，只要遵守与本产品有关的安全和使用上的注意事项，从制造日算起在数 字所表示的年限内，产品不会产生环境污染和对人体、财产的影响。 产品适当使用后报废的方法请遵从电子信息产品的回收、再利用相关法令。 详细请咨询各级政府主管部门。...
