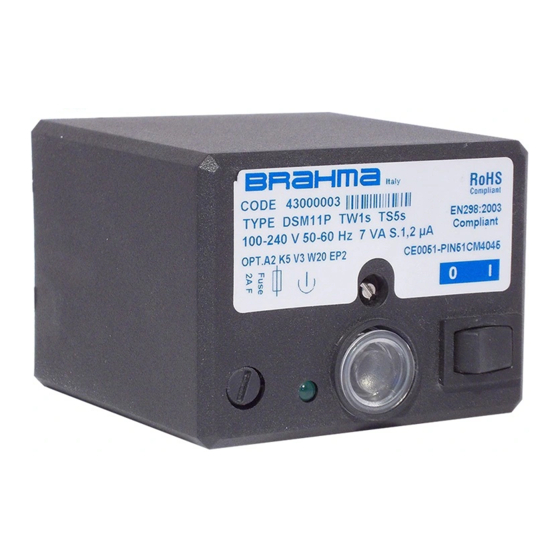

BRAHMA EUROBOX DS11P Quick Start Manual

SERIE EUROBOX TIPO DS11P/DSM11P
DESCRIZIONE
Questo sistema elettronico è idoneo per il controllo di bruciatori di gas per
Funzionamento permanente.
CARATTERISTICHE
−
certificazione CE di tipo (CE PIN 0051CM4045) in conformità con la
Direttiva Gas Europea 2009/142/CE;
−
conformità alla EN298:2003 (norma europea per sistemi automatici di
controllo di bruciatori di gas).
−
Per bruciatori ad accensione diretta di capacità illimitata in
funzionamento permanente e in conformità alla EN 746-2:1998 e EN
746-2:2010.
−
tecnologia a singolo microcontrollore per personalizzazione del ciclo di
lavoro, tentativi multipli di riaccensione e tempi d'impostazione precisi e
ripetibili;
−
controllo fiamma con sensore UV o con elettrodo
−
segnalazione a LED bicolore personalizzabile in funzione dello stato di
funzionamento e delle anomalie;
−
vita elettrica dei contatti al massimo carico dichiarato >250.000
operazioni;
− possibilità di montare una resistenza (100 ÷ 470 Kohm) in serie
all'uscita della segnalazione di blocco per impedire guasti al dispositivo
in caso di inversione dei collegamenti del pulsante di sblocco con quelli
della segnalazione di blocco;
Alimentazione:
Temperatura di esercizio:
Umidità:
Grado di protezione:
Codice di classificazione EN298, versioni standard:
Tempi:
Tempo di attesa (TW):
Tempo di sicurezza all'avviamento (TS):
Tempo di accensione della scintilla (TSP):
Tempo di intervento in caso di spegnimento fiamma:
Intertempo di attesa (TI, opz. I):
Ritardo di blocco per fiamma parassita (Tdk, opz. K):
Tempo di pre-accensione (Tj, opz. J):
Tentativi di ripetizione di ciclo (opz. Y):
Verniciatura:
Potenza massima assorbita in funzionamento 5VA@120V 7VA@230V
Portata massima dei contatti:
- Termostato:
- EV1:
- Segnalazione di blocco:
- Accenditore esterno:
Fusibile interno (FI fig.1):
Fusibile esterno:
Il valore del fusibile esterno deve essere selezionato in funzione del
massimo carico applicato. In ogni caso il fusibile esterno non deve
eccedere il valore del fusibile interno.
Lunghezza massima dei cavi:
Reset e Segnalazione di blocco remota:
Tutti gli altri componenti esterni:
Controllo fiamma:
Il dispositivo di rivelazione di presenza della fiamma utilizza la proprietà
raddrizzante della fiamma (ionizzazione); tale dispositivo non è fornito di
impedenze di protezione, per cui l'elettrodo di rivelazione non è sicuro
contro la scossa elettrica.
- Corrente ionizzazione minima:
a richiesta:
- Corrente ionizzazione raccomandata:
Massima lunghezza del cavo:
-
Controllo fiamma con UV
I sensori FD.. risultano essere idonei a rilevare luce ultravioletta (UV
spectral field da 290nm a 350nm) su applicazioni con bruciatori a fiamma
blu. Dimensioni di ingombro e tipologie di fissaggio sono illustrate nel
paragrafo relativo agli accessori.
Peso complessivo massimo (con zoccolo):
20337_r03
100÷240V 50÷60Hz
-20°C ÷ +70°C
95% massimo a 40°C
con zoccolo NG, IP40
(dopo l'installazione)
AMCLXK
con opzione V: AMLLXK
1 ÷ 120s
3 ÷ 120s
(TS-1)s
< 1s
1 ÷ 240s
1 ÷ 60s
0 ÷ 60s
1 ... 10
a richiesta
Imax
3 A cosϕ ≥ 0.4
0.5A cosϕ ≥ 0.4
1 A cosϕ ≥ 0.4
0,25 A cosϕ ≥ 0.6
max 2A Ceramico Rapido
100 m
1 m
0.5µA
1.2µA
2÷3 volte la minima
1 m
270 g circa
EUROBOX SERIES TYPE DS11P/DSM11P

DESCRIPTION

This electronic gas burner control system has been designed specifically for
burners for permanent operation with manual reset of the system.

FEATURES

−
EC- type certification (CE PIN 0051CM4045) in accordance with the
European Gas Appliance Directive 2009/142/EC;
−
In accordance with EN298:2003 (European standard for automatic gas
burner control systems).
−
For directly ignited burners of unlimited capacity in continuous operation
pursuant to EN 746-2:1998 and EN 746-2:2010.
−
A microcontroller based technology for operating cycle personalization,
multiple re-ignition attempts and precise and repeatable installation
times;
−
Flame control with UV sensor or with electrode
−
Two-colours LED customizable function of the state of work and
anomalies;
−
Electrical service life at max. declared loading >250.000 operations;
− Possibility of connecting a resistor (100 ÷ 470 Kohm) in series to the
lockout signal output in order to prevent the controller damage in case
the lockout button wiring and the lockout signal wiring are reversed
accidentally ;
Supply Voltage:
Operating temperature range:
Ambient humidity:
Protection degree:
EN298 classification code, standard versions:
Times:
Waiting time (TW):
Safety time (TS):
Spark ignition time (TSP):
Response time in case of flame failure:
Inter-waiting time (TI, opt. I):
Lockout delay due to flame simulation (Tdk, opt. K):
Pre-ignition time (Tj, opt. J):
Recycle attempts (opt. Y):
Varnish coating:
Maximum Power consumption, running:
Maximum Contact rating:
- Thermostat:
- EV1:
- Alarm:
- External ignition:
Fuse rating internal (FI fig.1):
Fuse rating external:
The value of the external fuse must be selected according to the maximum
load applied. In any case, the external fuse must not exceed the value of
the internal fuse.
Maximum length of external components cables:
Reset – remote lockout signal:
All other external components
Flame control:
The ionization flame detector device makes use of the rectification property
of the flame. The ionization flame detector device is not a safe to touch
output (no provision with protective impedances).
Minimum ionization current:
-
on request:
Recommended ionization current:
-
Max. length of the cable:
-
Flame monitoring with UV
The FD.. sensors are able to detect the ultraviolet light (UV spectral field
from 290nm to 350nm) on application with blue flame burners. Overall
dimensions and fixing templates are shown in paragraph "Accessories"
Max. total weight (with socket):
100÷240V 50÷60Hz
-20° C ÷ +70° C
95% max at 40° C
with socket NG, IP40
(after installation)
AMCLXK
with option V: AMLLXK
1 ÷ 120s
3 ÷ 120s
(TS-1)s
1 ÷ 240s
1 ÷ 60s
0 ÷ 60s
1 ... 10
On request
5VA@120V 7VA@230V
I max
cos ϕ ≥ 0.4
3 A
cos ϕ ≥ 0.4
0.5 A
cos ϕ ≥ 0.4
1 A
cos ϕ ≥ 0.6
0,25 A
max 2A Ceramic Fast
100 m
0.5µA
1.2µA
2÷3 times the minimum one
About 270 g
< 1s
1 m
1m
1/7
