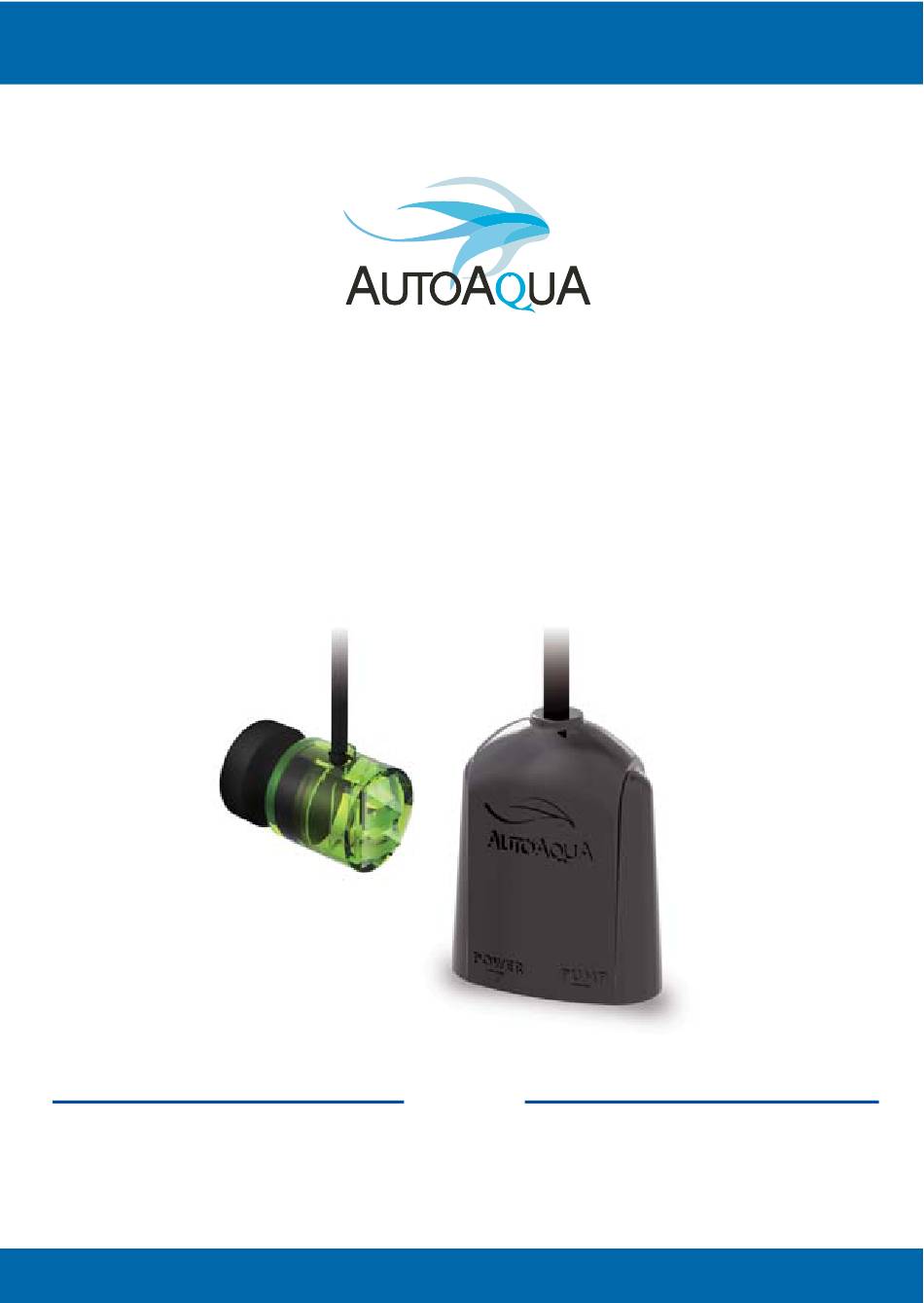

- Page 1 Leading ATO Innovation Smart ATO Lite Manual Model SATO-260P...
- Page 2 English List of Parts Item Picture Description Auto Top Off with Dual Sensors Smart ATO Lite Max Mounting Thickness : Controller 1/2 inch (12.7 mm) Power Adapter Universal Power Supply For rimmed or rimless aquariums up to Universal Tube Holder 1/2 inch (12.7 mm)
- Page 3 English Installation 1. Mount the dual sensors at the normal water level (with the water level reaching the lower one) on the tank/sump with the magnet.* 2. Connect one tube with the pump. Plug the siphon break into tubes, keep it higher than the water level of the reservoir, and set up the water tube by the universal holder.
- Page 4 English LED Indicator LED Color Status Description Action Alternating Blue & Flashing Boot-up N.A. Solid Power on N.A. Flashing Refilling/Pumping N.A. Blue Flashing The fail-safe sensor quickly for a senses the water N.A. short time** level changes. QST alarm: 1. Clean the sensor or 1.Bubble interference move it to an area Red LED*...
- Page 5 English Quick Security Technology (QST) Smart ATO Lite uses QST for real-time protection against any failure situation. The controller will give a visual alert when it senses any other refilling time is 6 times longer than the first refilling time.*...
- Page 6 English Limited Warranty 1. Limited warranty is provided by AUTOAQUA only if your AUTOAQUA Product ("Product") was purchased from an authorized distributor or an authorized reseller. 2. All warranty repairs or replacement are performed by the authorized distributor or authorized reseller in the region where the Product was first shipped by AUTOAQUA.
- Page 7 Leading ATO Innovation 標準版-智能雙感應自動補水機 Smart ATO Lite 使用說明書 Model SATO-260P...
- Page 8 中文 配件清單 配件 圖片 說明 控制器及雙感應探頭 標準版-智能雙感應 最大安裝厚度： 自動補水機控制器 12.7公厘 (1/2 英吋) 國際全電壓直流變壓器 直流變壓器 100-240 VAC 適用於厚度12.7公厘 (1/2 英吋) 通用水管支架 以內之邊條缸及非邊條缸 DC直流補水泵 揚程：250 公分 (8.2 英呎) 破除虹吸現象之連接管 破虹吸管 水管 2 公尺 (6.5 英呎) 搭配DC直流補水泵使用...
- Page 9 中文 安裝說明 1. 將雙感應探頭所附之磁鐵吸附於底缸或主缸內之正常水位位置，水平面對 齊下探頭。* 2. 將水管一端連接於DC直流補水泵，另一端插入破虹吸管，破虹吸管位置 需高於儲水缸之水平面，並以水管支架固定。 3. 將DC直流水泵及直流變壓器連接至控制器。 *請避免將雙感應探頭裝於有氣泡之區域，以免除氣泡干擾誤判。 警告：請慎防強力磁鐵造成受傷 破虹吸管需安裝在儲水缸內，且須高於水面。 空氣進入孔：當補水泵停止運作時，空氣可 透過破虹吸管的小孔進入阻斷 空氣進入孔 水流，達到破虹吸的效果。 滴水現象：補水泵運作時，些許水滴會從小 安裝方向 孔滴出，這是正常現象。 滴水現象 雙感應探頭 DC直流補水泵 儲水缸 主缸/底缸 電源...
- Page 10 中文 LED指示燈號 LED 燈號 狀態 說明 解決方法 紅藍交錯 閃爍 開機 無 固定 待機中 無 閃爍 補水中/水泵啟動中 無 藍色 短時間內快 上感應探頭偵測到水 無 速閃爍** 位變化 QST警報： 1. 清潔探頭或將感應 閃爍 1. 有氣泡干擾 器移至無氣泡區域 紅色* 2. 儲水缸缺水 2. 儲水缸加水 *請依照上述解決方法排除問題，並拔掉電源插頭再重新插上。 **在小缸裡，上探頭可能會於每次補水時觸發藍燈短暫閃爍，此為正常現象請 無須動作。 規格 1. 電源輸入：100-240 VAC 50-60 HZ 2.
- Page 11 中文 快速保險控制技術 (Quick Security Technology, QST) 標準版-智能雙感應自動補水機採用QST技術以及時防止任何故障狀況。當感 應器偵測到任一次補水時間超過第一次補水時間的6倍長時，將會發出警報燈 號。* QST技術可偵測感應器或控制器異常，以及偵測儲水桶缺水狀態，避免 補水泵空燒。 例：第一次補水時間為10秒，則任一次補水時間超過60秒時將發出警報燈號。 *重插拔電源後第一次補水則無保險機制。 控制器及雙感應探頭 上感應探頭 (保險探頭) 下感應探頭 (主探頭) 電源 補水泵...
- Page 12 中文 保固條款 1. 保固服務為有限保固，僅適用於澳多科技有限公司正式授權之經銷商所 販售之產品 (以下稱為產品)。 2. 保固服務由澳多科技有限公司授權銷售產品之經銷商權責提供。 3. 產品在正常使用情況下，自購買日起享有一年的保固服務。 4. 消費者如有保固服務需求時，需提供購買發票或證明供澳多科技有限公 司及其授權之經銷商查核。 購買日期 保固期限 自購買日起一年內 (年/月/日) 銷售店家 保固服務 澳多科技有限公司 台灣新竹縣竹北市復興二路229號 7樓之7 E-mail : service@autoaqua.com.tw www.autoaqua.com.tw (商店名稱/電話/email/地址) * 請至澳多科技網站取得最新經銷商資訊...
