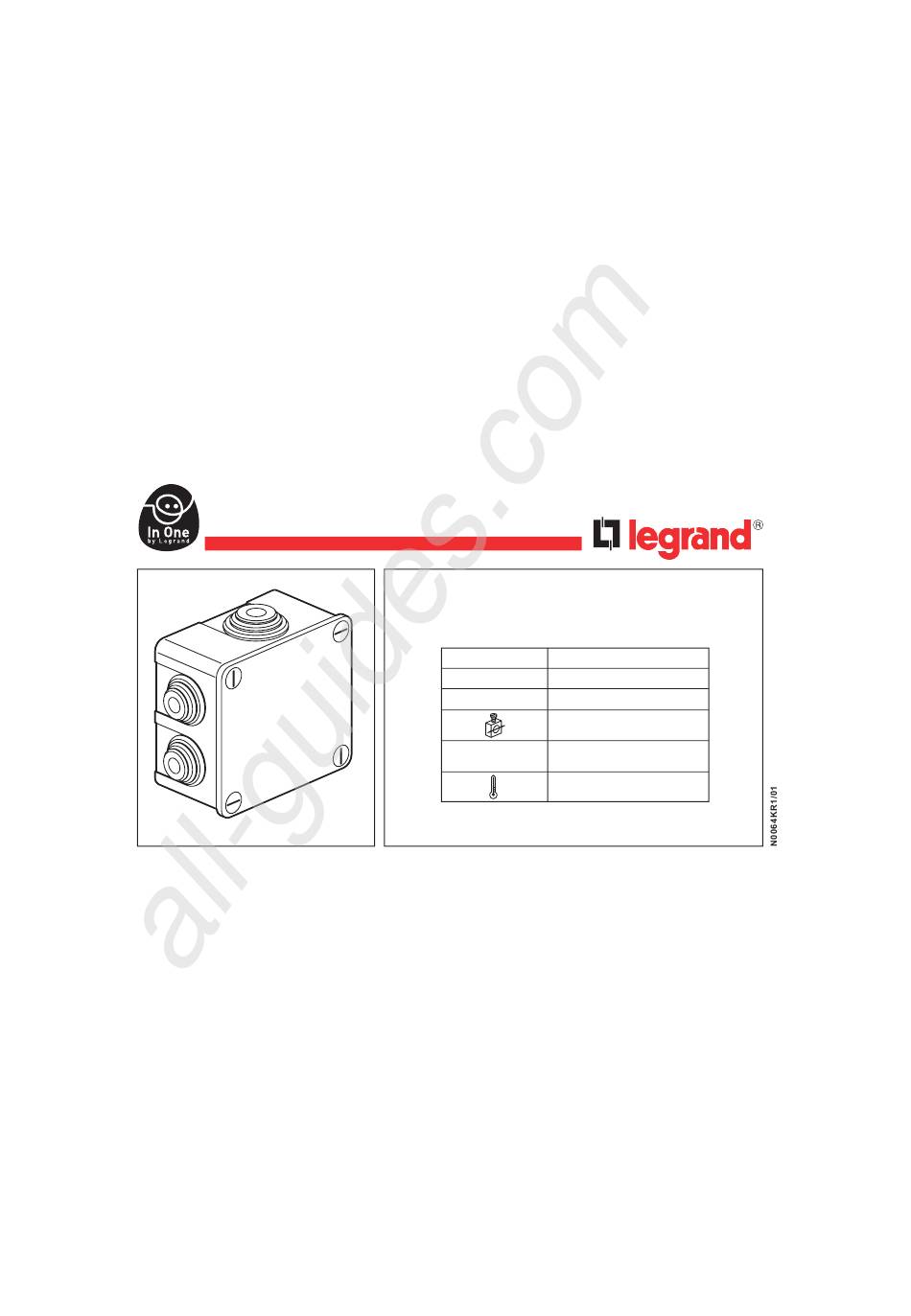

Page 1 All manuals and user guides at all-guides.com RF repeater 916 50 Characteristics Supply 110 - 240 V A Frequency 50/60 Hz Radio 868.3 MHz 2 x 1.5 mm² approximately 200 m Range in free ﬁ eld - 20°C to + 65°C...
Page 2: Safety Instructions
Do not open up, dismantle, alter or mo- dify the device except where speciﬁ cally required to do so by the instructions. All Legrand products must be opened and repaired exclusively by personnel trained and approved by Legrand. Any unautho-...
Page 3 All manuals and user guides at all-guides.com Description Factory set conﬁ guration Installation indicator light (blue: lit steadily Once connected to the mains the when the product is unlocked) repeater only retransmits messages Installation key (locking/ received from transmitters in factory unlocking the repeater) mode.
Page 4: Operation
All manuals and user guides at all-guides.com Operation The “In One by Legrand” RF repeater is used when the transmitter and the radio receiver are too far apart for them to be able to communicate with each other. Operation of the installation with one repeater...
Page 5 3) Lock the repeater (no action means that the product will be locked automatically after twenty minutes). Example of scenario creation. Control switching on a switch without neutral with a scenario switch via a repeater. Receiver Transmitter RF repeater 300 W radio switch without neutral Radio lighting scenario switch. E.g. 916 50...
Page 6 All manuals and user guides at all-guides.com Operation (cont.) Legend The indicator light The indicator lamp The indicator light The indicator light The indicator goes out is lit blinks slowly blinks rapidly light ﬂ ashes Install./ LEARN LEARN LEARN Repeater Transmitter Receiver indicator...
Page 7 All manuals and user guides at all-guides.com Operation (cont.) Install./ LEARN LEARN LEARN Transmitter Repeater Receiver indicator indicator indicator light light lights...
Page 8 All manuals and user guides at all-guides.com Operation (cont.) Install./ LEARN LEARN LEARN Transmitter Repeater Receiver indicator indicator indicator light light lights Check that the LEARN indicator light is switched off, otherwise the receiver and the repeater are too far apart.
Page 9 All manuals and user guides at all-guides.com Operation (cont.) Example of scenario modiﬁ cation: Run two switches without neutral Receiver Receiver Transmitter RF repeater RF switch without RF switch without E.g. 916 50 RF lighting scenario switch neutral neutral 300 W 300 W...
Page 10 All manuals and user guides at all-guides.com Operation (cont.) Install./ LEARN LEARN LEARN LEARN Transmitter Repeater Receiver indicator indicator indicator indicator light light light lights Receiver 1 Open the scenario Receiver 2...
Page 11 All manuals and user guides at all-guides.com Operation (cont.) Install./ LEARN LEARN LEARN LEARN Transmitter Repeater Receiver indicator indicator indicator indicator light light light lights Receiver 1 Receiver 2 Receiver 2 Receiver 2...
Page 12 All manuals and user guides at all-guides.com Operation (cont.) Install./ LEARN LEARN LEARN LEARN Transmitter Repeater Receiver indicator indicator indicator indicator light light light lights Receiver 1 Receiver 2...
Page 13 All manuals and user guides at all-guides.com Operation (cont.) Erasing a transmitter known by the repeater. Return to factory mode 10 s Return of the product to factory conﬁ guration.
Page 14 All manuals and user guides at all-guides.com Operation (cont.) To make sure that the repeater learns a control correctly, the blinking of the installation LED is noted for each RF message. PROBLEM CAUSE SOLUTION The Learn indicator light comes on for Learning is impossible.
Page 15: Technische Daten
All manuals and user guides at all-guides.com Funkverstärker 916 50 Technische Daten Stromversorgung 110 - 240 V A Frequenz 50/60 Hz Funksignal 868,3 MHz 2 x 1,5 mm Reichweite ca. 200 m im Freifeld -20°C bis +65°C...
Page 16 Das Gerät vorbehaltlich besonderer, in der Betriebsanleitung angegebener Hinweise nicht öffnen, zerlegen, bes- chädigen oder abändern. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultes und aner- kanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Er- satz- und Gewährleistungsansprüche.
Page 17 All manuals and user guides at all-guides.com Beschreibung Werkseinstellung Installations-Leuchtdiode (blau / leuchtet Ab dem Anschluss an das Stromnetz ständig, wenn das Gerät entsperrt ist) sendet der Verstärker nur die von den Installations-Taste Sendern im Werksmodus empfangenen (Sperrung/Entsperrung Funkmeldungen weiter. des Verstärkers) Learn-Leuchtdiode (grün) Learn-Taste beim ersten...
Page 18: Funktionsweise
All manuals and user guides at all-guides.com Funktionsweise Der „In One by Legrand“ Funkverstärker wird benutzt, wenn die Entfernung zwischen dem Funksender und -empfänger für die Funkverbindung zu groß ist. Funktionsweise der Installation mit einem Verstärker Funktionsweise der Installation mit zwei Verstärkern 1.
Page 19 3) Den Verstärker sperren (bei Nichtbetätigung erfolgt die Sperrung des Geräts automatisch nach 20 Minuten). Beispiel für die Erstellung eines Szenarios Einschaltsteuerung eines Funkschalters ohne Nullleiter mit einem Funk-Szenarioschalter über einen Verstärker. Empfänger Sender Funkverstärker 300 W Funkschalter ohne Nullleiter Funk-Beleuchtungsszenarioschalter. z.B.: 916 50...
Page 20 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Zeichenerklärung Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode erlischt. leuchtet. blinkt langsam. blinkt schnell. leuchtet auf. Inst./ LEARN- LEARN- LEARN- Verstärker Sender Leucht - Empfänger Leucht - Leucht - - diode - diode - dioden...
Page 21 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Inst./ LEARN- LEARN- LEARN- Sender Verstärker Empfänger Leucht - Leucht - Leucht - - diode - diode - dioden...
Page 22 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Inst./ LEARN- LEARN- LEARN- Sender Leucht - Verstärker Empfänger Leucht - Leucht - - diode - diode - dioden Prüfen, dass die LEARN-Leuchtdiode erloschen ist, andernfalls ist die Entfernung zwischen dem Empfänger und dem Verstärker zu groß.
Page 23 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Beispiel für die Änderung des Szenarios: Steuerung von zwei Funkschaltern ohne Nullleiter Empfänger Empfänger Sender Funkverstärker Funkschalter ohne Funkschalter ohne z.B.: 916 50 Funk- Nullleiter Nullleiter Beleuchtungsszenarioschalter 300 W funkgesteuert 300 W funkgesteuert...
Page 24 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Inst./ LEARN- LEARN- LEARN- LEARN- Sender Verstärker Empfänger Leucht - Leucht - Leucht - Leucht - - diode - diode - diode - dioden Empfänger 1 Das Szenario öffnen. Empfänger 2...
Page 25 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Inst./ LEARN- LEARN- LEARN- LEARN- Sender Leucht - Verstärker Empfänger(s) Leucht - Leucht - Leucht - - diode - diode - diode - dioden Empfänger 1 Empfänger 2 Empfänger 2 Empfänger 2...
Page 26 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Inst./ LEARN- LEARN- LEARN- LEARN- Sender Verstärker Empfänger Leucht - Leucht - Leucht - Leucht - - diode - diode - diode - dioden Empfänger 1 Empfänger 2...
Page 27 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Löschen eines vom Verstärker erkannten Senders. Rücksetzen auf die Werkseinstellung 10 s Rücksetzen des Geräts auf die Werkseinstellung.
Page 28: Fehlerbehebung
All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Um zu prüfen, ob ein Steuerbefehl ordnungsgemäß vom Verstärker eingelernt wurde, beobachtet man das Blinken der Installations-LED bei jeder Funkmeldung. FEHLER URSACHE FEHLERBEHEBUNG Die Learn-Leuchtdiode leuchtet für 5 Der Einlernvorgang kann nicht Kompatible Geräte installieren.
Page 29 All manuals and user guides at all-guides.com Repetidor RF 916 50 Características Alimentación 110 - 240 V A Frecuencia 50/60 Hz Radio 868,3 MHz 2 x 1,5 mm alrededor de 200 m Alcance en campo libre - 20 °C a + 65 °C...
Page 30: Consignas De Seguridad
No abrir, desmontar, alterar o modiﬁ car el aparato salvo que esto se indique es- pecíﬁ camente en el manual. Todos los productos Legrand deben ser abiertos y reparados exclusivamente por personal formado y habilitado por Legrand. Cual- quier apertura o reparación no autorizada anula la integridad de las responsabilida- des, derechos a sustitución y garantías.
Page 31 All manuals and user guides at all-guides.com Descripción Conﬁ guración de fábrica Indicador luminoso de instalación (azul : encendido Una vez que se enchufa a la red, el ﬁ jo cuando el producto está desbloqueado) repetidor vuelve a emitir únicamente los mensajes recibidos de los emisores en Botón de instalación modo fábrica.
Page 32 All manuals and user guides at all-guides.com Funcionamiento El repetidor RF “In One by Legrand” se utiliza cuando la distancia que separa el emisor del receptor de radio es demasiado importante para que puedan comunicarse juntos. Funcionamiento de la instalación con 1 repetidor Funcionamiento de la instalación con 2 repetidores...
Page 33 3) Bloquear el repetidor (sin acción el bloqueo del producto tiene lugar automáticamente al cabo de 20 minutos). Ejemplo de creación de un escenario. Accionar el encendido de un interruptor sin neutro con un interescenario pasando por un repetidor. Receptor Emisor Repetidor RF Interruptor sin neutro 300 W radio Interescenario de iluminación radio Ej.: 916 50...
Page 34 All manuals and user guides at all-guides.com Funcionamiento (continuación) Leyenda El indicador El indicador luminoso El indicador El indicador luminoso El indicador luminoso luminoso se apaga. luminoso se enciende. parpadea lentamente. parpadea rápido. emite destellos. Indicadores Indicador Indicador luminosos luminoso luminoso Repetidor Emisor...
Page 35 All manuals and user guides at all-guides.com Funcionamiento (continuación) Indicadores Indicador Indicador luminosos Emisor luminoso Repetidor Receptor luminoso Instal./ LEARN LEARN LEARN...
Page 36 All manuals and user guides at all-guides.com Funcionamiento (continuación) Indicadores Indicador Indicador luminosos Emisor luminoso Repetidor Receptor luminoso Instal./ LEARN LEARN LEARN Veriﬁ car que el indicador luminoso LEARN esté apagado, de lo contrario la distancia entre el receptor y el repetidor será...
Page 37 All manuals and user guides at all-guides.com Funcionamiento (continuación) Ejemplo de modiﬁ cación del escenario: Pilotar 2 interruptores sin neutro Receptor Receptor Emisor Repetidor RF Interruptor sin Interruptor sin Ej.: 916 50 Interescenario de iluminación neutro neutro radio 300 W radio 300 W radio.
Page 38 All manuals and user guides at all-guides.com Funcionamiento (continuación) Indicadores Indicador Indicador Indicador luminosos Emisor luminoso Repetidor Receptor luminoso luminoso Instal./ LEARN LEARN LEARN LEARN Receptor 1 Abrir el escenario Receptor 2...
Page 39 All manuals and user guides at all-guides.com Funcionamiento (continuación) Indicadores Indicador Indicador Indicador luminosos luminoso luminoso luminoso Emisor Repetidor Receptor Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2 Receptor 2 Receptor 2...
Page 40 All manuals and user guides at all-guides.com Funcionamiento (continuación) Indicadores Indicador Indicador Indicador luminosos Emisor luminoso Repetidor Receptor luminoso luminoso Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2...
Page 41 All manuals and user guides at all-guides.com Funcionamiento (continuación) Supresión de un emisor conocido por el repetidor. Retorno a modo fábrica 10 s Retorno del producto a conﬁ guración de fábrica.
Page 42 All manuals and user guides at all-guides.com Funcionamiento (continuación) Para asegurarse de que un repetidor aprenda un mando correctamente, se observa el parpadeo del LED de instalación en cada mensaje RF . PROBLEMA CAUSA SOLUCIÓN El indicador luminoso Learn se El aprendizaje es imposible.
Page 43 All manuals and user guides at all-guides.com Αναμεταδότης ραδιοσυχνοτήτων 916 50 Χαρακτηριστικά Τροφοδοσία 110 - 240 V A Συχνότητα 50/60 Hz Ραδιοσυχνότητα 868,3 MHz 2 x 1,5 mm περίπου 200 m σε Εμβέλεια ελεύθερο πεδίο - 20°C έως + 65°C...
Page 44 χώρο τοποθέτησης του προϊόντος. Μην ανοίγετε, αποσυναρμολογείτε, τροποποιείτε ή επεμβαίνετε στο προϊόν εκτός κι αν υπάρχουν σαφείς σχετικές οδηγίες στο εγχειρίδιο. Όλα τα προϊόντα της Legrand πρέπει να ανοίγονται και να επισκευάζονται αποκλειστικά από εκπαιδευμένο και εξουσιοδοτημένο από τη Legrand προσωπικό. Οποιαδήποτε επέμβαση...
Page 45 All manuals and user guides at all-guides.com Περιγραφή Εργοστασιακή ρύθμιση Φωτεινή ένδειξη εγκατάστασης (μπλε: ανάβει με τη σύνδεσή του στο δίκτυο σταθερά όταν το προϊόν είναι απασφαλισμένο) ρεύματος, ο αναμεταδότης αναμεταδίδει μόνο τα μηνύματα που λαμβάνονται από Κουμπί εγκατάστασης πομπούς με εργοστασιακή ρύθμιση. (ασφάλιση/απασφάλιση...
Page 46 All manuals and user guides at all-guides.com Λειτουργία Ο αναμεταδότης ραδιοσυχνοτήτων “In One by Legrand” χρησιμοποιείται όταν η απόσταση που χωρίζει τον πομπό από τον δέκτη ραδιοσυχνοτήτων είναι πολύ μεγάλη και δεν μπορούν να επικοινωνήσουν. Λειτουργία εγκατάστασης με 1 αναμεταδότη...
Page 47 3) Ασφαλίστε τον αναμεταδότη (αν δεν κάνετε τίποτε, πραγματοποιείται αυτόματα ασφάλιση του προϊόντος μετά από 20 λεπτά). Παράδειγμα δημιουργίας σεναρίου. Ελέγξτε το άναμμα ενός διακόπτη χωρίς ουδέτερο με διασενάριο περνώντας από αναμεταδότη. Δέκτης Πομπός Αναμεταδότης Διακόπτης ραδιοσυχνοτήτων Διασενάριο φωτισμού ραδιοσυχνοτήτων χωρίς ουδέτερο 300 W ραδιοσυχνοτήτων π.χ.: 916 50...
Page 48 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Επεξήγηση Η φωτεινή Η φωτεινή ένδειξη Η φωτεινή ένδειξη Η φωτεινή ένδειξη Η φωτεινή ένδειξη ένδειξη κάνει σβήνει είναι αναμμένη αναβοσβήνει αργά αναβοσβήνει γρήγορα αναλαμπές Φωτεινή Εγκατάσταση Φωτεινή φωτεινών ένδειξη Αναμεταδότης ένδειξη...
Page 49 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Φωτεινή Εγκατάσταση Φωτεινή φωτεινών ένδειξη ένδειξη Πομπός Αναμεταδότης Δέκτης ενδείξεων/ LEARN LEARN LEARN...
Page 50 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Φωτεινή Εγκατάσταση Φωτεινή φωτεινών ένδειξη ένδειξη Πομπός Αναμεταδότης Δέκτης ενδείξεων/ LEARN LEARN LEARN Επαληθεύστε ότι η φωτεινή ένδειξη LEARN είναι σβηστή, αλλιώς η απόσταση μεταξύ δέκτη και αναμεταδότη είναι υπερβολικά μεγάλη.
Page 51 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Παράδειγμα τροποποίησης του σεναρίου: Ελέγξτε 2 διακόπτες χωρίς ουδέτερο Δέκτης Δέκτης Πομπός Αναμεταδότης Διακόπτης χωρίς Διακόπτης χωρίς ραδιοσυχνοτήτων Διασενάριο φωτισμού ουδέτερο ουδέτερο π.χ.: 916 50 ραδιοσυχνοτήτων 300 W ραδιοσυχνοτήτων 300 W ραδιοσυχνοτήτων...
Page 52 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Φωτεινή Εγκατάσταση Φωτεινή Φωτεινή φωτεινών ένδειξη Πομπός Αναμεταδότης Δέκτης ένδειξη ένδειξη ενδείξεων/ LEARN LEARN LEARN LEARN Δέκτης 1 Ανοίξτε το σενάριο Δέκτης 2...
Page 53 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Φωτεινή Εγκατάσταση Φωτεινή Φωτεινή φωτεινών ένδειξη ένδειξη ένδειξη Πομπός Αναμεταδότης Δέκτης ενδείξεων/ LEARN LEARN LEARN LEARN Δέκτης 1 Δέκτης 2 Δέκτης 2 Δέκτης 2...
Page 54 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Εγκατάσταση Φωτεινή Φωτεινή Φωτεινή φωτεινών ένδειξη ένδειξη Πομπός Αναμεταδότης Δέκτης ένδειξη ενδείξεων/ LEARN LEARN LEARN LEARN Δέκτης 1 Δέκτης 2...
Page 55 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Διαγραφή πομπού που αναγνωρίζεται από τον αναμεταδότη. Επαναφορά στην εργοστασιακή ρύθμιση 5 δευτ. 10 δευτ. Επαναφορά του προϊόντος στην εργοστασιακή ρύθμιση.
Page 56 All manuals and user guides at all-guides.com Λειτουργία (συνέχεια) Για να διασφαλίσετε ότι η εκμάθηση μίας εντολής έχει γίνει σωστά από τον αναμεταδότη, παρατηρήστε το αναβόσβημα της λυχνίας LED εγκατάστασης σε κάθε μήνυμα ραδιοσυχνοτήτων. ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΛΥΣΗ Η φωτεινή ένδειξη Learn ανάβει για 5 Η...
Page 57 All manuals and user guides at all-guides.com RF jelismétlő 916 50 Jellemzők Áramellátás 110 - 240 V A Frekvencia 50/60 Hz Rádiófrekvencia 868,3 MHz 2 x 1,5 mm megközelítőleg 200 m Hatótávolság akadálymentes terepen -20°C – 65°C...
Page 58 Felszerelés előtt olvassa el a használati utasítást, vegye figyelembe a termékspe- cifikus szerelési körülményeket. Ne szedje szét a terméket. Legrand ter- méket kizárólag a Legrand által képzett és elismert szakember szedheti szét és javíthatja meg. Illetéktelen személy által történt beavatkozás esetén minden ga-...
Page 59 All manuals and user guides at all-guides.com Leírás Gyári beállítás az elektromos hálózatra való Beszerelési jelzőlámpa (kék: folyamatosan csatlakoztatás pillanatától a jelismétlő ég amikor a termék ki van nyitva) kizárólag a gyári módban található Beszerelési gomb (a adóberendezésektől kapott jeleket jelismétlő...
Page 60 All manuals and user guides at all-guides.com Működés Az „In One by Legrand” rádiófrekvencia jelismétlő akkor használatos, amikor az adóberendezést és a rádiófrekvenciás vevőberendezést elválasztó távolság túl nagy ahhoz, hogy ezek kommunikálni tudjanak egymással. A berendezés működése 1 jelismétlővel A berendezés működése 2 jelismétlővel 1.
Page 61 3) Zárja be a jelismétlőt (művelet nélkül a termék automatikusan bezáródik 20 perc elteltével). Példa műveletsor létrehozására. Egy semleges állás nélküli kapcsoló bekapcsolásának vezérlése egy műveletsor kapcsolóval, jelismétlőn áthaladó jellel. Vevőberendezés Adóberendezés Rádiófrekvencia 300 W-os, semleges állás nélküli, Rádiófrekvenciás világítás- jelismétlő rádiófrekvenciás kapcsoló műveletsor kapcsoló Például: 916 50...
Page 62 All manuals and user guides at all-guides.com Működés (folytatás) Jelmagyarázat A jelzőlámpa A jelzőlámpa ég A jelzőlámpa lassan A jelzőlámpa gyorsan A jelzőlámpa kikapcsol villog villog villan LEARN LEARN Beszerelési/ jelző- LEARN jelző- Adóberendezés Jelismétlő Vevőberendezés jelzőlámpák -lámpa -lámpa...
Page 63 All manuals and user guides at all-guides.com Működés (folytatás) LEARN Beszerelési/ LEARN jelző- LEARN Adóberendezés Jelismétlő Vevőberendezés jelzőlámpa -lámpa jelzőlámpák...
Page 64 All manuals and user guides at all-guides.com Működés (folytatás) LEARN LEARN Beszerelési/ jelző- jelző- LEARN Adóberendezés Jelismétlő Vevőberendezés -lámpa jelzőlámpák -lámpa Ellenőrizze, hogy a LEARN jelzőlámpa ki van-e kapcsolva. Ellenkező esetben a vevőberendezés és a jelismétlő közötti távolság túl nagy.
Page 65 All manuals and user guides at all-guides.com Működés (folytatás) Példa műveletsor módosítására: 2 semleges állás nélküli kapcsoló vezérlése Vevőberendezés Vevőberendezés Adóberendezés Rádiófrekvencia 300 W-os, semleges 300 W-os, semleges Rádiófrekvenciás világítás- jelismétlő állás nélküli állás nélküli műveletsor kapcsoló Például: 916 50 rádiófrekvenciás rádiófrekvenciás kapcsoló kapcsoló.
Page 66 All manuals and user guides at all-guides.com Működés (folytatás) LEARN Beszerelési/ LEARN LEARN Adóberendezés jelző- Jelismétlő Vevőberendezés LEARN jelző- jelző- -lámpa jelzőlámpák -lámpa -lámpa 1-es vevőberendezés Nyissa meg a műveletsort 2-es vevőberendezés...
Page 67 All manuals and user guides at all-guides.com Működés (folytatás) LEARN Beszerelési/ LEARN LEARN jelző- Adóberendezés Jelismétlő LEARN Vevőberendezés jelző- jelző- -lámpa -lámpa jelzőlámpák -lámpa 1-es vevőberendezés 2-es vevőberendezés 2-es vevőberendezés 2-es vevőberendezés...
Page 68 All manuals and user guides at all-guides.com Működés (folytatás) LEARN LEARN Beszerelési/ LEARN Adóberendezés jelző- Jelismétlő Vevőberendezés LEARN jelző- jelző- -lámpa -lámpa jelzőlámpák -lámpa 1-es vevőberendezés 2-es vevőberendezés...
Page 69 All manuals and user guides at all-guides.com Működés (folytatás) Egy jelismétlő által ismert adóberendezés törlése. Visszaállás gyári beállításra 5 másodperc 10 másodperc A termék gyári konfigurációra áll vissza.
Page 70 All manuals and user guides at all-guides.com Működés (folytatás) A vezérlés jelismétlő általi megfelelő megtanulását úgy ellenőrizheti, hogy a beszerelési LED minden rádiófrekvenciás üzenetnél villog. PROBLÉMA MEGOLDÁS A Learn jelzőlámpa 5 másodpercen A betanítás lehetetlen. Szereljen be kompatíbilis termékeket. keresztül világít. A Learn jelzőlámpa 10 másodpercen Az elmentett adóberendezések száma Törölje a nem használt műveletsorokat.
Page 71 All manuals and user guides at all-guides.com Wzmacniak RF 916 50 Parametry Zasilanie 110 - 240 V A Częstotliwość 50/60 Hz Radio 868,3 MHz 2 x 1,5 mm Zasięg około 200 m w pustym polu - 20°C do + 65°C...
Page 72: Przepisy Bezpieczeństwa
Wszys- tkie produkty Legrand mogą być otwierane i naprawiane wyłącznie przez pracowników pr- zeszkolonych i upoważnionych przez Legrand. Każde otwarcie lub naprawa dokonane bez od- powiedniego upoważnienia zwalnia Legrand od wszelkiej odpowiedzialności, powoduje utratę...
Page 73: Ustawienia Fabryczne
All manuals and user guides at all-guides.com Część opisowa Ustawienia fabryczne Kontrolka instalacyjna (niebieska: świeci się po podłączeniu do sieci, wzmacniak na stałe, gdy produkt jest odblokowany) ponownie emituje wyłącznie komuni- katy odebrane z nadajników w trybie Przycisk instalacyjny fabrycznym. (zablokowanie/ odblokowanie wzmacniaka) Kontrolka Learn (zielona)
Page 74 All manuals and user guides at all-guides.com Działanie Wzmacniak RF „In One by Legrand» jest stosowany, gdy odległość między nadajnikiem a odbiornikiem radiowym jest zbyt duża, aby zapewnić między nimi łączność. Działanie instalacji z wykorzystaniem 1 wzmacniaka Działanie instalacji z wykorzystaniem 2 wzmacniaków...
Page 75 3) Zablokować wzmacniak (przy braku czynności ze strony użytkownika zablokowanie urządzenia następuje automatycz- nie po 20 minutach). Przykład tworzenia scenariusza. Sterowanie włączaniem przełącznika bez punktu zerowego za pomocą przełącznika scenariuszy za pośrednictwem wzmacniaka. Odbiornik Nadajnik Wzmacniak RF Radiowy przełącznik 300 W bez Radiowy przełącznik scenariuszy Np.: 916 50 punktu zerowego oświetlenia...
Page 76 All manuals and user guides at all-guides.com Działanie (cd.) Legenda Kontrolka gaśnie Kontrolka jest Kontrolka miga Kontrolka miga Kontrolka błyska włączona wolno szybko Kontrolka Kontrolka Kontrolka Nadajnik Odbiornik Instal./ Odbiornik LEARN LEARN LEARN...
Page 77 All manuals and user guides at all-guides.com Działanie (cd.) Kontrolka Kontrolka Kontrolka Instal./ Nadajnik Odbiornik Odbiornik LEARN LEARN LEARN...
Page 78 All manuals and user guides at all-guides.com Działanie (cd.) Kontrolka Kontrolka Kontrolka Nadajnik Odbiornik Odbiornik Instal./ LEARN LEARN LEARN Sprawdzić, czy kontrolka LEARN zgasła. W przeciwnym wypadku odległość między odbiornikiem a wzmacniakiem jest zbyt duża.
Page 79 All manuals and user guides at all-guides.com Działanie (cd.) Przykład zmiany scenariusza: Sterowanie 2 przełącznikami bez punktu zerowego Odbiornik Odbiornik Nadajnik Wzmacniak RF Radiowy przełącznik Radiowy Radiowy przełącznik Np.: 916 50 przełącznik bez bez punktu scenariuszy oświetlenia zerowego punktu zerowego 300 W. 300 W.
Page 80 All manuals and user guides at all-guides.com Działanie (cd.) Kontrolka Kontrol- Kontrol- Kontrolka Nadajnik Odbiornik Odbiornik Instal./ LEARN LEARN LEARN LEARN Odbiornik 1 Otwieranie scenariusza Odbiornik 2...
Page 81 All manuals and user guides at all-guides.com Działanie (cd.) Kontrolka Kontrol- Kontrol- Kontrolka Nadajnik Odbiornik Instal./ Odbiornik LEARN LEARN LEARN LEARN Odbiornik 1 Odbiornik 2 Odbiornik 2 Odbiornik 2...
Page 82 All manuals and user guides at all-guides.com Działanie (cd.) Kontrolka Kontrol- Kontrol- Kontrolka Nadajnik Odbiornik Odbiornik Instal./ LEARN LEARN LEARN LEARN Odbiornik 1 Odbiornik 2...
Page 83 All manuals and user guides at all-guides.com Działanie (cd.) Usuwanie nadajnika rozpoznawanego przez wzmacniak. Powrót do trybu fabrycznego 5 sek. 10 sek. Przywrócenie ustawień fabrycznych produktu.
Page 84 All manuals and user guides at all-guides.com Działanie (cd.) Aby upewnić się, że polecenie zostało prawidłowo zapamiętane przez wzmacniak, należy obserwować miganie kontrolki instalacyjnej LED przy każdym komunikacie radiowym. PROBLEM PRZYCZYNA ROZWIĄZANIE Kontrolka Learn świeci się przez Zapamiętywanie jest niemożliwe. Zainstalować...
Page 85 All manuals and user guides at all-guides.com Repetidor RF 916 50 Características Alimentação 110 - 240 V A Frequência 50/60 Hz Rádio 868,3 MHz 2 x 1,5 mm cerca de 200 m em Alcance campo livre - 20°C a + 65°C...
Page 86: Esquema De Ligações
Não abrir, desmontar, alterar ou modiﬁ car o aparelho salvo especiﬁ cação em contrário nas instruções do produto. Todos os pro- dutos Legrand só devem ser abertos e reparados exclusivamente por pessoal for- mado e autorizado pela Legrand. Qualquer abertura ou reparação não autorizada can- cela todas as responsabilidades, direitos de substituição e garantias.
Page 87 All manuals and user guides at all-guides.com Descrição Conﬁ guração de fábrica Sinalizador de instalação (azul): Aceso ﬁ xo Após a sua ligação ao sector, o repetidor quando o produto está desbloqueado) volta a emitir unicamente as mensagens recebidas dos emissores em modo Tecla de instalação fábrica.
Page 88 All manuals and user guides at all-guides.com Funcionamento O repetidor RF “In One by Legrand” é utilizado quando a distância que separa o emissor do receptor rádio é demasiado importante para que possam comunicar entre eles. Funcionamento da instalação com 1 repetidor Funcionamento da instalação com 2 repetidores...
Page 89 Exemplo de criação de um cenário. Comandar o acendimento de um inter sem neutro com um inter cenário passando por um repetidor. Receptor Emissor Repetidor RF Inter sem neutro 300 W rádio Inter cenário de iluminação rádio Ex.: 916 50...
Page 90 All manuals and user guides at all-guides.com Funcionamento (continuação) Legenda O sinalizador O sinalizador O sinalizador luminoso pisca luminoso pisca luminoso O sinalizador O sinalizador está lentamente rapidamente acende-se apaga-se aceso Sinaliz Sinaliz. Sinaliz. Repetidor Emissor Receptor Instal./ LEARN LEARN LEARN...
Page 91 All manuals and user guides at all-guides.com Funcionamento (continuação) Sinaliz Sinaliz. Sinaliz. Emissor Repetidor Receptor Instal./ LEARN LEARN LEARN...
Page 92 All manuals and user guides at all-guides.com Funcionamento (continuação) Sinaliz Sinaliz. Sinaliz. Emissor Repetidor Receptor Instal./ LEARN LEARN LEARN Veriﬁ que que o sinalizador LEARN está apagado senão a distância entre receptor e o emissor será demasiado elevada.
Page 93 All manuals and user guides at all-guides.com Funcionamento (continuação) Exemplo de modiﬁ cação do cenário: Pilotar 2 inter sem neutro Receptor Receptor Emissor Repetidor RF Inter sem neutro Inter sem neutro Ex.: 916 50 Inter cenário de iluminação 300 W rádio 300 W rádio rádio...
Page 94 All manuals and user guides at all-guides.com Funcionamento (continuação) Sinaliz Sinaliz. Sinaliz. Sinaliz. Emissor Repetidor Receptor Instal./ LEARN LEARN LEARN LEARN Receptor 1 Abrir o cenário Receptor 2...
Page 95 All manuals and user guides at all-guides.com Funcionamento (continuação) Sinaliz Sinaliz. Sinaliz. Sinaliz. Repetidor Emissor Receptor Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2 Receptor 2 Receptor 2...
Page 96 All manuals and user guides at all-guides.com Funcionamento (continuação) Sinaliz Sinaliz. Sinaliz. Sinaliz. Emissor Repetidor Receptor Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2...
Page 97 All manuals and user guides at all-guides.com Funcionamento (continuação) Apagamento de um emissor conhecido pelo repetidor. Regresso ao modo fábrica 10 s Regresso do produto à conﬁ guração de fábrica...
Page 98 All manuals and user guides at all-guides.com Funcionamento (continuação) Para garantir que um comando está correctamente memorizado pelo repetidor, observamos a intermitência da LED de instalação a cada mensagem RF . PROBLEMA CAUSA SOLUÇÃO O sinalizador Learn acende-se durante A memorização é impossível. Instalar produtos compatíveis.
Page 99 All manuals and user guides at all-guides.com Zesilovač RF 916 50 Charakteristické vlastnosti Napájení 110 - 240 V A Kmitočet 50/60 Hz Rádio 868,3 MHz 2 x 1,5 mm asi 200 m na volném Dosah prostranství - 20°C až + 65°C...
Page 100 Přístroj neotevírejte, nerozebírejte, neu- pravujte a neměňte pokud k tomu neexis- tuje zvláštní pokyn v návodu. Všechny výrobky Legrand smí otevřít a opravovat výhradně pracovníci vyškolení a pověření společností Legrand. Každé neoprávněné otevření nebo oprava má za následek ztrátu všech odpovědností, práv na...
Page 101 All manuals and user guides at all-guides.com Popis Tovární nastavení Instalační kontrolka (modrá: stále svítí, po připojení do sítě zesilovač vysílá pokud je výrobek odjištěn) pouze sdělení obdržená z vysílačů pra- cujících v režimu továrního nastavení. Tlačítko pro instalaci (zajištění/odjištění zesilovače) Kontrolka Learn (zelená) Tlačítko Learn při prvním...
Page 102 All manuals and user guides at all-guides.com Fungování Zesilovač RF „In One by Legrand“ je používán, pokud je vzdálenost mezi rádio vysílačem a přijímačem příliš velká a neumožňuje jejich vzájemnou komunikaci. Fungování instalace s 1 zesilovačem Fungování instalace s 2 zesilovači 1, Zesilovač...
Page 103 3) Zajistěte zesilovač (pokud tak neučiníte, výrobek se automaticky zajistí po 20 minutách). Příklad vytvoření scénáře. Ovládání zapínání přepínače bez nulového vodiče s ovladačem scénáře přes zesilovač. Přijímač Vysílač Zesilovač RF Rádiový přepínač bez nulového vodiče Rádiový ovladač scénáře osvětlení Př.: 916 50 300 W...
Page 104 All manuals and user guides at all-guides.com Fungování (pokračování) Vysvětlivky Kontrolka zhasne Kontrolka svítí Kontrolka bliká Kontrolka bliká rychle Kontrolka pomalu probleskuje Kontrol- Kontrol- Kontrolky Vysílač Zesilovač Přijímač instalace / LEARN LEARN LEARN...
Page 105 All manuals and user guides at all-guides.com Fungování (pokračování) Kontrol- Kontrol- Kontrolky Vysílač Zesilovač instalace / Přijímač LEARN LEARN LEARN...
Page 106 All manuals and user guides at all-guides.com Fungování (pokračování) Kontrol- Kontrol- Kontrolky Vysílač Zesilovač Přijímač instalace / LEARN LEARN LEARN Zkontrolujte, zda je kontrolka LEARN zhasnutá; v opačném případě je vzdálenost mezi přijímačem a zesilovačem příliš velká.
Page 107 All manuals and user guides at all-guides.com Fungování (pokračování) Příklad změny scénáře: Ovládání dvou přepínačů bez nulového vodiče Přijímač Přijímač Vysílač Zesilovač RF Rádiový přepínač Rádiový přepínač bez Rádiový ovladač scénáře Př.: 916 50 nulového vodiče bez nulového vodiče osvětlení 300 W 300 W...
Page 108 All manuals and user guides at all-guides.com Fungování (pokračování) Kontrol- Kontrol- Kontrol- Kontrolky Vysílač Zesilovač Přijímač instalace / LEARN LEARN LEARN LEARN Přijímač 1 Zahájit scénář Přijímač 2...
Page 109 All manuals and user guides at all-guides.com Fungování (pokračování) Kontrol- Kontrolky Kontrol- Kontrol- Vysílač Zesilovač instalace / Přijímač LEARN LEARN LEARN LEARN Přijímač 1 Přijímač 2 Přijímač 2 Přijímač 2...
Page 110 All manuals and user guides at all-guides.com Fungování (pokračování) Kontrol- Kontrolky Kontrol- Kontrol- Vysílač Zesilovač Přijímač instalace / LEARN LEARN LEARN LEARN Přijímač 1 Přijímač 2...
Page 111 All manuals and user guides at all-guides.com Fungování (pokračování) Vymazání vysílače identifikovaného zesilovačem. Návrat do nastavení výrobcem 10 s Návrat výrobku do továrního nastavení.
Page 112 All manuals and user guides at all-guides.com Fungování (pokračování) Aby bylo možné kontrolovat správné nastavení ovládání zesilovače, při každém sdělení RF blikne kontrolka LED zařízení. PROBLÉM PŘÍČINA ŘEŠENÍ Kontrolka Learn se rozsvítí na 5 Nastavení není možné. Instalujte kompatibilní výrobky. sekund.
Page 113 All manuals and user guides at all-guides.com Повторитель радиосигнала 916 50 Технические характеристики Питание 110 - 240 В Частота 50/60 Гц РЧ 868,3 МГц 2 x 1,5 mm около 200 м на свободном Дальность пространстве действия от - 20 °C до + 65 °C...
Page 114 Запрещается вскрывать корпус изделия, а также разбирать, выводить из строя или модифицировать изделие, кроме случаев, оговоренных в инструкции. Вскрытие и ремонт изделий марки Legrand могут выполняться только специалистами, обученными и допущенными к таким работам компанией «ЛЕГРАН». Несанкционированное вскрытие или выполнение ремонтных работ...
Page 115 All manuals and user guides at all-guides.com Описание Заводские настройки Индикатор установки (синий: горит постоянно - При подключении к сети повторитель устройство разблокировано) передает в режиме заводских настро- ек только сигналы, полученные от Кнопка установки передатчиков. (блокировка/снятие блокировки повторителя) Индикатор Learn (зеленый) При...
Page 116 All manuals and user guides at all-guides.com Работа устройства Повторитель радиосигнала “In One by Legrand” применяется в том случае, если расстояние между передатчиком и радиоприемником превышает их дальность действия, что делает невозможным переда- чу и прием сигналов. Работа установки с 1 повторителем...
Page 117 3) Заблокировать повторитель (через 20 минут устройство автоматически будет заблокировано, если в течение этого времени оно не будет задействовано). Пример создания сценария Управление включением выключателя без нейтрали с помощью сценарного выключателя с передачей сигнала через повторитель. Передатчик Повторитель Приемник Сценарный радиовыключатель радиосигнала Радиовыключатель без нейтрали 300 Вт Напр.: 916 50...
Page 118 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индикатор Условные обозначения производит серию Индикатор Индикатор горит Индикатор мигает Индикатор мигает с коротких вспышек в выключен с низкой частотой высокой частотой течение 5 с Индика- Инди- Инди- -торы -катор -катор...
Page 119 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индика- Инди- -торы Инди- -катор Передатчик Повторитель Приемник устан./ -катор LEARN LEARN LEARN...
Page 120 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индика- Инди- Инди- -торы -катор -катор Передатчик Повторитель Приемник устан./ LEARN LEARN LEARN Индикатор LEARN должен быть выключен. Если индикатор горит, то расстояние между приемником и повторителем превышает максимально допустимое.
Page 121 All manuals and user guides at all-guides.com Работа устройства (продолжение) Пример изменения сценария: Управление 2 выключателями без нейтрали Приемник Приемник Передатчик Повторитель Радиовыключатель Радиовыключатель Сценарный радиосигнала без нейтрали без нейтрали Напр.: 916 50 радиовыключатель 300 Вт 300 Вт.
Page 122 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индика- Инди- Инди- Инди- -торы -катор Повторитель Передатчик Приемник -катор -катор устан./ LEARN LEARN LEARN LEARN Приемник 1 Запуск сценария Приемник 2...
Page 123 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индика- Инди- Инди- Инди- -торы -катор Передатчик Повторитель Приемник -катор -катор устан./ LEARN LEARN LEARN LEARN Приемник 1 Приемник 2 Приемник 2 Приемник 2...
Page 124 All manuals and user guides at all-guides.com Работа устройства (продолжение) Индика- Инди- Инди- Инди- -торы Передатчик Повторитель Приемник -катор -катор -катор устан./ LEARN LEARN LEARN LEARN Приемник 1 Приемник 2...
Page 125 All manuals and user guides at all-guides.com Работа устройства (продолжение) Удаление связанного с повторителем передатчика. Возврат к заводским настройкам 5 с 10 с Возврат устройства к заводским настройкам.
Page 126 All manuals and user guides at all-guides.com Работа устройства (продолжение) При получении каждого радиосигнала индикатор установки должен мигать, подтверждая получение команды повторителем. НЕИСПРАВНОСТЬ ПРИЧИНА НЕИСПРАВНОСТИ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Индикатор Learn горит в течение 5 Программирование невозможно. Установите совместимые устройства. секунд. Индикатор Learn горит в течение 10 Память...
Page 127 All manuals and user guides at all-guides.com Rádiovo ovládaný zosilňovač 916 50 Vlastnosti Napätie 110 - 240 V A Frekvencia 50/60 Hz Rádio frekvencia 868,3 MHz 2 x 1,5 mm približne 200 metrov v Dosah priestore bez -20°C až + 65°C...
Page 128 Všetky výrobky Le- grand môže otvárať a opravovať výlučne personál na to vyškolený a oprávnený spoločnosťou Legrand. Akékoľvek ne- povolené otvorenie alebo oprava rušia akúkoľvek zodpovednosť zo strany Le- grand, ako aj právo na výmenu výrobku a na záruku.
Page 129 All manuals and user guides at all-guides.com Popis Továrenské nastavenie hneď ako sa zosilňovač pripojí na Kontrolné svetlo inštalácie (modré: stále sieť bude znova vysielať iba správy svieti, keď je výrobok odistený) prijaté od vysielačov, ktoré sú v režime Tlačidlo inštalácie továrenských nastavení.
Page 130 All manuals and user guides at all-guides.com Prevádzka Rádiovo ovládaný zosilňovač „In One by Legrand“ sa používa, keď je vzdialenosť medzi vysielačom a rádiovo ovládaným prijímačom veľmi veľká, aby mohli medzi sebou komunikovať. Prevádzka inštalácie s 1 zosilňovačom Prevádzka inštalácie s 2 zosilňovačmi 1.
Page 131 3) Zaistenie zosilňovača (ak sa výrobok nepoužíva, automaticky sa zaistí po uplynutí 20 minút). Príklad vytvorenia scenára: Vypínač bez nulového vodiča zapnite cez zosilňovač pomocou vypínača scenára. Prijímač Vysielač Rádiovo ovládaný Rádiovo ovládaný vypínač 300 W bez Rádiovo ovládaný vypínač scenára zosilňovač nulového vodiča osvetlenia Príklad: 916 50...
Page 132 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Legenda Kontrolné svetlo Kontrolné svetlo Kontrolné svetlo Kontrolné svetlo bliká Kontrolné svetlo zhaslo svieti bliká pomaly rýchlo preblikuje Kontrolné Kontrolné Kontrolné svetlá svetlo svetlo Vysielač Zosilňovač Prijímač inšt./ LEARN LEARN LEARN...
Page 133 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Kontrolné Kontrolné Kontrolné svetlá Vysielač Zosilňovač Prijímač svetlo svetlo inšt./ LEARN LEARN LEARN...
Page 134 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Kontrolné Kontrolné Kontrolné svetlá Vysielač Zosilňovač Prijímač svetlo svetlo inšt./ LEARN LEARN LEARN Skontrolujte, či zhaslo kontrolné svetlo LEARN. Ak nezhaslo, vzdialenosť medzi prijímačom a zosilňovačom je veľmi veľká.
Page 135 (pokračovanie) Príklad zmeny scenára: Ovládanie 2 vypínačov bez nulového vodiča Prijímač Prijímač Vysielač Rádiovo ovládaný Rádiovo ovládaný Rádiovo ovládaný Rádiovo ovládaný vypínač zosilňovač vypínač 300 W bez vypínač 300 W bez scenára osvetlenia Príklad: 916 50 nulového vodiča nulového vodiča.
Page 136 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Kon- Kon- Kontrolné Kontrolné -trolné -trolné svetlá Vysielač Zosilňovač Prijímač svetlo svetlo svetlo inšt./ LEARN LEARN LEARN LEARN Prijímač 1 Otvoriť scenár Prijímač 2...
Page 137 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Kon- Kon- Kontrolné Kontrolné -trolné -trolné svetlá Vysielač Zosilňovač Prijímač svetlo svetlo svetlo inšt./ LEARN LEARN LEARN LEARN Prijímač 1 Prijímač 2 Prijímač 2 Prijímač 2...
Page 138 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Kon- Kon- Kontrolné Kontrolné -trolné -trolné svetlá Vysielač Zosilňovač Prijímač svetlo svetlo svetlo inšt./ LEARN LEARN LEARN LEARN Prijímač 1 Prijímač 2...
Page 139 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Vymazanie vysielača, ktorý zosilňovač rozpozná. Späť na režim továrenských nastavení 10 s Prestavenie výrobku na továrenské nastavenia.
Page 140 All manuals and user guides at all-guides.com Prevádzka (pokračovanie) Aby ste sa uistili, či je ovládanie správne nastavené na zosilňovači, pri každej RF správe musí blikať LED dióda inštalácie. PROBLÉM PRÍČINA RIEŠENIE Kontrolné svetlo LEARN svieti 5 sekúnd. Nie je možné vykonať nastavovanie. Nainštalujte kompatibilné...
Page 141 All manuals and user guides at all-guides.com RF-relaisstation 916 50 Eigenschappen Voeding 110 - 240 V A Frequentie 50/60 Hz Radio 868,3 MHz 2 x 1,5 mm ongeveer 200 m Bereik in het vrije veld - 20 °C tot + 65 °C...
Page 142 Alle Legrand-producten mogen uitsluitend worden geopend en gerepareerd door personeel dat door Legrand is opgeleid en bevoegd verklaard. In geval van on- geoorloofd openen of repareren wordt geen enkele aansprakelijkheid aanvaard, vervalt het recht op vervanging en zijn de garanties niet meer geldig.
Page 143 All manuals and user guides at all-guides.com Beschrijving Fabrieksconﬁ guratie Installatiecontrolelampje (blauw: blijft branden wanneer zodra het relaisstation op het elektrici- het product ontgrendeld is) teitsnet is aangesloten, zendt het uitslui- tend de meldingen die werden ontvan- Installatietoets gen van de zenders in de fabrieksmodus (vergrendeling/ontgrendeling door.
Page 144 All manuals and user guides at all-guides.com Werking Het RF-relaisstation van «In One by Legrand» wordt gebruikt wanneer de afstand tussen de zender en de draadloze ontvanger te groot is om een onderlinge verbinding tot stand te kunnen brengen. Werking van de installatie met 1 relaisstation...
Page 145 3) Vergrendel het relaisstation (zonder activiteit zal het product na 20 minuten automatisch worden vergrendeld). Voorbeeld van het aanmaken van een scenario. Bedien de inschakeling van een schakelaar zonder nulleider met een scenarioschakelaar via een relaisstation. Ontvanger Zender RF-relaisstation Draadloze schakelaar zonder nulleider Draadloze Bv.: 916 50 van 300 W verlichtingsscenarioschakelaar...
Page 146 All manuals and user guides at all-guides.com Werking (vervolg) Legende Het controlelampje Het controlelampje Het controlelampje Het controlelampje Het controlelampje ﬂ itst dooft brandt knippert langzaam knippert snel Installatie Controle Controle controle -lampje/ -lampje -lampje Relaisstation Zender Ontvanger controle -lampje LEARN LEARN LEARN...
Page 147 All manuals and user guides at all-guides.com Werking (vervolg) Installatie controle Controle Controle -lampje/ Zender -lampje Relaisstation Ontvanger controle -lampje -lampje LEARN LEARN LEARN...
Page 148 All manuals and user guides at all-guides.com Werking (vervolg) Installatie Controle controle Controle -lampje/ -lampje -lampje Zender Relaisstation Ontvanger controle -lampje LEARN LEARN LEARN Ga na of het controlelampje LEARN uit is. Zo niet is de afstand tussen de ontvanger en het relaisstation te groot.
Page 149 All manuals and user guides at all-guides.com Werking (vervolg) Voorbeeld van het wijzigen van het scenario: 2 schakelaars zonder nulleider sturen Ontvanger Ontvanger Zender RF-relaisstation Draadloze schakelaar Draadloze schakelaar Bv.: 916 50 Draadloze zonder nulleider van zonder nulleider van verlichtingsscenarioschakelaar 300 W 300 W...
Page 150 All manuals and user guides at all-guides.com Werking (vervolg) Installatie Controle Con- controle Controle -lampje/ -trole -lampje Zender Relaisstation Ontvanger -lampje controle -lampje LEARN -lampje LEARN LEARN LEARN Ontvanger 1 Open het scenario Ontvanger 2...
Page 151 All manuals and user guides at all-guides.com Werking (vervolg) Installatie Con- controle Controle Controle -lampje/ -trole -lampje Zender Relaisstation Ontvanger -lampje controle -lampje LEARN -lampje LEARN LEARN LEARN Ontvanger 1 Ontvanger 2 Ontvanger 2 Ontvanger 2...
Page 152 All manuals and user guides at all-guides.com Werking (vervolg) Installatie Controle Con- controle Controle -trole -lampje/ -lampje Zender Relaisstation Ontvanger -lampje controle -lampje LEARN LEARN -lampje LEARN LEARN Ontvanger 1 Ontvanger 2...
Page 153 All manuals and user guides at all-guides.com Werking (vervolg) Een door het relaisstation gekende zender wissen. Terug naar de fabrieksmodus 10 s Het product werkt opnieuw volgens de fabrieksconﬁ guratie.
Page 154 All manuals and user guides at all-guides.com Werking (vervolg) Om u ervan te vergewissen dat een commando correct wordt ingelezen door het relaisstation, kijkt u of de installatieled bij elke RF-melding knippert. PROBLEEM OORZAAK OPLOSSING Het controlelampje Learn gaat Het inleesproces kan niet worden Installeer compatibele producten.
Page 155 All manuals and user guides at all-guides.com Repetor RF 916 50 Caracteristici Alimentare 110 - 240 V A FrecvenÈÇ 50/60 Hz Radio 868,3 MHz 2 x 1,5 mm aproximativ 200 m RazÇ de acÈiune ¥n cámp liber de la - 20°C la + 65°C...
Page 156 ¥n care existÇ o menÈiune particularÇ indicatÇ ¥n manualul de utilizare. Toate produsele Legrand trebuie deschise Êi reparate exclusiv de cÇtre persoane for- mate Êi abilitate de cÇtre Legrand. Orice deschidere sau reparare neautorizatÇ anuleazÇ toate responsabilitÇÈile, dreptu- rile de ¥nlocuire Êi garanÈiile.
Page 157 All manuals and user guides at all-guides.com Descriere Setare din fabricÇ Bec de control al instalÇrii (albastru: lumineazÇ din momentul racordÇrii la reÈeaua de continuu cánd produsul este deblocat) alimentare, repetorul re-emite numai mesajele primite de la emiÈÇtorii care Buton de instalare sunt ¥n modul de setare din fabricÇ.
Page 158 All manuals and user guides at all-guides.com FuncÈionare Repetorul RF „In One by Legrand” se utilizeazÇ cánd distanÈa care separÇ emiÈÇtorul de receptorul radio este prea mare pentru ca acestea douÇ sÇ poatÇ comunica. FuncÈionarea instalaÈiei cu 1 repetor FuncÈionarea instalaÈiei cu 2 ampliﬁ catoare Repetor nr.
Page 159 ComandaÈi aprinderea unui ¥ntrerupÇtor fÇrÇ punct neutru cu un ¥ntrerupÇtor de scenariu, trecánd printr-un repetor. Receptor EmiÈÇtor Repetor RF ±ntrerupÇtor fÇrÇ punct neutru 300 W ±ntrerupÇtor de scenarii de De ex.: 916 50 cu unde radio iluminare cu unde radio...
Page 160 All manuals and user guides at all-guides.com FuncÈionare (continuare) LegendÇ Becul de control Becul de control Becul de control Becul de control Becul de control se stinge pálpáie rar pálpáie rapid scánteiazÇ este aprins Becuri de Bec de Bec de control control control...
Page 161 All manuals and user guides at all-guides.com FuncÈionare (continuare) Becuri de Bec de Bec de control control control EmiÈÇtor Repetor Receptor Instal./ LEARN LEARN LEARN...
Page 162 All manuals and user guides at all-guides.com FuncÈionare (continuare) Becuri de Bec de Bec de control control control EmiÈÇtor Repetor Receptor Instal./ LEARN LEARN LEARN Veriﬁ caÈi dacÇ becul de control LEARN se stinge. ±n caz contrar, ¥nseamnÇ cÇ distanÈa dintre receptor Êi repetor este prea mare.
Page 163 Comandarea a 2 ¥ntrerupÇtoare fÇrÇ punct neutru Receptor Receptor EmiÈÇtor Repetor RF ±ntrerupÇtor fÇrÇ ±ntrerupÇtor fÇrÇ punct ±ntrerupÇtor de scenarii de De ex.: 916 50 punct neutru neutru iluminare cu unde radio 300 W cu unde radio. 300 W cu unde radio.
Page 164 All manuals and user guides at all-guides.com FuncÈionare (continuare) Becuri de Bec de Bec de Bec de control control EmiÈÇtor Repetor Receptor control control Instal./ LEARN LEARN LEARN LEARN Receptor 1 DeschideÈi scenariul Receptor 2...
Page 165 All manuals and user guides at all-guides.com FuncÈionare (continuare) Becuri de Bec de Bec de Bec de control control control control EmiÈÇtor Repetor Receptor(s) Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2 Receptor 2 Receptor 2...
Page 166 All manuals and user guides at all-guides.com FuncÈionare (continuare) Becuri de Bec de Bec de Bec de control EmiÈÇtor control Repetor Receptor control control Instal./ LEARN LEARN LEARN LEARN Receptor 1 Receptor 2...
Page 167 All manuals and user guides at all-guides.com FuncÈionare (continuare) Âtergerea unui emiÈÇtor cunoscut de cÇtre repetor. Revenirea la setarea din fabricÇ 10 s Readucerea produsului la setarea din fabricÇ.
Page 168 All manuals and user guides at all-guides.com FuncÈionare (continuare) Pentru a vÇ asigura cÇ repetorul a ¥nvÇÈat corect o comandÇ, veriﬁ caÈi pálpáirea ledului de instalare la ﬁ ecare mesaj RF. PROBLEMÅ CAUZÅ SOLUËIE Becul de control Learn se aprinde timp ±nvÇÈarea este imposibilÇ.
Page 169: Teknik Özellikler
All manuals and user guides at all-guides.com RF dalgalı amplifikatör 916 50 Teknik özellikler Besleme 110 - 240 V A Frekans 50/60 Hz Radyo 868,3 MHz 2 x 1,5 mm Menzil boş alanda yaklaşık 200 m - 20°C - + 65°C...
Page 170: Güvenlik Talimatları
Yerleştirmeden önce, talimatları okuyunuz ve ürüne özgü montaj yerine dikkat ediniz. Kılavuzda aksi belirtilmediği sürece cihazı açmayınız, sökmeyiniz veya üzerinde değişiklik yapmayınız. Tüm Legrand ürünlerinin yalnız Legrand tarafından eğitilmiş ve yetkilendirilmiş personel tarafından açılması ve tamir edilmesi gerekir. İzin verilmeyen herhangi bir açılma veya tamir, tüm sorumlulukları, değiştirme...
Page 171 All manuals and user guides at all-guides.com Tanım Fabrika çıkış konfigürasyonu Kurulum gösterge ışığı (mavi: ürün elektrik bağlantısı yapıldığı andan itiba- çalıştırıldığı zaman sabit yanar) ren, amplifikatör yalnızca fabrika çıkış modundaki vericilerden alınan mesajları Kurulum tuşu yeniden yayınlar. (amplifikatörün kilitlenmesi/ çalıştırılması) Learn gösterge ışığı...
Page 172 All manuals and user guides at all-guides.com Çalışma şekli “In One by Legrand” RF dalgalı amplifikatör, radyo dalgaları alıcısını veri- ciden ayıran mesafe, aralarındaki iletişimi engelleyecek ölçüde fazla ise kullanılır. Tesisatın 1 amplifikatör ile çalıştırılması Tesisatın 2 amplifikatör ile çalıştırılması...
Page 173 3) Amplifikatörü kilitleyin (herhangi bir işlem yapılmazsa 20 dakika sonra ürün otomatik olarak kilitlenecektir). Bir senaryo oluşturma örneği. Nötrsüz bir kumanda ünitesini amplifikatör üzerinden bir senaryo anahtarı ile çalıştırın. Alıcı Verici RF dalgalı Radyo frekanslı 300 W nötrsüz anahtar Radyo dalgalı aydınlatma amplifikatör senaryo panosu Örnek: 916 50...
Page 174 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Açıklama Gösterge ışığı Gösterge ışığı Gösterge ışığı yavaş Gösterge ışığı hızlı Gösterge ışığı sönük yanıyor yanıp sönüyor yanıp sönüyor parlak yanıyor Kurulum/ LEARN LEARN LEARN gösterge gösterge Verici Amplifikatör Alıcı gösterge ışığı...
Page 175: Çalışma Şekli
All manuals and user guides at all-guides.com Çalışma şekli (devamı) Kurulum/ LEARN LEARN LEARN Verici Amplifikatör Alıcı gösterge gösterge gösterge ışığı ışığı ışıkları...
Page 176 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Kurulum/ LEARN LEARN LEARN Verici Amplifikatör Alıcı gösterge gösterge gösterge ışığı ışığı ışıkları LEARN gösterge ışığının sönük durumda olduğundan emin olun, aksi durumda alıcı ile amplifikatör arasındaki mesafe çok fazla demektir.
Page 177 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Senaryonun değiştirilmesine örnek: Nötrüz 2 anahtara kumanda etme Alıcı Alıcı Verici RF dalgalı Nötrsüz anahtar Nötrsüz anahtar Radyo dalgalı aydınlatma amplifikatör 300 W radyo 300 W radyo senaryo panosu Örnek: 916 50...
Page 178 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Kurulum/ LEARN LEARN LEARN LEARN Verici Amplifikatör Alıcı gösterge gösterge gösterge gösterge ışığı ışığı ışığı ışıkları Alıcı 1 Senaryoyu çalıştırın Alıcı 2...
Page 179 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Kurulum/ LEARN LEARN LEARN LEARN Verici Amplifikatör Alıcı gösterge gösterge gösterge gösterge ışığı ışığı ışığı ışıkları Alıcı 1 Alıcı 2 Alıcı 2 Alıcı 2...
Page 180 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Kurulum/ LEARN LEARN LEARN LEARN Verici Amplifikatör Alıcı gösterge gösterge gösterge gösterge ışığı ışığı ışığı ışıkları Alıcı 1 Alıcı 2...
Page 181 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Amplifikatör tarafından algılanan bir vericinin silinmesi. Fabrika moduna geri dönüş 5 sn. 10 sn. Ürünün fabrika çıkış konfigürasyonuna geri döndürülmesi.
Page 182 All manuals and user guides at all-guides.com Çalışma şekli (devamı) Bir komutun amplifikatör tarafından doğru biçimde öğrenildiğinden emin olmak için, her bir RF dalgalı mesajda tesisatın LED lambalı göstergesinin yanıp sönmesine bakılır. SORUN NEDENİ ÇÖZÜM Learn gösterge ışığı 5 saniye süreyle Öğrenme mümkün değil.
Page 183: Caractéristiques
All manuals and user guides at all-guides.com Répéteur RF 916 50 Caractéristiques Alimentation 110 - 240 V A Fréquence 50/60 Hz Radio 868,3 MHz 2 x 1,5 mm environ 200 m Portée en champ libre -20°C à + 65°C...
Page 184: Consignes De Sécurité
Tous les pro- duits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l’inté- gralité des responsabilités, droits à rem- placement et garanties.
Page 185: Configuration D'usine
All manuals and user guides at all-guides.com Description Configuration d’usine Voyant d’installation (bleu : allumé fixe dés son raccordement au secteur, le lorsque le produit est déverrouillé) répéteur réémet uniquement les messa- ges reçus des émetteurs en mode usine. Touche d’installation (ver- rouillage/déverrouillage du répéteur) Voyant Learn (vert)
Page 186 All manuals and user guides at all-guides.com Fonctionnement Le répéteur RF “In One by Legrand” est utilisé lorsque la distance sépa- rant l’émetteur du récepteur radio est trop importante pour qu’ils puissent communiquer ensemble. Fonctionnement de l’installation avec 1 répéteur Fonctionnement de l’installation avec 2 répéteurs...
Page 187 3) Verrouiller le répéteur (sans action le verrouillage du produit a lieu automatiquement au bout de 20 minutes). Exemple de création d’un scénario. Commander l’allumage d’un inter sans neutre avec un inter scénario en passant par un répéteur. Récepteur Emetteur Répéteur RF Inter sans neutre 300 W radio Interscénario d’éclairage radio Ex : 916 50...
Page 188 All manuals and user guides at all-guides.com Fonctionnement (suite) Légende Le voyant s’éteint Le voyant est Le voyant clignote Le voyant Le voyant flashe clignote rapidement allumé lentement Voyants Voyant Voyant Emetteur Répéteur Instal./ Récepteur LEARN LEARN LEARN...
Page 189 All manuals and user guides at all-guides.com Fonctionnement (suite) Voyants Voyant Voyant Instal./ Emetteur Répéteur Récepteur LEARN LEARN LEARN...
Page 190 All manuals and user guides at all-guides.com Fonctionnement (suite) Voyants Voyant Voyant Emetteur Répéteur Récepteur Instal./ LEARN LEARN LEARN Vérifier que le voyant LEARN est éteint sinon la distance entre le récepteur et le répéteur est trop importante.
Page 191 All manuals and user guides at all-guides.com Fonctionnement (suite) Exemple de modification du scénario : Piloter 2 inter sans neutre Récepteur Récepteur Emetteur Répéteur RF Inter sans neutre Inter sans neutre Ex : 916 50 Interscénario d’éclairage radio 300 W radio 300 W radio...
Page 192 All manuals and user guides at all-guides.com Fonctionnement (suite) Voyants Voyant Voyant Voyant Emetteur Répéteur Instal./ Récepteur(s) LEARN LEARN LEARN LEARN Récepteur 1 Ouvrir le scénario Récepteur 2...
Page 193 All manuals and user guides at all-guides.com Fonctionnement (suite) Voyants Voyant Voyant Voyant Emetteur Répéteur Instal./ Récepteur(s) LEARN LEARN LEARN LEARN Récepteur 1 Récepteur 2 Récepteur 2 Récepteur 2...
Page 194 All manuals and user guides at all-guides.com Fonctionnement (suite) Voyants Voyant Voyant Voyant Emetteur Répéteur Récepteur(s) Instal./ LEARN LEARN LEARN LEARN Récepteur 1 Récepteur 2...
Page 195 All manuals and user guides at all-guides.com Fonctionnement (suite) Effacement d’un émetteur connu par le répéteur. Retour en mode usine 10 s Retour du produit en configuration d’usine.
Page 196 All manuals and user guides at all-guides.com Fonctionnement (suite) Pour s’assurer qu’une commande est correctement apprise par le répéteur, on observe le clignotement de la LED d’instal- lation à chaque message RF. PROBLEME CAUSE SOLUTION Le voyant Learn s’allume pendant L’apprentissage est impossible.
Page 197 All manuals and user guides at all-guides.com DECLARATION DE CONFORMITE Nous déclarons que les produits satisfont aux dispositions de : We declare that the products satisfy the provisions of : La Directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 «R&TTE» sous réserve d’une utilisation conforme à...

LEGRAND 916 50 Manual

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LEGRAND 916 50

Summary of Contents for LEGRAND 916 50

Table of Contents
