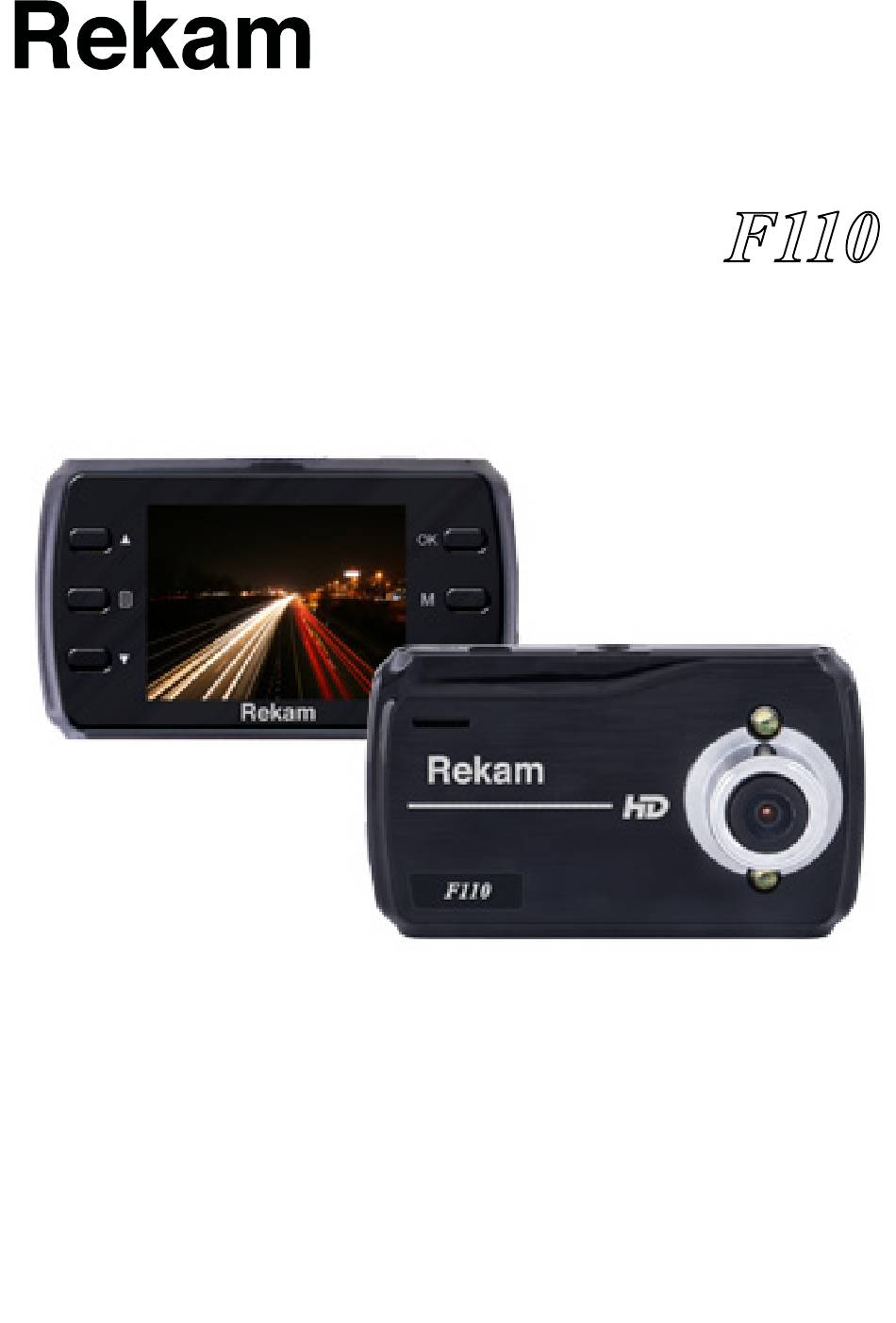

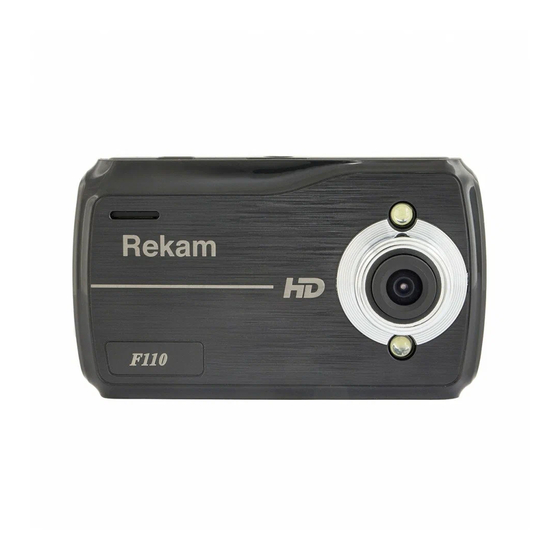

Цифровой автомобильный
F110
видеорегистратор
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F110 and is the answer not in the manual?

Questions and answers

Related Manuals for Rekam F110

Summary of Contents for Rekam F110

  • Page 1 Цифровой автомобильный F110 видеорегистратор РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ...

  • Page 2: Table Of Contents

    Содержание КОМПЛЕКТ ПОСТАВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ...
  • Page 3 Производитель благодарит Вас за приобретение автомобильного видео-регистратора Rekam F110 (далее Видеорегистратор) . Пожалуйста, внимательно прочитайте настоящее руководство, чтобы научиться безопасно и максимально эффективно использовать Видеорегистратор . Основной функцией Видеорегистратора яв- ляется видеозапись обстановки, окружаю- щей автомобиль, в процессе его движения.

  • Page 4: Комплект Поставки

    Комплект поставки В комплект поставки Видеорегистратора входят: 1 . Видео-регистратор; 2 . Адаптер питания с разъемом в авто- мобильный прикуриватель, 3 . Держатель на лобовое стекло с присо- ской, 4 . USB кабель, 5 . Руководство пользователя (English и Русский), 6 . Гарантийный талон; Внешний вид и органы управления Замечание...
  • Page 5 Рис. 1 На Рисунке 1 изображён Видеорегистратор и обозначены органы управления: 1 . Кнопка Вверх . 2 . Кнопка Меню . 3 . Кнопка Вниз . 4 . Кнопка подтверждения операции (OK). 5 . Кнопка Режим . 6 . Кнопка Блокировки...

  • Page 6: Кнопка Питание

    7 . ЖК дисплей. 8 . Разъём USB. 9 . Кнопка Питание . 10 . Слот SD-карты. 11 . Объектив. 12 . Микрофон. 2 .1 Кнопка Питание При выключенном Видеорегистраторе на- жатие кнопки Питание приведёт к его вклю- чению. После включения Видеорегистратор будет находится в режиме ожидания, запись видео производится не будет. При включённом Видеорегистраторе на- жмите и  удерживайте кнопку Питание бо- лее 3-х секунд для его выключения...

  • Page 7: Кнопка Ok

    2 .2 Кнопка OK Кнопка OK имеет следующие 4-е функции: 1 . В  режиме ожидания короткое нажа- тие кнопки OK приведёт к запуску за- писи видео. В  режиме записи видео короткое нажатие кнопки OK приве- дёт к остановке записи видео. 2 . В режиме фотокамеры нажатие кноп- ки OK приведёт к съёмке кадра. 3 . В  режиме воспроизведения кнопка OK используется для запуска/оста- новки воспроизведения видео. 4 .

  • Page 8: Кнопка Вверх

    В режиме воспроизведения кнопка Меню используется для выбора, настройки гром- кости или удаления файлов. 2 .4 Кнопка Вверх При работе с  меню нажатие кнопки Вверх приводит к перемещению курсора на одну позицию вверх. 2 .5 Кнопка Вниз При работе с  меню нажатие кнопки Вниз приводит к перемещению курсора на одну позицию вниз. 2 .6 Кнопка Блокировка Когда запись видео включена, нажатие...

  • Page 9: Кнопка Режим

    2 .7 Кнопка Режим Когда запись видео выключена, нажатие кнопки Режим приводит к переходу между режимами: ожидание, фото, просмотр. Подготовка Видеорегистратора к работе 3 .1 Установка карты памяти Видеорегистратор не имеет встроенной па- мяти, поэтому для сохранения видео-фай- лов в него необходимо установить SD-карту. Внимание! В видеорегистраторе должны ис- пользоваться SD-карты не ниже 6-го класса. Для установки SD-карты расположите её контактами в  сторону экрана и  вставьте в гнездо до щелчка. Для извлечения SD-карты нажмите на ...

  • Page 10: Установка Видеорегистратора В Автомобиле

    гистратора во  избежание повреждения SD-карты и Видеорегистратора. Перед первым использованием отформати- руйте SD-карту (см. 4.2.1). 3 .2 Установка Видеорегистратора в автомобиле Для установки Видеорегистратора: • закрутите держатель в  гнездо на  верх- ней части корпуса Видеорегистратора; • опустите рычаг держателя в нижнее по- ложение; • плотно прижмите присоску к  лобовому стеклу со стороны кабины; • поднимите рычаг держателя в  верхнее положение. Внимание! Видеорегистратор рекомендует- ся размещать около зеркала заднего вида так, чтобы он не мешал обзору дороги води-...

  • Page 11: Включение/Выключение Питания

    телем. Избегайте крепления Видеореги- стратора на тонировочную плёнку. После установки Видеорегистратора отре- гулируйте положение объектива. Для этого: • ослабьте гайку на держателе; • поверните корпус Видеорегистратора в нужном направлении; • затяните гайку на держателе. 3 .3 Включение/выключение питания Подключите один конец блока питания из  комплекта поставки к  USB-разъёму на  корпусе Видеорегистратора. Другой ко- нец блока питания вставьте в гнездо прику- ривателя автомобиля. После включения зажигания Видеореги- стратор автоматически включится и начнёт...
  • Page 12 видео-файл и выключится (зависит от кон- струкции автомобиля, см. замечание ниже). Внимание! На  некоторых автомобилях пи- тание на  прикуриватель подаётся при вы- ключенном зажигании. В  этом случае, для выключения Видеорегистратора выньте блок питания из прикуривателя или выклю- чите Видеорегистратор вручную. Для ручного включения Видеорегистратора нажмите кнопку Питание один раз. Если по- сле ручного включения запись видео не  включилась автоматически, нажмите кнопку OK для её включения. Для ручного выключения Видеорегистрато- ра нажмите и удерживайте кнопку Питание не менее 3-х секунд.

  • Page 13: Управление Видеорегистратором

    Управление Видеорегистратором 4 .1 Переключение режимов работы Видеорегистратор имеет 3 режима работы: • запись видео; • съёмка фотографий; • просмотр видео и фотографий. Для переключения между режимами ис- пользуется кнопка Режим (см. 2.7) 4 .2 Меню настроек и системное меню В режиме записи видео или съёмки фото- графий нажмите кнопку Меню для вывода на ...
  • Page 14 Используйте кнопки Вверх и  Вниз для вы- бора пунктов меню и значений параметров. Используйте кнопку OK для подтверждения. Для выхода из  меню нажмите кнопку Ре- жим . 4 .2 .1 Системное меню Системное меню одинаковое для режимов записи видео и съёмки фотографий: 1 . форматирование  — форматирование SD-карты. 2 . язык — выбор языка меню и сообще- ний; 3 . отключение экрана  — задаёт время через которое экран Видеорегистра- тора автоматически выключится. По- сле выключения экрана Видеореги-...
  • Page 15 матически выключится, если он не  подключен к  блоку питания и  за- пись видео остановлена; 5 . сброс всех настроек  — возврат всех настроек к заводским значениям. 6 . частота сети освещения — задаёт ча- стоту переменного тока в бытовой се- ти; 7 . баланс белого — задаёт режим регу- лировки баланса белого; 8 . дата и время — позволяет установить текущие дату и время: 4 .2 .2 Меню...
  • Page 16 4 . детектор движения. Включает/выклю- чает датчик движения. При выключен- ном Видеорегистраторе и  включён- ном датчике движения, Видеореги- стратор автоматически запишет видео-файл продолжительностью 10 секунд, если в поле зрения объектива попадёт движущийся объект. 5 . цикл записи  — задаёт длительность одного фрагмента видео при цикли- ческой записи; 6 . микрофон 4 .2 .3 Меню настроек режима съёмки фотографий...

  • Page 17: Режим Просмотра

    2 . качество — задаёт качество фотогра- фий; 3 . экспозиция  — задаёт величину ком- пенсации экспозиции; 4 . ISO — задаёт чувствительность; 5 . резкость- задаёт уровень резкости фотографий; 6 . насыщенность; 7 . цвет — задаёт цветовую схему; 4 .3 Режим просмотра В режиме просмотра клавиши Вверх и  Вниз используются для перемещения между файла- ми (видео, фото). Клавиша OK используется для...

  • Page 18: Зарядка Аккумулятора

    2 . Миниатюры 3 . Ур. громкости Зарядка аккумулятора Аккумулятор Видеорегистратор автомати- чески заряжается, когда Видеорегистратор подключён к  блоку питания и  на  прикури- ватель подано напряжение. Подключение внешних устройств 6 .1 Подключение к компьютеру в режиме внешнего накопителя Выключите Видеорегистратор. Соедините Видеорегистратор с  USB-разъё- мом компьютера, работающего под управ- лением ОС Windows.

  • Page 19: Спецификация

    Спецификация Карта памяти Micro SDHC карта класса 6 или выше, объём до 32GB Экран 2 .4˝ ЖК дисплей Объектив Широкоугольный объектив (100 Разрешение записи HD 1280 × 720 ISO, баланс белого Авто Динамик, Встроенные Микрофон Разъёмы mini USB Аккумулятор Встроенный Li- polymer Размеры/вес: 55 × 94 × 26 мм / 50 г.

  • Page 20: Возможные Неисправности И Методы Их

    Возможные неисправности и методы их устранения При возникновении технических проблем с  Видеорегистратором, попробуйте выпол- нить одно из перечисленных ниже действий. Если проблема не будет устранена, обрати- тесь в авторизованный сервисный центр. • Невозможно записать видео и фото . Убедитесь, что SD-карта не  заблокирована и на ней достаточно свободного места. • Запись неожиданно останавливается Убедитесь, что SD-карта, установленная в Видеорегистратор, имеет класс 6 или вы- ше. Для запись большого объёма видеодан- ных требуется высокоскоростная SD-карта. • Появляется сообщение...
  • Page 21 из Видеорегистратора во время записи. От- форматируйте SD-карту. • Нечёткие видео и фото . Убедитесь, что объектив чистый. При необ- ходимости, протрите его мягкой не  ворси- стой тканью. Допускается использовать для очистки объектива только жидкостей, пред- назначенных для очистки оптических эле- ментов фототехники или экранов монито- ров компьютеров. • Тёмное изображение при записи неба, воды или подобных ярких объектов . Измените настройки экспозиции. •...
  • Page 22 • Видеорегистратор перестал реагиро- вать на нажатие кнопок . Нажмите кнопку RESET (рестарт), располо- женную на нижней грани Видеорегистрато- ра, около гнезда для подсоединения держа- теля. Используйте разогнутую канцеляр- скую скрепку для выполнения этой операции. Производитель не несет ответственность за возможные ошибки и  опечатки в настоя- щем документе . Спецификация продукта может быть изме- нена...
  • Page 23 F110 Digital Car Camcorder USER GUIDE...
  • Page 24 Contents CONTENTS OF DELIVERY . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 APPEARANCE AND CONTROLS .

  • Page 25: Contents Of Delivery

    Manufacturer thanks you for purchasing a car video-recorder Rekam F200 (hereinaf- ter Car Camcorder). Please read this manu- al to learn how to safely and most efficient use Car Camcorder. The main function of Car Camcorder is a vid- eo of the situation surrounding the vehicle during its movement. CONTENTS OF DELIVERY Package of Car Camcorder includes: 1 . Car Camcorder; 2 . power supply for the cigarette lighter with cable; 3 . suction cup mount; 4 . USB cable 5 . warranty card; 6 . this user guide.

  • Page 26: Appearance And Controls

    APPEARANCE AND CONTROLS Note. The manufacturer reserves the right to change specifications of Car Camcorder without prior notice. Fig.1 Figure 1 depicts a Car Camcorder, and the controls are indicated: 1 . Up button. 2 . Menu button. 3 . Down button.

  • Page 27: Power Button

    4 . Confirm button (OK) . 5 . Mode button . 6 . Block button 7 . LCD display. 8 . USB Connector. 9 . Power button. 10 . SD-card slot. 11 . Lens. 12 . Microphone 2 .1 Power button When Car Camcorder is switched off, press- ing the Power button will result in its switch on. After turning on the Car Cam- corder is in standby mode, video recording may not start.

  • Page 28: Ok Button

    Attention! Illumination is infrared light and it not visible by eyes. 2 .2 OK button The OK button has the following 4 func- tions: 1 . In standby mode, short press the OK button will result in the launch of the video recording. In the video record- ing mode, short press the OK button will cause stop video recording. 2 . In camera mode, pressing the OK but- ton will lead to make shot . 3 . In playback mode, the OK button is used to start / stop video playback.

  • Page 29: Menu Button

    2 .3 Menu button In standby mode, press the Menu button to display the menu settings of Car Camcord- In playback mode, the Menu button is used to select, delete files, volume setup. 2 .4 Button Up When working with the menu by pressing Up moves the cursor up one position. 2 .5 Button Down When working with the menu by pressing Down moves the cursor down one line. 2 .6 Button Block When the video recording is enabled, pressing the Block button will lead turn on / turn off write protection.

  • Page 30: Mode Button

    2 .7 Mode Button When the video recording is off, pressing the Mode button leads to a transition be- tween modes: standby, photo, playback. PREPARE FOR WORK 3 .1 Inserting a memory card Car Camcorder has no internal memory, so to save the video files it is necessary to set the SD-card. Attention! The Car Camcorder should be used with SD-card of close 6 or high. To install the SD-card lead it contacts to screen side and insert into the slot until it clicks.

  • Page 31: Installing Car Camcorder In The Car

    avoid damaging the SD-card and the Car Camcorder. Before first use, format the SD-card (see. 4.2.1). 3 .2 Installing Car Camcorder in the car To set the Car Camcorder: • insert Holder into the slot on top of the housing’s Car Camcorder; • Lower the lever on the holder to the lower position; • Firmly press the suction cup to the windshield from the cockpit;...

  • Page 32: Power On / Off

    After installing the Car Camcorder, adjust the position of the lens. For this: • Loosen the nut on the holder; • Turn the housing of Car Camcorder in the right direction; • Tighten the nut on the holder. 3 .3 Power On / Off Connect one end of the supplied power supply to the USB connector on the body of Car Camcorder. The other end of the power supply, insert to the cigarette lighter in the car. When the ignition turn on, Car Camcorder will automatically switch on and start re- cording video (depend on vehicle, see be- low note).

  • Page 33: Manage Of Car Camcorder

    Attention! On some vehicles, power is sup- plied to the cigarette lighter when the ig- nition is off. In this case, to turn off the Car Camcorder, remove the power supply from the cigarette lighter socket or switch off the Car Camcorder manually. To manually activate Car Camcorder, press the Power button once. If after the manual switch on video recording does not start automatically, press the OK button to start To manually turn off the Car Camcorder, press and hold the Power button for at least 3 sec- onds. MANAGE OF CAR CAMCORDER 4 .1 Switching modes Car Camcorder has 3 operation modes:...

  • Page 34: Settings Menu And System Menu

    • video recording; • shooting pictures; • playback videos and photos. To switch between modes the Mode key is used (see.2.7) 4 .2 Settings menu and system menu In the video recording mode or shooting pictures, press the Menu button to display the settings menu. Double-click the Menu button to display the system settings menu. Attention! In the video recording mode stop recording before pressing Menu . To stop recording, click OK . Use the Up and Down buttons to select menu items and setting values.
  • Page 35 4 .2 .1 System Menu The system menu is the same for recording video and shooting photos: 1 . Formatting — format SD-card. 2 . Language — choose the language of menus and messages; 3 . Turn off the screen — sets the time af- ter which the screen of Car Camcord- er will automatically turn off. After turning off the screen Car Camcorder continues recording video. To activate the screen, press any button. 4 . Auto Power Off  — sets the time through which the Car Camcorder will automatically turn off if it is not connected to the power supply and the video recording is stopped;...
  • Page 36 6 . The frequency of the light — sets the frequency equal to frequency of the home power net; 7 . White Balance — sets the white bal- ance adjustment mode; 8 . Date and time — allows you to set the current date and time: 4 .2 .2 Settings menu of video recording mode Settings menu of video recording mode has the following items: 1 . Video resolution – HD 1280 x 720, VGA (640×480), QVGA (320×240).
  • Page 37 sensor Car Camcorder will automat- ically record the video file during 10 seconds if the field of view of the lens gets moving object. 5 . Write cycle — sets the duration of a video segment in the loop recording; 4 .2 .3 Settings menu of shooting pictures mode When used in shooting pictures mode cam- era icon is displayed in the upper left cor- ner of the LCD screen. Setting Menu of shooting photos mode have the following items: 1 . Photo resolution  — sets the image resolution;...

  • Page 38: Playback Mode

    5 . sharpness  — sets the sharpness of photos; 6 . Color — sets the color scheme; 4 .3 Playback Mode In Playback mode, the Up and Down keys are used to navigate between files (video, photo).OK button is used to start / stop playing video files. 4 .3 .1 Playback menu Playback menu has two options: 1 .

  • Page 39: Battery Charging

    BATTERY CHARGING Battery of Car Camcorder is automatically charged when the Car Camcorder is con- nected to the power supply and the ciga- rette lighter is energized. CONNECTING EXTERNAL DEVICES 6 .1 Connecting to a computer like external storage Switch off the Car Camcorder. Connect the Car Camcorder with a USB-con- nector to the computer running the operat- ing system Windows. Car Camcorder will be identified as an ex- ternal drive and the necessary drivers will be installed automatically.

  • Page 40: Specification

    SPECIFICATION Memory card Micro SDHC card Class 6 or higher, up to 32GB Screen 2 .4˝ LCD display Lens Wide angle (100 Resolution video HD 1280×720 ISO, white Auto balance Speaker, Built-in Microphone Connectors mini USB Battery Built-in Li-polymer Dimensions / 55 × 94 × 26 mm / 50g. weight:...

  • Page 41: Possible Faults And Troubleshooting

    POSSIBLE FAULTS AND TROUBLESHOOTING If you have any technical problems with the Car Camcorder, try one of the following. If the problem persists, contact an author- ized service center. • You can not record videos and photos . Make sure that the SD-card is not locked and there is enough free space. • Recording stops unexpectedly Make sure that the SD-card on the Car Camcorder has a class 6 or higher. To re- cord large amounts of video data requires a high-speed SD-card.
  • Page 42 • Fuzzy videos and photos . Make sure that the lens is clean. If nec- essary, wipe it with a soft, lint-free cloth. It may be used for cleaning the lens only liquids intended for cleaning photographic optics or computer screen. • The dark image when recording sky, water or similar bright objects .
  • Page 43 • Car Camcorder does not react when buttons are pressed . Press R (restart), button located on the bot- tom of Car Camcorder, about the socket for connecting the holder. Use a straightened paper clip to perform this operation. Manufacturer is not responsible for accidental mistakes and misprinting in this document . Specification is subject for changing without prior notification .
  • Page 44 Manufacturer: Rekam Inc., Canada Address: 222 Faywood Boulevard, Toronto, МЗН 6А9, ON, Canada Made in China Изготовитель: Рекам Инк., Канада Адрес: Канада, провинция Онтарио, МЗН 6А9, Торонто, Фейвуд бульвар 222 support@rekam.ru www.rekam.ru Сделано в Китае...
