Rekam F150 User Manual

Digital car camcorder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

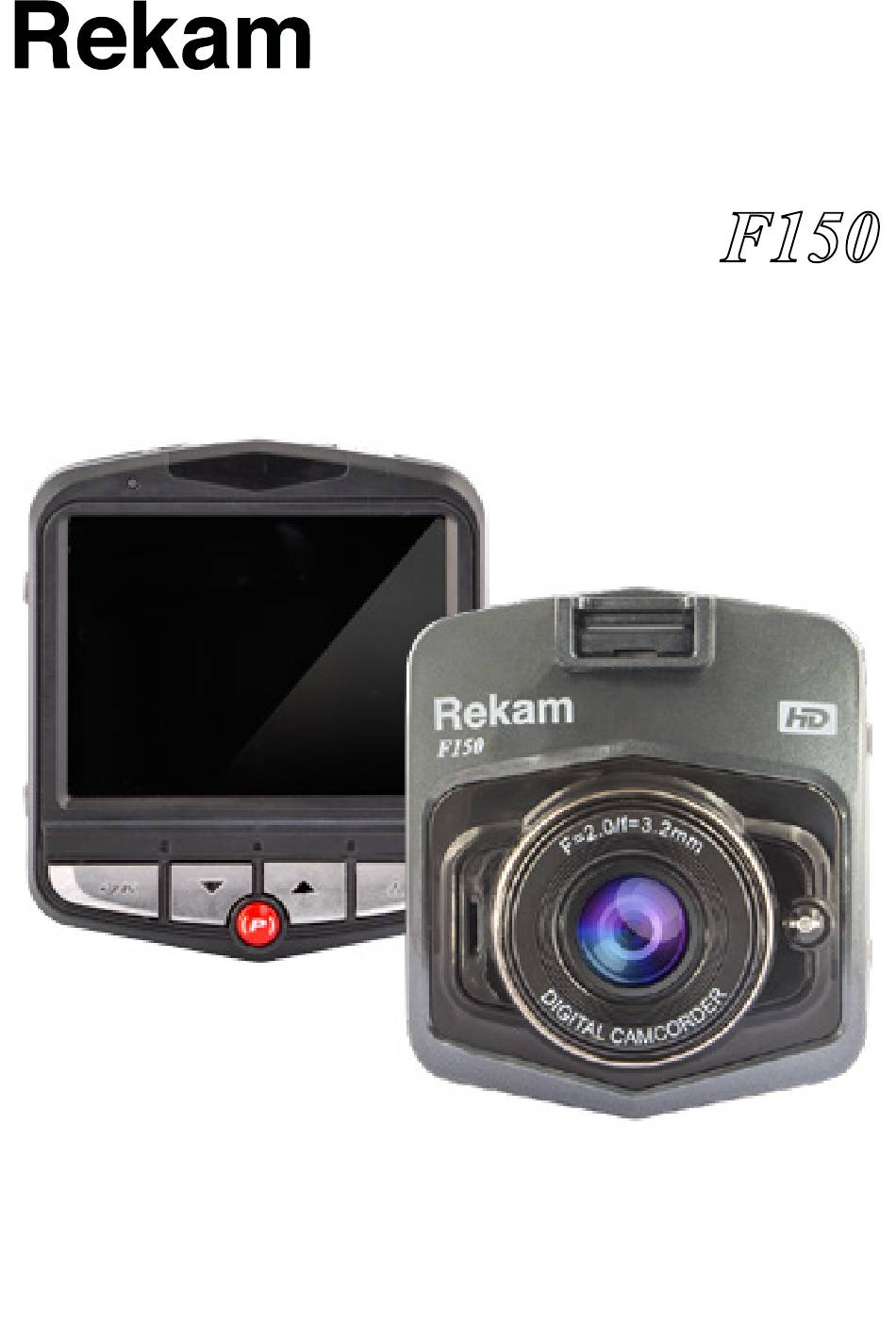

Цифровой автомобильный
F150
видеорегистратор
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F150 and is the answer not in the manual?

Questions and answers

Related Manuals for Rekam F150

Summary of Contents for Rekam F150

  • Page 1 Цифровой автомобильный F150 видеорегистратор РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ...

  • Page 2: Table Of Contents

    Содержание КОМПЛЕКТ ПОСТАВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ...
  • Page 3 Производитель благодарит Вас за приобретение автомобильного видео-регистратора Rekam F150 (далее Видеорегистратор) . Пожалуйста, внимательно прочитайте настоящее руководство, чтобы научиться безопасно и максимально эффективно использовать Видеорегистратор . Основной функцией Видеорегистратора яв- ляется видеозапись обстановки, окружаю- щей автомобиль, в процессе его движения. В  дополнение к  основной Видеорегистра- тор имеет следующие функции: • Вывод видео на внешнее устройство че- рез HDMI разъём. • Быстрая блокировка и  разблокировка...

  • Page 4: Комплект Поставки

    део-файла при срабатывании датчика удара в машине на парковке; • Автоматическая запись видео-файла в аварийной ситуации. Этот видео-файл защищён от  записи и  не  будет переза- писан в  процессе циклической записи. Имя такого файла начинается с EVE. Комплект поставки В комплект поставки Видеорегистратора входят: 1 . Видео-регистратор; 2 . Крепление на присоске; 3 . Блок питания для прикуривателя с ка- белем; 4 .

  • Page 5: Внешний Вид И Органы Управления

    Внешний вид и органы управления Замечание . Производитель оставляет за со- бой право изменять технические характе- ристики Видеорегистратора без предвари- тельного уведомления. Рис. 1 На Рисунке 1 изображён Видеорегистратор и обозначены органы управления: 1 . Кнопка Питание . 2 . Кнопка подтверждения операции (OK) .

  • Page 6: Кнопка Питание

    3 . Кнопка Меню . 4 . Кнопка Вниз . 5 . Кнопка Вверх . 6 . Кнопка включения режима Парковка 7 . Кнопка Режим . 8 . Объектив. 9 . Инфракрасная подсветка. 10 . Разъём USB. 11 . Аудио выход. 12 . HDMI выход. 13 . Микрофон. 14 . Слот SD-карты. 15 .

  • Page 7: Кнопка Ok

    При включённом Видеорегистраторе крат- ковременное нажатие кнопки Питание приведёт к включению/выключению лампы подсветки. Внимание! Лампа подсветки работает в ин- фракрасном диапазоне и  не  видна невоо- ружённым глазом. 2 .2 Кнопка OK Кнопка OK имеет следующие 4-е функции: 1 . В  режиме ожидания короткое нажа- тие кнопки OK приведёт к  запуску записи видео. В режиме записи видео короткое нажатие кнопки OK приве- дёт к остановке записи видео.

  • Page 8: Кнопка Меню

    2 .3 Кнопка Меню В режиме ожидания нажмите кнопку Меню для вызова меню настроек Видеорегистра- тора. В режиме воспроизведения кнопка Меню используется для выбора, установки защи- ты или удаления файлов. 2 .4 Кнопка Вверх При работе с  меню нажатие кнопки Вверх приводит к перемещению курсора на одну позицию вверх. В режиме воспроизведения короткое нажа- тие кнопки Вверх приводит к уменьшению...

  • Page 9: Кнопка Включения/Выключения Режима Парковка

    В режиме воспроизведения короткое на- жатие кнопки Вниз приводит к увеличению звука. Длительное нажатие кнопки Вниз приводит к  ускоренному перемещению к концу файла. 2 .6 Кнопка включения/выключения режима Парковка Перед выключением Видеорегистратора нажмите кнопку Парковка. В верхней части экрана появится буква P для подтвержде- ния того, что режим Парковка включён. По- сле этого выключите Видеорегистратор. При включённом режиме Парковка, при обнаружении удара по  машине, Видеоре- гистратор автоматически включится и будет...

  • Page 10: Кнопка Режим

    2 .7 Кнопка Режим Когда запись видео включена, нажатие кнопки Режим приводит к  включению/вы- ключению защиты записи. Когда запись видео выключена, нажатие кнопки Режим приводит к переходу между режимами: ожидание, фото, просмотр. Подготовка Видеорегистратора к работе 3 .1 Установка карты памяти Видеорегистратор не имеет встроенной па- мяти, поэтому для сохранения видео-фай- лов в него необходимо установить SD-карту. Внимание! В видеорегистраторе должны ис- пользоваться SD-карты не ниже 6-го класса. Для установки SD-карты расположите её контактами в сторону объектива и вставьте...

  • Page 11: Установка Видеорегистратора В Автомобиле

    Для извлечения SD-карты нажмите на  неё до щелчка и отпустите. Внимание! Перед установкой и  извлече- нием SD-карты выключите питание Виде- орегистратора во  избежание повреждения SD-карты и Видеорегистратора. Перед первым использованием отформати- руйте SD-карту (см. 4.2.1). 3 .2 Установка Видеорегистратора в автомобиле Для установки Видеорегистратора: • вставьте держатель в гнездо на верхней части корпуса Видеорегистратора; • опустите рычаг держателя в нижнее по- ложение; • плотно прижмите присоску к  лобовому стеклу со стороны кабины;...

  • Page 12: Включение/Выключение Питания

    Внимание! Видеорегистратор рекомендует- ся размещать около зеркала заднего вида так, чтобы он не  мешал обзору дороги во- дителем. Избегайте крепления Видеореги- стратора на тонировочную плёнку. После установки Видеорегистратора отре- гулируйте положение объектива. Для этого: • ослабьте гайку на держателе; • поверните корпус Видеорегистратора в нужном направлении; • затяните гайку на держателе. 3 .3 Включение/выключение питания Подключите один конец блока питания из ...
  • Page 13 При выключении зажигания Видеореги- стратор автоматически сохранит текущий видео-файл и выключится (зависит от кон- струкции автомобиля, см. замечание ниже). Внимание! На  некоторых автомобилях пи- тание на  прикуриватель подаётся при вы- ключенном зажигании. В  этом случае, для выключения Видеорегистратора выньте блок питания из прикуривателя или выклю- чите Видеорегистратор вручную. Для ручного включения Видеорегистрато- ра нажмите кнопку Питание один раз. Ес- ли после ручного включения запись видео...

  • Page 14: Управление Видеорегистратором

    Управление Видеорегистратором 4 .1 Переключение режимов работы Видеорегистратор имеет 3 режима работы: • запись видео; • съёмка фотографий; • просмотр видео и фотографий. Для переключения между режимами ис- пользуется кнопка Режим (см. 2.7) 4 .2 Меню настроек и системное меню В режиме записи видео или съёмки фото- графий нажмите кнопку Меню для вывода на ...
  • Page 15 Используйте кнопки Вверх и  Вниз для вы- бора пунктов меню и значений параметров. Используйте кнопку OK для подтверждения. Для выхода из  меню нажмите кнопку Ре- жим . 4 .2 .1 Системное меню Системное меню одинаковое для режимов записи видео и съёмки фотографий: • дата и время — позволяет установить те- кущие дату и время: • Автовыключение — задаёт время через которое Видеорегистратор автоматиче- ски выключится, если он не подключен к  блоку питания и  запись видео оста- новлена;...
  • Page 16 • звук кнопок — включает/выключает звук кнопок; • отключение экрана — задаёт время че- рез которое экран Видеорегистратора автоматически выключится. После вы- ключения экрана Видеорегистратор продолжает запись видео. Для включе- ния экрана нажмите любую кнопку. • язык — выбор языка меню и сообщений; • частота сети освещения — задаёт часто- ту переменного тока в бытовой сети; • поворот изображения — при включении этой функции изображение на  экране Видеорегистратора, при записи видео, будет повёрнуто на 180 градусов;...
  • Page 17 • разрешение видео – 1080FHD, 720P, VGA (640x480), QVGA (320x240); • экспозиция — задаёт значение компен- сации экспозиции; • баланс белого — задаёт режим регули- ровки баланса белого; • стабилизация  — включает/выключает режим стабилизации, при котором каче- ство видеозаписи не зависит от неболь- ших толчков и вибраций; • цикл записи — задаёт длительность од- ного фрагмента видео при циклической записи; • датчик движения. Включает/выключа- ет датчик движения. При выключенном Видеорегистраторе и  включённом дат- чике движения, Видеорегистратор авто- матически запишет видео-файл продол- жительностью 10 секунд, если в  поле зрения объектива попадёт движущийся...
  • Page 18 • штамп дата/время  — включает/выклю- чает запись даты и  времени в  кадрах видео-файла; 4 .2 .3 Меню настроек режима съёмки фотографий При включённом режиме съёмки фотогра- фий в  левом верхнем углу отображается значок фотоаппарата. Меню настроек режима съёмки фотографий имеет следующие пункты: • режим съёмки — задаёт время задержки между нажатием кнопки OK и  съёмкой кадра. В режиме «один кадр» задержка...

  • Page 19: Режим Просмотра

    • баланс белого — задаёт режим регули- ровки баланса белого; • цвет — задаёт цветовую схему; • ISO — задаёт чувствительность; • сцена  — позволяет выбрать одну из  стандартных сцен для оптимальной настройки Видеорегистратора; • определение лица  — включает/выклю- чает режим автоматической фокусиров- ки на лице/улыбке объекта съёмки; • стабилизация  — включает/выключает режим стабилизации, при котором каче- ство фотографии не зависит от неболь- ших толчков и вибраций; • серийная съёмка — включает/выключа- ет режим серийной съёмки. Если серий- ная съёмка включена, Видеорегистратор...

  • Page 20: Зарядка Аккумулятора

    файлами (видео, фото). Клавиша OK исполь- зуется для запуска/остановки просмотра видео-файлов. 4 .3 .1 Меню режима просмотра Меню режима просмотра имеет два пункта: • Удаление — позволяет удалить текущий файл или все файлы. • Внимание! Удалённые файлы не  могут быть восстановлены. • Защита  — позволяет установить/снять защиту текущего файла или всех фай- лов. Защищённые файлы не  будут уда- лятся при выполнении циклической за- писи.

  • Page 21: Подключение Внешних Устройств

    Подключение внешних устройств 6 .1 Подключение к компьютеру в режиме внешнего накопителя Выключите Видеорегистратор. Соедините Видеорегистратор с  USB-разъё- мом компьютера, работающего под управ- лением ОС Windows. Видеорегистратор будет идентифицирован как внешний накопитель, и  необходимые драйвера будут установлены автоматиче- ски. После установки драйверов SD-карта Виде- орегистратора будет доступна в проводни- ке Windows как внешний накопитель. 6 .2 Подключение к компьютеру в режиме...

  • Page 22: Подключение К Телевизору

    Вверх после появления на экране надписи «ВЕБ-камера». Видеорегистратор будет идентифицирован как внешняя web-камера, и  необходимые драйвера будут установлены. 6 .3 Подключение к телевизору Соедините Видеорегистратор с  телевизо- ром HDMI-кабелем. Выберите на телевизо- ре соответствующий HDMI-вход для про- смотра видео с Видеорегистратора. Спецификация Видео-сенсор 1.3 Mп Карта памяти Micro SDHC карта класса 6 или выше, объём до 32GB Экран 2.4” ЖК дисплей...
  • Page 23 Объектив Широкоугольный объектив (120 1920 × 1080, 30 Разрешение видео кадров/с. Датчик ускорений 3-х осевой Датчик парковки встроенный ISO, баланс белого Авто Динамик, Встроенные Микрофон Разъёмы mini USB, HDMI-выход Аккумулятор Встроенный Li- polymer, 120mAh Размеры/вес: 62 × 29.7 × 71 мм / 56 г.

  • Page 24: Возможные Неисправности И Методы Их

    Возможные неисправности и методы их устранения При возникновении технических проблем с  Видеорегистратором, попробуйте выпол- нить одно из перечисленных ниже действий. Если проблема не будет устранена, обрати- тесь в авторизованный сервисный центр. • Невозможно записать видео и фото . Убедитесь, что SD-карта не  заблокирована и на ней достаточно свободного места. • Запись неожиданно останавливается Убедитесь, что SD-карта, установленная в Видеорегистратор, имеет класс 6 или вы- ше. Для запись большого объёма видеодан- ных требуется высокоскоростная SD-карта. • Появляется сообщение...
  • Page 25 из Видеорегистратора во время записи. От- форматируйте SD-карту. • Нечёткие видео и фото . Убедитесь, что объектив чистый. При не- обходимости, протрите его мягкой не  вор- систой тканью. Допускается использовать для очистки объектива только жидкостей, предназначенных для очистки оптических элементов фототехники или экранов мони- торов компьютеров. • Тёмное изображение при записи неба, воды...
  • Page 26 • Видеорегистратор перестал реагиро- вать на нажатие кнопок . Нажмите кнопку R (рестарт), расположен- ную на  верхней грани Видеорегистратора, около гнезда для подсоединения держате- ля. Используйте разогнутую канцелярскую скрепку для выполнения этой операции.
  • Page 27 F150 Digital Car Camcorder USER GUIDE...
  • Page 28 Contents CONTENTS OF DELIVERY . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 APPEARANCE AND CONTROLS .
  • Page 29 Manufacturer thanks you for purchasing a car video-recorder Rekam F150 (hereinaf- ter Car Camcorder).Please read this manual to learn how to safely and most efficient use Car Camcorder. The main function of Car Camcorder is a video of the situation surrounding the vehi- cle during its movement. In addition to the main Car Camcorder has 4 extra features: • Video output to an external device via HDMI connection. • Quick lock and unlock video files; • Parking mode that provides automatic switching Car Camcorder and record-...

  • Page 30: Contents Of Delivery

    CONTENTS OF DELIVERY Package of Car Camcorder includes: 1 . Car Camcorder; 2 . suction cup mount; 3 . power supply for the cigarette lighter with cable; 4 . warranty card; 5 . this user guide. APPEARANCE AND CONTROLS Note. The manufacturer reserves the right to change specifications of Car Camcorder without prior notice. Fig.1...

  • Page 31: Power Button

    Figure 1 depicts a Car Camcorder, and the controls are indicated: 1 . Power button. 2 . Confirm button (OK) . 3 . Menu Button. 4 . Down button. 5 . Up button. 6 . Parking Mode Button 7 . Mode Button . 8 . Lens. 9 . Infra red Illumination. 10 . USB Connector. 11 . audio output. 12 . HDMI output. 13 .

  • Page 32: Ok Button

    switch on. After turning on the Car Cam- corder is in standby mode, video recording may not start. When Car Camcorder is switched on, press and hold the Power button more than 3 seconds to turn it off . When Car Camcorder is switched on, short pressing the power button will result in turning on / off the illumination. Attention! Illumination is infrared light and it not visible by eyes. 2 .2 OK button The OK button has the following 4 func- tions: 1 .

  • Page 33: Menu Button

    3 . In playback mode, the OK button is used to start / stop video playback. 4 . When working with a menu OK but- ton is used to confirm transactions. 2 .3 Menu button In standby mode, press the Menu button to display the menu settings of Car Camcord- In playback mode, the Menu button is used to protect or delete files. 2 .4 Button Up When working with the menu by pressing Up moves the cursor up one position. In playback mode, short press the Up re- duces the sound. Long pressing the UP leads to accelerated movement to the be- ginning of the file.

  • Page 34: Button Down

    2 .5 Button Down When working with the menu by pressing Down moves the cursor down one line. In playback mode, short press the Down button increases the sound. Long press the Down button leads to accelerated move- ment towards the end of the file. 2 .6 On / Off switch of Parking mode Before turning off the Car Camcorder, press Parking button. At the top of the screen the letter P will appeara to confirm that the parking mode is enabled. Then turn off the Car Camcorder.

  • Page 35: Mode Button

    2 .7 Mode Button When the video recording is enabled, pressing the Mode button will lead turn on / turn off write protection. When the video recording is off, pressing the Mode button leads to a transition be- tween modes: standby, photo, playback. PREPARE FOR WORK 3 .1 Inserting a memory card Car Camcorder has no internal memory, so to save the video files it is necessary to set the SD-card. Attention! The Car Camcorder should be used with SD-card of close 6 or high.

  • Page 36: Installing Car Camcorder In The Car

    To remove the SD-card, push it until it clicks and release. Attention! Before installing and removing the SD-card power off Car Camcorder to avoid damaging the SD-card and the Car Camcorder. Before first use, format the SD-card (see. 4 .2 .1) . 3 .2 Installing Car Camcorder in the car To set the Car Camcorder:...

  • Page 37: Power On / Off

    Attention! Car Camcorder should be placed near the mirror so that it does not interfere with the review of the road by the driver. Avoid mounting Car Camcorder to tape dubbing. After installing the Car Camcorder, adjust the position of the lens. For this: • Loosen the nut on the holder; • Turn the housing of Car Camcorder in the right direction; • Tighten the nut on the holder. 3 .3 Power On / Off Connect one end of the supplied power supply to the USB connector on the body of...
  • Page 38 cording video (depend on vehicle, see be- low note). When the ignition is turned off Car Cam- corder will automatically save the current video file and turn off. Attention! On some vehicles, power is sup- plied to the cigarette lighter when the ig- nition is off. In this case, to turn off the Car Camcorder, remove the power supply from the cigarette lighter socket or switch off the Car Camcorder manually. To manually activate Car Camcorder, press the Power button once. If after the manual switch on video recording does not start automatically, press the OK button to start To manually turn off the Car Camcorder, press and hold the Power button for at least 3 sec- onds.

  • Page 39: Manage Of Car Camcorder

    MANAGE OF CAR CAMCORDER 4 .1 Switching modes Car Camcorder has 3 operation modes: • video recording; • shooting pictures; • playback videos and photos. To switch between modes the Mode key is used (see.2.7) 4 .2 Settings menu and system menu In the video recording mode or shooting pictures, press the Menu button to display the settings menu. Double-click the Menu button to display the system settings menu. Attention! In the video recording mode stop recording before pressing Menu .To stop recording, click OK .
  • Page 40 Use the Up and Down buttons to select menu items and setting values. Use the OK button to confirm. To exit the menu, press the Mode button. 4 .2 .1 System Menu The system menu is the same for recording video and shooting photos: • Date and time — allows you to set the current date and time: • Auto Power Off — sets the time through which the Car Camcorder will automat- ically turn off if it is not connected to the power supply and the video record- ing is stopped; • G-sensor — sets the sensitivity of G-sen- sor (the higher the level, the lower the sensitivity); • Parking mode — enables / disables the parking mode (see.2.6);...
  • Page 41 • Buttons sound — enables / disables the sound of buttons; • Turn off the screen — sets the time af- ter which the screen of Car Camcorder will automatically turn off. After turning off the screen Car Camcorder continues recording video. To activate the screen, press any button. • Language  — choose the language of menus and messages; • The frequency of the light — sets the frequency equal to frequency of the home power net; • Image rotation — Activate this setting will lead the screen of Car Camcorder during recording will be rotated 180 degrees;...
  • Page 42 4 .2 .2 Settings menu of video recording mode Settings menu of video recording mode has the following items: • Video resolution – 1080FHD, 720P, VGA (640×480), QVGA (320×240). • Exposure — sets the exposure compen- sation; • White Balance — sets the white balance adjustment mode; • Stabilization — enables / disables the stabilization mode in which the vid- eo quality is not dependent on small shocks and vibrations;...
  • Page 43 onds if the field of view of the lens gets moving object. • record audio — enables / disables the audio recording; • Stamp date / time  — enables / disa- bles the recording date and time on a frames of the video file; 4 .2 .3 Settings menu of shooting pictures mode When used in shooting pictures mode cam- era icon is displayed in the upper left cor- ner of the LCD screen. Setting Menu of shooting photos mode have the following items: — Recording mode ...
  • Page 44 • Quality  — defines the quality of the photos; • sharpness — sets the sharpness of pho- tos; • Exposure  — sets the exposure correc- tion; • White Balance — sets the white balance adjustment sheme; • Color — sets the color scheme; • ISO — sets the sensitivity; • The scene — allows you to select one of the preset scenes for the optimal Car Camcorder settings; • Face Detection — enables / disables the auto focus on the face / smile of your subject;...

  • Page 45: Playback Mode

    with Continuous Shutter Car Camcord- er will make 6 consecutive shots after pess OK button. 4 .3 Playback Mode In Playback mode, the Up and Down keys are used to navigate between files (video, photo).OK button is used to start / stop playing video files. 4 .3 .1 Playback menu Playback menu has two options: • Remove — allows you to delete the cur- rent file or all files. • Attention! Deleted files can not be recov- ered.

  • Page 46: Battery Charging

    BATTERY CHARGING Battery of Car Camcorder is automatically charged when the Car Camcorder is con- nected to the power supply and the ciga- rette lighter is energized. CONNECTING EXTERNAL DEVICES 6 .1 Connecting to a computer like external storage Switch off the Car Camcorder. Connect the Car Camcorder with a USB-con- nector to the computer running the operat- ing system Windows. Car Camcorder will be identified as an ex- ternal drive and the necessary drivers will be installed automatically.

  • Page 47: Connecting To A Computer Like A Pc-Camera

    6 .2 Connecting to a computer like a PC- camera Switch off the Car Camcorder. Press and hold UP button. Connect the Car Camcorder with a USB-connector to the computer running the operating system Windows. Release UP button after message “PCCamera” will ap- pear on the screen. Car Camcorder will be identified as exter- nal PC-camera and the necessary drivers will be installed. 6 .3 Connecting to a TV Connect the Car Camcorder to the TV by HDMI-cable. Choose appropriate HDMI-in-...

  • Page 48: Specification

    SPECIFICATION Video sensor 1.3 megapixel Memory card Micro SDHC card Class 6 or higher, up to 32GB Screen 2.4 «LCD display Lens Wide angle (120 Resolution video 1920 × 1080@30 fps. Acceleration 3-axis sensor Parking sensor built-in ISO, white Auto balance Speaker, Built-in Microphone Connectors mini USB, HDMI-output...

  • Page 49: Possible Faults And Troubleshooting

    Battery Built-in Li-polymer, 120mAh Dimensions / 62 × 29.7 × 71 mm / 56g. weight: POSSIBLE FAULTS AND TROUBLESHOOTING If you have any technical problems with the Car Camcorder, try one of the following. If the problem persists, contact an author- ized service center. • You can not record videos and photos . Make sure that the SD-card is not locked and there is enough free space. • Recording stops unexpectedly Make sure that the SD-card on the Car Camcorder has a class 6 or higher. To re- cord large amounts of video data requires...
  • Page 50 • The error message «File Error» . On SD-card has incorrectly recorded video or photo. Such a situation could arise if the SD-card has been removed from the Car Camcorder while recording. Format the SD- card. • Fuzzy videos and photos . Make sure that the lens is clean. If nec- essary, wipe it with a soft, lint-free cloth. It may be used for cleaning the lens only liquids intended for cleaning photographic optics or computer screen.
  • Page 51 • bands on the image . Select the frequency settings correspond- ing to the frequency of the current in the electrical lighting net. • Car Camcorder does not react when buttons are pressed . Press R (restart), button located on the top of Car Camcorder, about the socket for con- necting the holder. Use a straightened pa- per clip to perform this operation.
  • Page 52 Изготовитель: Рекам Инк., Канада Адрес: Канада, провинция Онтарио, МЗН 6А9, Торонто, Фейвуд бульвар 222 support@rekam.ru www.rekam.ru Сделано в Китае Manufacturer: Rekam Inc., Canada Address: 222 Faywood Boulevard, Toronto, МЗН 6А9, ON, Canada support@rekam.ru www.rekam.ru Made in China...
