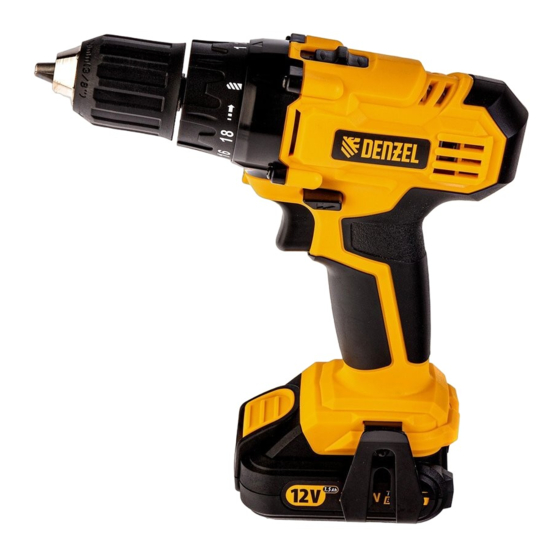

- Page 2 USER MANUAL CORDLESS DRILL/DRIVER CDL-IB-12-02 26111 CDL-IB-14-02 26112 ДРЕЛЬ-ШУРУПОВЕРТ CDL-IB-18-02 26113 АККУМУЛЯТОРНАЯ Read this manual before use nd retain for future reference. The date of manufacture IMPORTANT is indicated on the product. Autogoods “130”...
-
Page 3: Table Of Contents
CORDLESS DRILL/DRIVER СONTENT PROPER USAGE AND GENERAL INFORMATION ........................3 ACCESSORIES ......................................3 SPECIFICATIONS ....................................3 SAFETY WARNINGS ....................................4 GENERAL SAFETY INSTRUCTIONS FOR ELECTRIC TOOLS ..................... 4 HANDLING INSTRUCTIONS ................................7 OPERATION ......................................8 NOISE AND VIBRATION ..................................10 MAINTENANCE ....................................... -
Page 4: Proper Usage And General Information
6 pcs. 6. Adaptor for bits 1 pc. 7. Instruction manual 1 pc. 8. Warranty card 1 pc. SPECIFICATIONS Value Parameter CDL-IB-12-02 CDL-IB-14-02 CDL-IB-18-02 Rechargeable battery type Li-Ion Li-Ion Li-Ion Battery rated voltage, V Battery capacity, A*h Number of gear speeds... -
Page 5: Safety Warnings
CORDLESS DRILL/DRIVER Value Parameter CDL-IB-12-02 CDL-IB-14-02 CDL-IB-18-02 Maximum drilling diameter in steel, mm Maximum drilling diameter in wood, mm LED light of the working area Battery charge indicator Charger power system settings, V / Hz 230/50 230/50 230/50 Degree of protection against penetration of... - Page 6 CORDLESS DRILL/DRIVER c) While working with power tools do not keep close children or other people. A distraction may cause loss of control over the work. Electrical safety a) A cable plug of an electric tool must match a power outlet. Never modify an electrical cable plug. Do not use connecting adapter plugs, if there is a ground wire in the power cable of the electric tool.
- Page 7 CORDLESS DRILL/DRIVER b) Do not use the electric tool if its switch cannot be set to the “on” or “off” position. Electric tool with a broken switch is dangerous and must be repaired. c) Unplug the electric tool from the power outlet and/or remove battery before adjusting, replacement of accessories or when storing electric tool.
-
Page 8: Handling Instructions
CORDLESS DRILL/DRIVER Residual risks In spite of the compliance with relevant security means instructions and use of safety devices, some residual risks cannot be completely eliminated. They are: – Injuries caused by touching hot or rotating instrument parts or work piece; –... -
Page 9: Operation
CORDLESS DRILL/DRIVER OPERATION Machine structure The machine consists of a plastic case with a DC motor and a planetary gear located in it. The gearbox is equipped with an adjustable mechanical clutch, providing a limitation of the maximum torque on the spindle. The body goes into the handle in which the switch is installed. - Page 10 CORDLESS DRILL/DRIVER Battery charge ATTENTION! The charger should only be connected to a single phase AC power network, the voltage of which corresponds to the voltage indicated on the label. Plug the charger into wall outlet. In 1…2 s indicator 16 (pic. 1) of the charger glows green, which indicates readiness for work.
-
Page 11: Noise And Vibration
CORDLESS DRILL/DRIVER Switching speeds / modes Switching is carried out using the switch 3 (pic. 1). The switch has two positions, indicated by numbers «1» и «2». Position "1" corresponds to a lower speed of rotation of the chuck; this mode is designed for screwing and unscrewing screws and other works, requiring the application of significant torque. -
Page 12: Maintenance
CORDLESS DRILL/DRIVER MAINTENANCE ATTENTION! Before starting maintenance work and setting up the tool disconnect the battery. To ensure quality and safe functioning keep your tool and vents clean at all times. – If you have noticed a decrease in the efficiency of the tool, extraneous noise or smell then you must contact the service center for timely diagnosis and repair. -
Page 13: Storage
CORDLESS DRILL/DRIVER STORAGE During the assigned service life, store the tool in a dry heated room. Recommended storage temperature from 0 °C to + 40 °C. Store the tool in original packaging. Store batteries in a charged state. Before placing the tool in storage remove the tooling. LIFE TIME Average product life time is 3 years if the customer follows the rules of operation. -
Page 14: Дрель-Шуруповерт
ДРЕЛЬ-ШУРУПОВЕРТ СОДЕРЖАНИЕ НАЗНАЧЕНИЕ И ОБЩАЯ ИНФОРМАЦИЯ ..........................14 КОМПЛЕКТНОСТЬ ....................................14 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................. 14 СИМВОЛЫ БЕЗОПАСНОСТИ ................................15 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТАМИ ..........16 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ............................19 ЭКСПЛУАТАЦИЯ ....................................20 ШУМ И ВИБРАЦИЯ ....................................23 ОБСЛУЖИВАНИЕ... -
Page 15: Назначение И Общая Информация
6. Адаптер магнитный для бит 1 шт. 7. Инструкция по эксплуатации 1 шт. 8. Гарантийный талон 1 шт. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Значение Параметр CDL-IB-12-02 CDL-IB-14-02 CDL-IB-18-02 Тип АКБ Li-Ion Li-Ion Li-Ion Номинальное напряжение аккумуляторной батареи, В Емкость аккумуляторной батареи, А•ч Количество скоростей редуктора... -
Page 16: Символы Безопасности
ДРЕЛЬ-ШУРУПОВЕРТ Значение Параметр CDL-IB-12-02 CDL-IB-14-02 CDL-IB-18-02 2-13, трех- кулачковый, 0,8-10, трехкулачковый, самоцентри- Патрон, мм самоцентрирующийся, одно- рующийся, муфтовый одномуфто- вый Блокировка шпинделя Есть Есть Есть Тормоз свободного выбега Есть Есть Есть Максимальный диаметр сверления в металле, мм Максимальный диаметр сверления в дереве, мм... -
Page 17: Общие Правила Безопасности При Работе С Электроинструментами
ДРЕЛЬ-ШУРУПОВЕРТ ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТАМИ ВНИМАНИЕ! Перед началом работы внимательно прочтите все правила безопасности и инструкции. Несоблюдение перечисленных ниже правил безопасности и инструкций может привести к поражению электрическим током, возникновению пожара и/или получению тяжелой травмы. Сохраните все правила безопасности и инструкции для последующего использования... - Page 18 ДРЕЛЬ-ШУРУПОВЕРТ ВНИМАНИЕ! Рекомендуется использование устройства защитного отключения (УЗО) с током срабаты- вания не более 30 мА. Личная безопасность a) При работе с электроинструментами будьте внимательны, следите за тем, что вы делаете, и руковод- ствуйтесь здравым смыслом. Не используйте электроинструмент, если вы устали, а также находясь под действием...
- Page 19 ДРЕЛЬ-ШУРУПОВЕРТ воздействующих на его работу. Не используйте неисправный электроинструмент, пока он не будет пол- ностью отремонтирован. Большинство несчастных случаев являются следствием недостаточного техни- ческого ухода за электроинструментом. е) Следите за остротой заточки и чистотой режущих принадлежностей. Принадлежности с острыми кром- ками...
-
Page 20: Устройство И Принцип Работы
ДРЕЛЬ-ШУРУПОВЕРТ Остаточные риски Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предо- хранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся: – травмы в результате касания горячих или вращающихся частей инструмента или обрабатываемой детали; – риск защемления пальцев при смене рабочей оснастки; –... -
Page 21: Эксплуатация
ДРЕЛЬ-ШУРУПОВЕРТ ЭКСПЛУАТАЦИЯ Устройство машины Машина состоит из пластмассового корпуса с расположенным в нем электродвигателем постоянного тока и планетарным редуктором. Редуктор оборудован регулируемой механической муфтой, обеспечивающей ограничение предельного крутящего момента на шпинделе. Корпус переходит в рукоятку, в которой уста- новлен выключатель. Нижняя часть рукоятки имеет разъем для присоединения аккумуляторной батареи. Над... - Page 22 ДРЕЛЬ-ШУРУПОВЕРТ Зарядка батареи ВНИМАНИЕ! Зарядное устройство следует подключать только к однофазной сети переменного тока, напряжение которой соответствует напряжению, указанному на маркировочной табличке. Вставьте вилку кабеля питания зарядного устройства в сетевую розетку. Через 1…2 с индикатор 16 (рис. 1) зарядного устройства начнет светиться зеленым светом, что свидетельствует о готовности к работе. Установите...
- Page 23 ДРЕЛЬ-ШУРУПОВЕРТ чателя. Работа электрического тормоза может сопровождаться видимым через вентиляционные отверстия корпуса инструмента искровым разрядом. В связи с этим искровой разряд в двигателе инструмента, воз- никающий при резком отпускании клавиши выключателя, не является признаком неисправности. Переключение скоростей/режимов работы Переключение осуществляется с помощью переключателя 3 (рис. 1). Переключатель имеет два положения, обозначенных...
-
Page 24: Шум И Вибрация
ДРЕЛЬ-ШУРУПОВЕРТ Установите оснастку в патрон. Используйте оснастку с цилиндрическим или шестигранным хвостовиком диа- метром от 0,8 до 10 мм (от 2 до 13 мм для модели CDL-BI-18-02). Оснастка с хвостовиком диаметром менее 0,8 мм (менее 2 мм для модели CDL-BI-18-02) не может быть центрирована должным образом в данном патроне. Зажмите... -
Page 25: Утилизация
ДРЕЛЬ-ШУРУПОВЕРТ Неисправность Вероятная причина Метод устранения Оснастка не фиксируется или не Засорение патрона. Извлечь оснастку и прочистить извлекается из патрона. патрон сжатым воздухом. Износ или поломка патрона. Обратиться в сервисный центр. Батарея не заряжается, индикатор Неисправность батареи. Заменить батарею. светится. Батарея... - Page 26 Гарантийный талон Гарантийный талон срок гарантии 12 месяцев срок гарантии 12 месяцев с возможностью расширенной с возможностью расширенной гарантии до 36 месяцев гарантии до 36 месяцев ВНИМАНИЕ! Пожалуйста, требуйте от продавца полностью заполнить все поля гарантийного талона. Наименование изделия: Серийный номер: Дата...
- Page 27 Гарантийные обязательства компании ООО «МИР ИНСТРУМЕНТА» При покупке изделия требуйте проверки его комплектности и исправности в вашем присутствии, инструкцию по эксплуатации на русском языке и заполненный гарантийный талон. При отсутствии у вас правильно заполненного гарантийного талона мы будем вынуждены отклонить ваши претензии по качеству данного изделия. Перед...
- Page 28 Печать сервисного центра и подпись ответственного лица Печать сервисного центра и подпись ответственного лица Печать сервисного центра и подпись ответственного лица Autogoods “130”...
- Page 29 Autogoods “130”...
