Seasons Sentry UMB-956815 Assembly, Care & Use Manual
  1. Manuals
  2. Brands
  3. Seasons Sentry Manuals
  4. Patio Furniture
  5. UMB-956815
  6. Assembly, care & use manual

Seasons Sentry UMB-956815 Assembly, Care & Use Manual

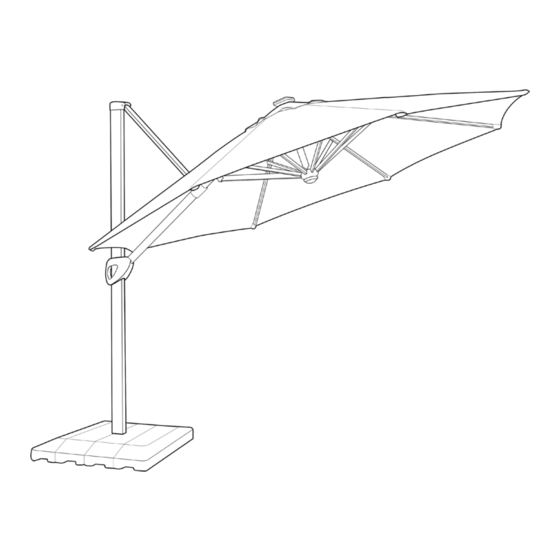

3.35 m / 11 ft solar led cantilever umbrella with base
Hide thumbs Also See for UMB-956815:
Table of Contents

Advertisement

Quick Links

11呎戶外懸臂式LED遮陽傘
組裝、維護與使用手冊
品項 / 商品編號 2127229
型號：UMB-956815
內含重要資訊
請保留以供日後參考：請詳閱
若需要使用、零件或客服等相關協助，請聯絡：
ATLeisure, LLC
美國免費專線1-855-880-7205（英語服務）
加拿大免費專線1-888-692-1033（法語服務）
來電請於東岸標準時間，週一至週五、上午8:00至下午5:00
www.atleisure.com．電子郵件地址：customerservice@atleisure.com
將貨品退回店家之前，請先與 ATLeisure 客服聯絡
僅供居家戶外使用。不得作為營業用。
美國設計
中國製造
CHN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UMB-956815 and is the answer not in the manual?

Questions and answers

Related Manuals for Seasons Sentry UMB-956815

Summary of Contents for Seasons Sentry UMB-956815

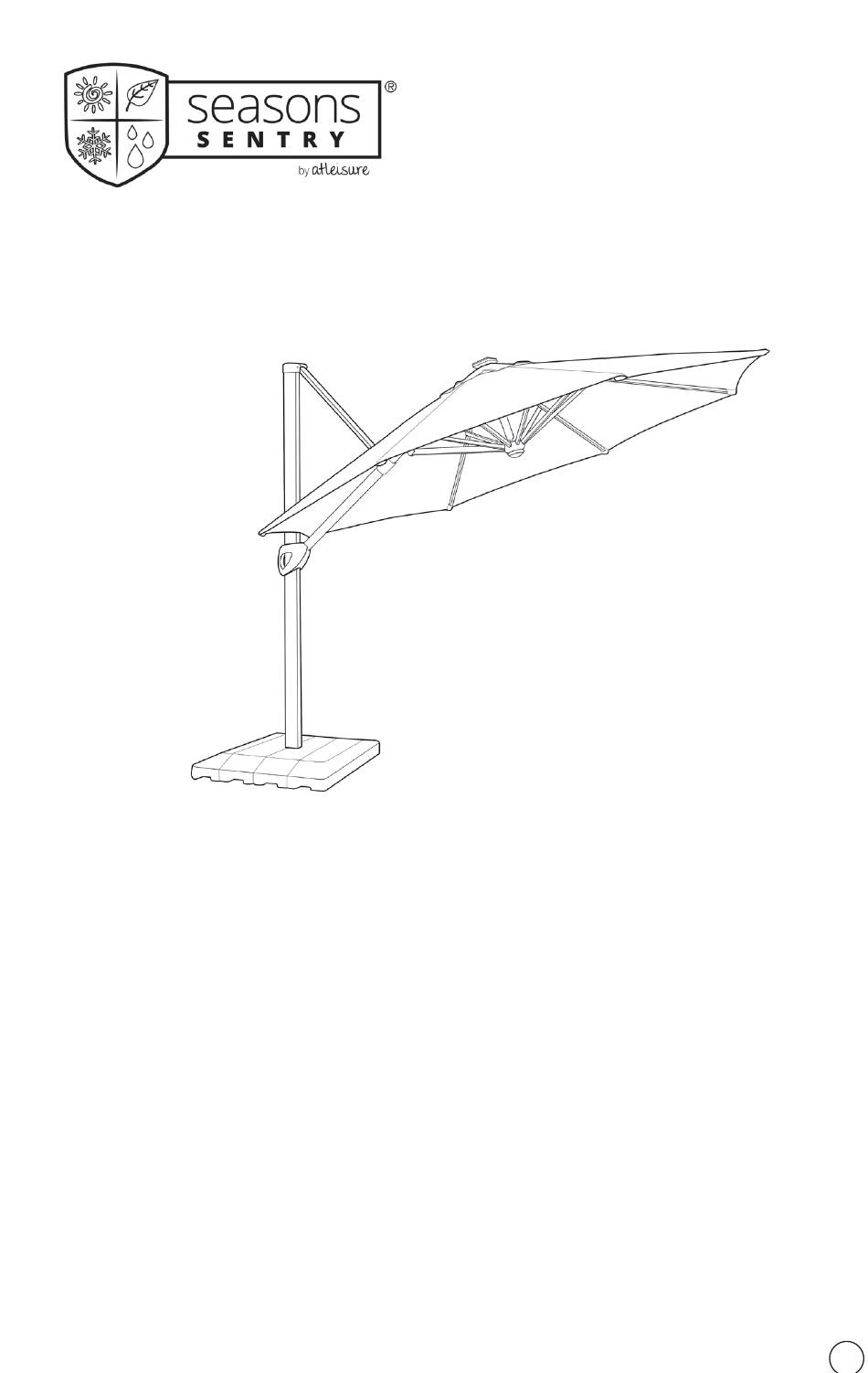

  • Page 1 11呎戶外懸臂式LED遮陽傘 組裝、維護與使用手冊 品項 / 商品編號 2127229 型號：UMB-956815 內含重要資訊 請保留以供日後參考：請詳閱 若需要使用、零件或客服等相關協助，請聯絡： ATLeisure, LLC 美國免費專線1-855-880-7205（英語服務） 加拿大免費專線1-888-692-1033（法語服務） 來電請於東岸標準時間，週一至週五、上午8:00至下午5:00 www.atleisure.com．電子郵件地址：customerservice@atleisure.com 將貨品退回店家之前，請先與 ATLeisure 客服聯絡 僅供居家戶外使用。不得作為營業用。 美國設計 中國製造...
