GAT SLR 73xx
Leser für Zutrittskontrolle

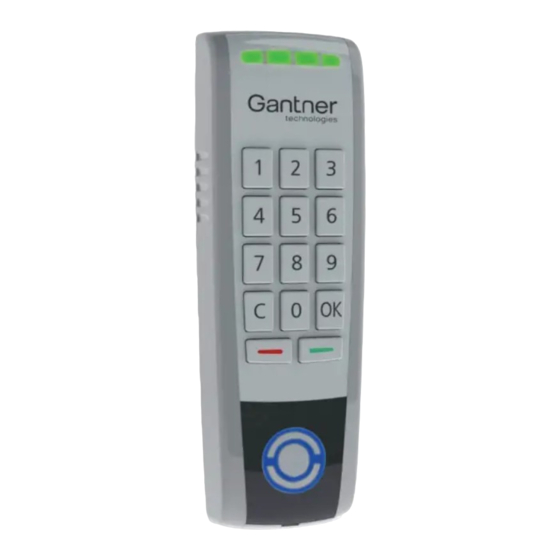

Die Leser GAT SLR 7300, 7307, 7310 und 7317 dienen
der Identifikation von Personen unter Ver wendung von
berührungslosen RFID Ausweisen und werden über die
strukturierte Gebäudeverkabelung am Zutrittscontroller
angeschlossen. Dieser Controller, der im gesicherten
Bereich installiert ist, übernimmt die Auswertung und
Freigabe der Berechtigungen.
Die Multitechnologieleser lesen und beschreiben die
am weitest verbreiteten RFID Technologien (LEGIC
und MIFARE) und können von vielen weiteren
Ausweistechnologien und RFID Standards die
Unikatsnummern lesen (z.B. ISO 14443 A und B, ISO
15693, NFC und HID iClass).
Typische Anwendung
1 ...... ungesicherter Bereich
2 ...... gesicherter Bereich
3 ...... Zutrittscontroller
4 ...... Netzwerk
5 ...... Versorgungsnetzteil
6 ...... Netzspannung
7 ...... RFID Datenträger
8 ...... elektronisches Schloss
9 ...... Türkontakt
Bestellhinweise
Beschreibung
GAT SLR 7300
13,56 MHz Multitechnologie RFID Leser, Slim-Line Aufputz-
gehäuse, RS-485 Schnittstelle
GAT SLR 7307
13,56 MHz Multitechnologie RFID Leser, Slim-Line Aufputz-
gehäuse, RS-485 Schnittstelle, Ausführung IP67 mit 2,9 m
Anschlusskabel
GAT SLR 7310
13,56 MHz Multitechnologie RFID Leser, Slim-Line Aufputz-
gehäuse, PIN-Code Tastatur, RS-485 Schnittstelle
GAT SLR 7317
13,56 MHz Multitechnologie RFID Leser, Slim-Line Aufputz-
gehäuse, PIN-Code Tastatur, RS-485 Schnittstelle, Ausführung
IP67 mit 2,9 m Anschlusskabel
Montagesatz GAT SLA-SLR
Montagematerial für die Wandmontage
weiß
GAT SLR 730x
GAT SLR 730x
7
8
9
HID iCLASS
WEB APP
HID iCLASS
Art.Nr.
WWW
526324
PC APP
652728
525424
652829
891182
GAT SLR 731x
1
2
HID iCLASS
WEB APP
WWW
PC APP
HID iCLASS
WEB APP
WWW
HID iCLASS
WEB APP
PC APP
WWW
PC APP
WEB APP
Description
WWW
GAT SLR 7300
13.56 MHz multi-technology RFID reader, slim line & wall-
mounted housing, RS-485 interface
PC APP
GAT SLR 7307
13.56 MHz multi-technology RFID reader, slim line & wall-
mounted housing, RS-485 interface, IP67 version with 2.9 m
connection cable
GAT SLR 7310
13.56 MHz multi-technology RFID reader, slim line & wall-
mounted housing, RS-485 interface, PIN-code keypad
GAT SLR 7317
13.56 MHz multi-technology RFID reader, slim line & wall-
mounted housing, RS-485 interface, PIN-code keypad, IP67
version with 2.9 m connection cable
GAT SLA-SLR Mounting Kit
Installation hardware for wall mounting
GAT SLR 73xx
Reader for Access Control
The GAT SLR 7300, 7307, 7310, and 7317 readers
are used to identify people via contactless RFID (Radio
Frequency Identification) data carriers and connect to
an access controller through structured building cabling.
The access controller, which is installed in a secured area,
evaluates and grants access authorizations.
The multi-technology readers read and write the most
widely used RFID technologies (LEGIC and MIFARE) and
can read the unique numbers of many other identification
technologies and RFID standards (e.g., ISO 14443 A and
B, ISO 15693, NFC, and HID iClass).
HID iCLASS
WEB APP
WWW
Typical Application
PC APP
4
3
5
6
1 ...... Unsecured area
2 ...... Secured area
3 ...... Access controller
4 ...... Network
5 ...... Power supply
6 ...... Mains power supply
7 ...... RFID data carrier
8 ...... Electronic lock
9 ...... Door contact
HID iCLASS
WEB APP
WWW
Order Information
PC APP
www.gantner.com
DE
EN
FR
DE
EN
FR
DE
EN
FR
HID iCLASS
WEB APP
WWW
PC APP
Part No.
526324
652728
525424
652829
891182
Advertisement
Table of Contents
Related Manuals for Gantner GAT SLR 7300
Summary of Contents for Gantner GAT SLR 7300
- Page 1 Leser für Zutrittskontrolle Reader for Access Control GAT SLR 730x Die Leser GAT SLR 7300, 7307, 7310 und 7317 dienen GAT SLR 731x The GAT SLR 7300, 7307, 7310, and 7317 readers der Identifikation von Personen unter Ver wendung von are used to identify people via contactless RFID (Radio berührungslosen RFID Ausweisen und werden über die...
- Page 2 Lagertemperatur: -20 bis +60 °C Permitted storage temperature: -20 to +60 °C Schutzart Protection type - GAT SLR 7300 / 7310: IP 64 - GAT SLR 7300 / 7310: IP 64 - GAT SLR 7307 / 7317: IP 67 - GAT SLR 7307 / 7317:...
- Page 3 Dichtungskappe (9) abgetrennt und zum Schutz gegen Schmutz und from the terminal cover and plug it into the opening (4) to protect against dirt Feuchtigkeit auf die Öffnung (4) gesteckt werden. and moisture. GANTNER Electronic GmbH VB_GAT-SLR73xx--DE+EN_23 VB_GAT-SLR73xx--DE+EN_23 Gültig ab 5. Februar 2021...
- Page 4 Unterkante des Gehäuses, indem Sie das Werkzeug in den Schlitz housing in. drücken. • Carefully swing the device front part forward. • Schwenken Sie nun das Geräteoberteil auf der Unterseite nach vorne. GANTNER Electronic GmbH VB_GAT-SLR73xx--DE+EN_23 VB_GAT-SLR73xx--DE+EN_23 Gültig ab 5. Februar 2021 Valid as of 5 February 2021 info@gantner.com Technische Änderungen vorbehalten!
- Page 5 Anschluss GAT SLR 7300 / GAT SLR 7310 an GAT DC 7200 Connection of GAT SLR 7300 / GAT SLR 7310 to GAT DC 7200 GAT SLR 7300 / GAT SLR 7310 Reader 1 - 4...
- Page 6 HINWEIS! Die IDENT-Leitung wird nicht verwendet, wenn der Leser an einem NOTE! The IDENT line is not used when the reader is connected to a GAT GAT Terminal 3000/3100 angeschlossen ist. Terminal 3000/3100. GANTNER Electronic GmbH VB_GAT-SLR73xx--DE+EN_23 VB_GAT-SLR73xx--DE+EN_23 Gültig ab 5. Februar 2021...
- Page 7 EU after July 1, 2006. Das WEEE-Symbol auf einem GANTNER Produkt oder dessen Verpackung weist The WEEE symbol on GANTNER products and their packaging indicates that the darauf hin, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden corresponding material must not be disposed of with normal household waste.
