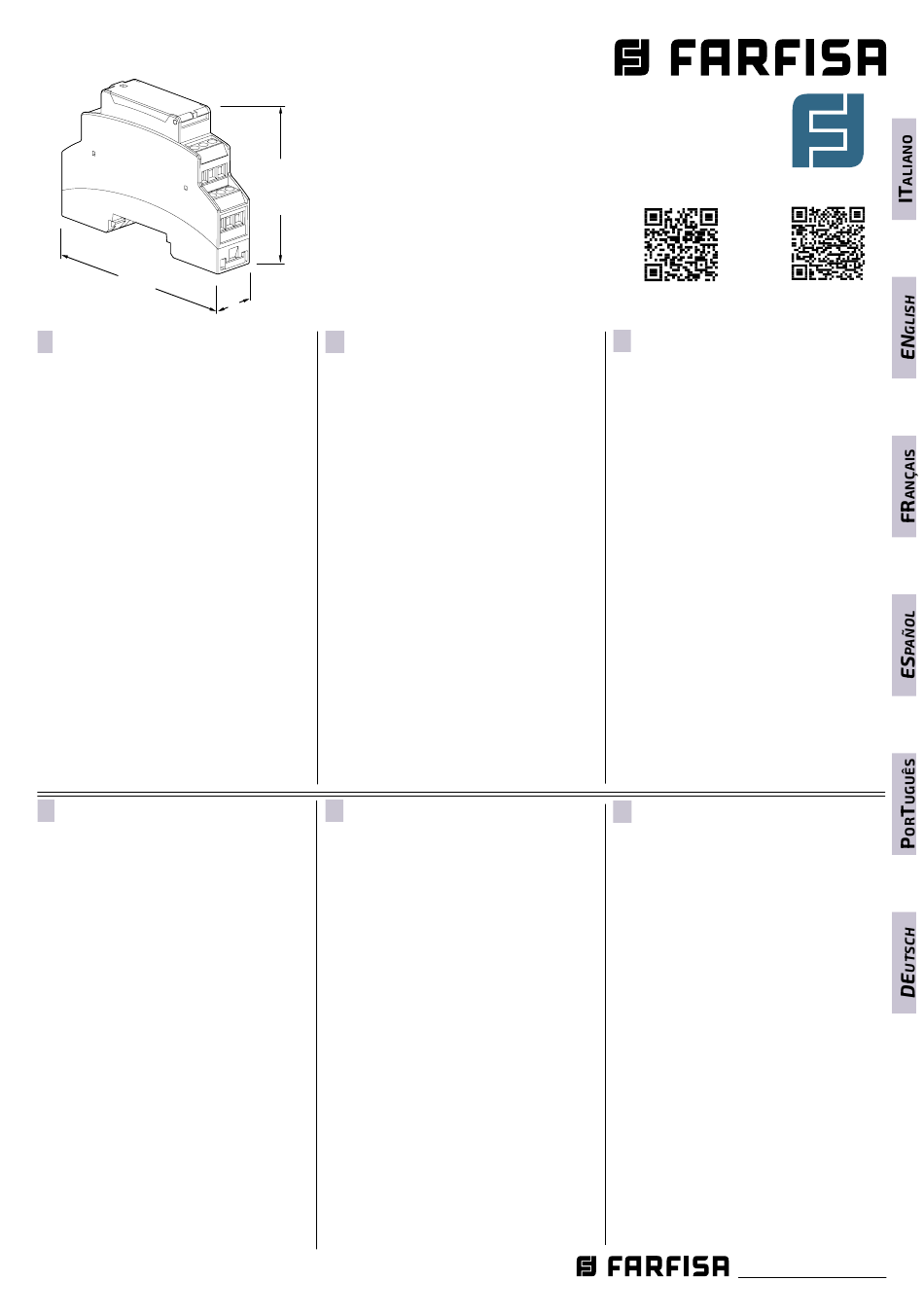

Farfisa 2281Q Manual

Art. 2281Q
89
mm
IT Attuatore per sistema DUO
E' un dispositivo dotato di un'uscita relè per at-
tivazione servizi (apertura serratura, comando
luci scale, rilancio chiamata...) e di un ingresso
(utilizzabile per segnalazione porta aperta,
invio comando apertura serratura remota...)
Dati tecnici
Alimentazione
Assorbimento a riposo
Assorbimento in funzionamento
Portata contatti relè
Tempo attivazione relè
Temperatura di funzionamento
Massima umidità ammissibile
Contenitore:
Morsetti
LM/LM Ingresso di linea
IN Porta d'ingresso
GN Massa
JP Abilitazione alla programmazione
C Comune scambio relè
NA Scambio normalmente aperto relè
NC Scambio normalmente chiuso relè
Led Rosso acceso Scambio relè attivo
ES Actuador para el sistema DUO
Este dispositivo está equipado con una
salida de relé para la activación de servicios
(desbloqueo de cerraduras, control de la luz de
la escalera, control de timbre adicional...) y una
entrada (utilizada para señalar la apertura de
la puerta, enviar el comando de desbloqueo de
la cerradura a distancia...).
Datos técnicos
Alimentación
Consumo en reposo
Consumo durante el funcionamiento
Capacidad de contactos del relé: 240Vac - 1A
Tiempo de activación del relé
Temperatura de funcionamiento
Humedad máxima tolerada
Contenedor:
Terminales
LM/LM Línea DUO
IN Puerto de entrada
GN Masa
JP Habilitación de programación
C Común del relé
NA Contacto normalmente abierto del relé
NC Contacto normalmente cerrado del relé
LED rojo encendido Intercambio de relés activo
60
mm
18
mm

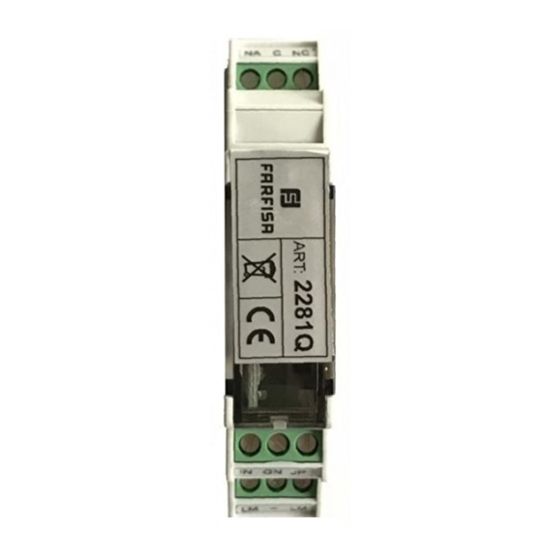

EN Smart relay for DUO system
It is a device equipped with a relay output for
activating services (lock opening, staircase
light control, additional ringer control, etc.)
and an input (used to signal door open, send
remote lock opening command, etc.).
Technical data
Power supply
dalla linea DUO
0,01 A Stand-by current
0,04 A Operating current
240 Vca-1 A Rating of relay contacts:
0-99 sec Relay activation time
Operating temperature
0°÷+50°C
90%RH Maximum admissible humidity
DIN 1 modulo A Housing:
Terminals
LM/LM DUO Line
IN Input Port
GN Ground
JP Program enabling
C Relay common contact
NA Relay normally open contact
NC Relay normally closed contact
Red LED on
PT Actuador para o sistema DUO
Este dispositivo está equipado com uma saída
de relé para activar serviços (desbloqueio de
fechadura, controlo de luz de escada, controlo
de campainhas adicional...) e uma entrada
(utilizada para sinalizar a abertura da porta,
comando de desbloqueio de fechadura à
distância...).
Dados técnicos
de la línea DUO Alimentação
Absorção em repouso
0,01 A
0,04 A Absorção durante o funcionamento
Capacidade dos contactos do relé: 240Vac - 1A
0-99 seg Tempo de activação do relé
0°÷+50°C Temperatura de funcionamento
90% RH Máxima umidade permitida
DIN 1 módulo A Caixa:
Bornes
LM/LM
IN Porta de entrada
GN Massa
JP Activação da programação
C Relé comum
NA Comutação do relé normalmente aberto
NC Comutação do relé normalmente fechado
LED vermelho aceso
from the DUO line
0,01 A
0.04 A
240Vac - 1A
0-99 sec
0° ÷ +50°C
90%
1 DIN module A
Relay exchange active
da linha DUO
0,01 A
0,04 A
0-99 seg
0° ÷ +50°C
90% RH
1 DIN módulo A
Linha DUO
Troca de relé activo
DUO System
iOS
FR Actionneur pour système DUO
Il s'agit d'un dispositif équipé d'une sortie relais
pour l'activation de services (ouverture de la
serrure, commande de l'éclairage de l'escalier,
commande de sonnerie supplémentaire...) et
d'une entrée (utilisée pour signaler l'ouverture
de la porte, envoyer la commande d'ouverture
de la serrure à distance...).
Données techniques
Alimentation
Absorption à repos
Absorption en fonctionnement
Portée contacts relais:
Temps d'activation du relais
Température de fonctionnement 0° ÷ +50°C
Max. humidité admissible
Conteneur:
Bornes
LM/LM Ligne DUO
IN Porte d'entrée
GN Masse
JP Activation programmation
C Commune du relais
NA Échange normalement ouvert du relais
NC Échange normalement fermé du relais
LED rouge allumée Échange de relais actif
DE Aktor für DUO Systeme
Es handelt sich um eine Vorrichtung, die
mit einem Relaisausgang zur Aktivierung
von Diensten (Öffnung des Schlosses,
Steuerung des Treppenhauslichts, zusätzliche
Ruftonsteuerung...) und einem Eingang (zur
Signalisierung der geöffneten Tür, zum Senden
eines Fernöffnungsbefehls für das Schloss...).
Technische Daten
Stromversorgung
Verbrauch bei aufgelegtem Hörer
Verbrauch während dem Betriebs
Leistung Relaiskontakte:
Aktivierungszeit des Relais
Betriebstemperatur
Zulässige Feuchtigkeit
Gehäuse:
Klemmen
LM/LM DUO-Leitung
IN Schnittstelle
GN Masse
JP Programmierungsfreigabe
C gemeinsamer Relaiskontakt
NA Schaltung bei gewöhnlich geöffnetem Relais
NC Schaltung bei gewöhnlich geschlossenem Relais
Rote LED leuchtet Relaistausch aktiv
Mi 2524/1
Android
de la ligne DUO
0,01 A
0,04 A
240Vac - 1A
0-99 sec
90% RH
DIN 1 modulo A
aus DUO-Linie
0,01 A
0,04 A
240Vac - 1A
0-99 sek
0° ÷ +50°C
max. 90% RH
DIN 1 Modul A
- 1 -
