INSTRUCTIONS D'INSTALLATION
Capacité (BTUh) Style de support
07K/09K/12K 35N/35T/40N
15K/18K 50N/50T/70N
24K 70N/70T
30K/36K 100N
09K/12K/18K 35F/50F
18K/24K 70F

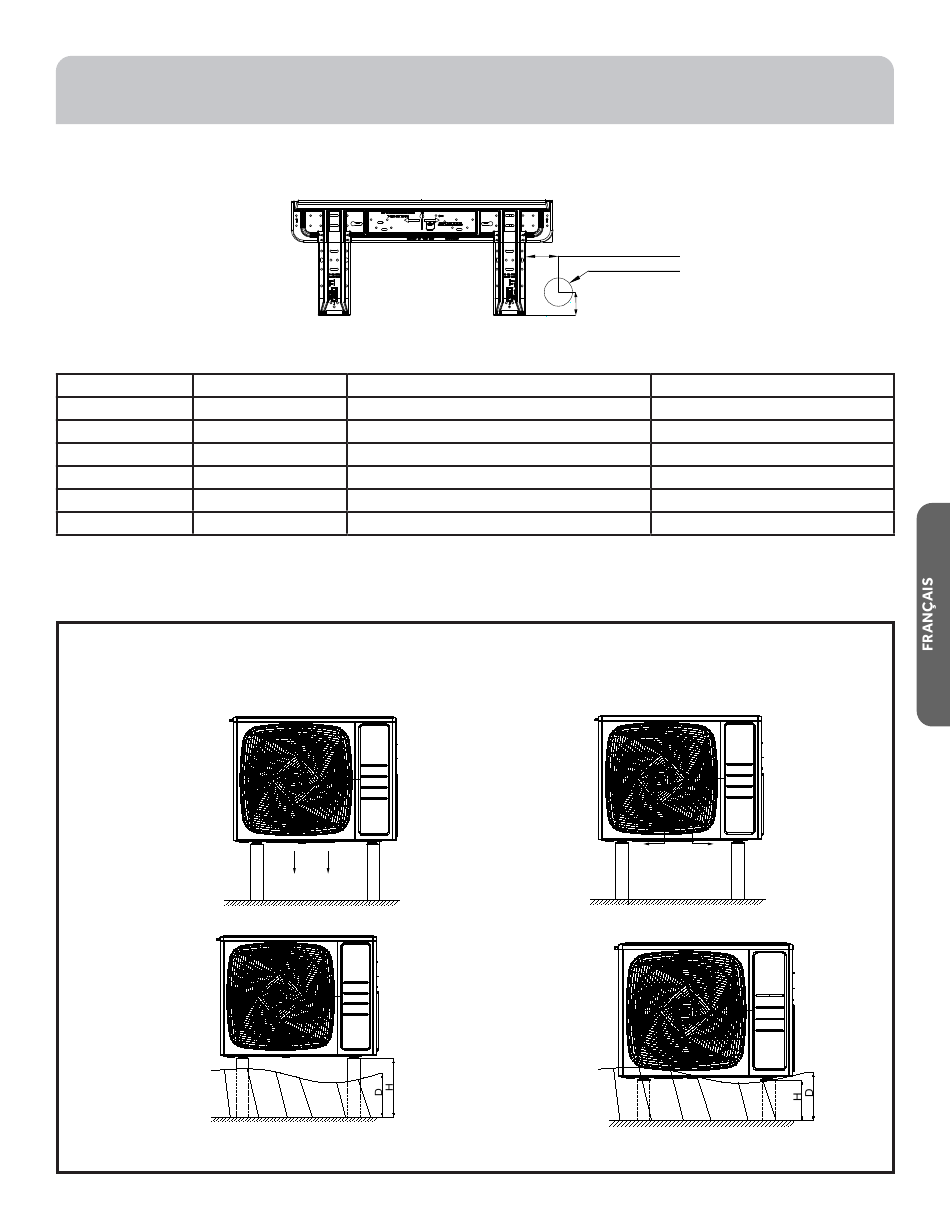

A. Préparation de l'unité extérieure pour l'installation
• Retirez tout l'emballage.
• Placezles coussinets antivibrations fournis sur les pieds de l'unité extérieure.
• Utilisez l'équipe de levage pour placer l'appareil sur une base solide, à 8 "au-dessus de la moyenne des chutes de neige.
Installation
correcte
Installation
correcte
Hauteur minimale (H) doit être supérieure à la
profondeur de neige maximale (P) (H=P+8 po)
31-5000564 Rev. 1
Supports muraux
50 F
Numéro d'article
WJ65X23038/WJ65X23240/WJ65X23038
WJ65X23251/WJ65X23251/WJ65X23056
WJ65X23056/WJ65X23056
WJ65X22785
WJ65X27875/WJ65X25594
WJ65X26113
Étape 3 – Installation de l'unité extérieure
Évacuation
4.88 in (124mm)
Ø 2 3/8 in (60mm)
2 5/32 in (55mm)
Numéro de référence d'usine
10101275/10103071/10101275
10102598/10102598/10102740
10102740/10102740
10103059
10103620B/10104861
10104864
Installation
incorrecte
Dessus du
Évacuation
support est
couvert
Installation
incorrecte
L'unité peut être recouverte de neige si la
hauteur du support est insuffisante
Évacuation
Dégagement trop
étroit causant
une évacuation
inadéquate
39
